带焊接臂结构的基板连接悬架支架

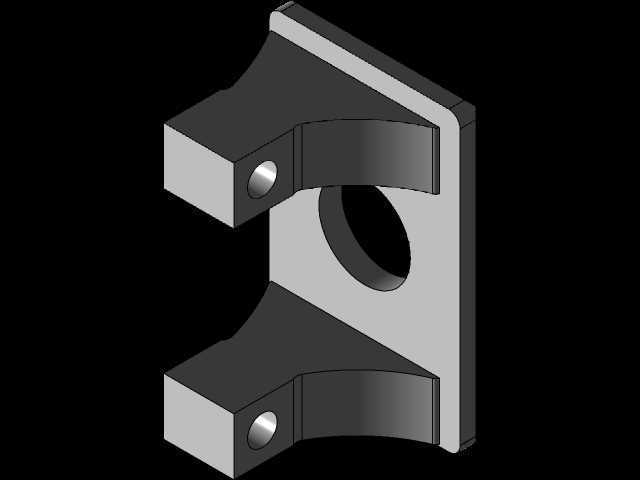

　　这类悬架支架在工业装配场景中，主要承担悬臂类功能部件与安装基板之间的刚性连接作用，常见于自动化产线旁置功能模块、小型台架设备的功能组件挂载、汽车台架测试工装的辅助支撑等场景，区别于普通的平板式安装座，该支架通过上下对称的悬臂结构预留出中部的环形避让空间，能够在保证连接强度的前提下，为穿过安装面的管线、轴类部件或者操作预留足够的操作与通行空间，避免安装后出现部件干涉的问题。从结构设计逻辑来看，该支架采用一体化折弯加焊接的成型思路，主体安装板为平直的矩形板件，作为与基板贴合的安装基准面，板件中部开设的大直径通孔，既可以作为管线、轴件的穿越通道，也能够在部分安装场景下作为定位销孔，配合定位销实现支架在基板上的快速定位，

　　减少安装过程中的尺寸调校工作量。上下两个悬臂结构从安装板同侧延伸而出，每个悬臂端部都加工有同轴的销孔，用于挂载需要铰接或者螺栓紧固的功能部件，两个悬臂的间距经过严格校核，既能够保证挂载部件的摆动空间，又可以避免间距过大导致的悬臂受力变形问题，悬臂与安装板的连接位置采用圆弧过渡结构，能够有效分散悬臂承载时的应力集中，避免长期交变载荷下出现焊缝开裂或者板材疲劳断裂的问题。在焊接工艺的设计上，悬臂与安装板的连接焊缝采用连续角焊缝，焊缝高度根据板材厚度匹配设计，既不会因为焊缝过高增加不必要的焊接变形，也不会因为焊缝强度不足导致连接失效，焊接完成后需要对安装板的贴合面进行二次铣平处理，保证安装面的平面度误差控制在0.1mm以内，

　　避免安装后支架出现倾斜，影响挂载部件的位置精度。从安装边界尺寸来看，该支架的安装板宽度适配常规的工业铝型材安装间距，板件上预留的安装孔位可以适配M6到M8规格的紧固螺栓，能够直接固定在标准规格的铝型材框架或者钢制基板上，不需要额外加工转接板；上下悬臂的总伸出长度控制在合理范围内，当挂载重量不超过额定载荷时，悬臂端部的形变量可以控制在0.05mm以内，能够满足大部分对安装位置精度有要求的功能部件挂载需求。中部的通孔直径根据常见的穿越部件尺寸设计，既能够容纳常规的气动管线、多芯控制电缆穿过，也可以适配小直径的传动轴或者导向杆，在部分需要穿装锁紧机构的场景下，该通孔还可以作为锁紧螺栓的穿越通道，实现支架在基板上的中心定位锁紧。

　　在实际使用过程中，该支架的上下悬臂销孔可以配合销轴、螺栓实现功能部件的铰接固定，比如挂载小型气动滑台、传感器安装支架、管线固定座等部件，相比单侧悬臂的支架结构，这种上下对称的双悬臂结构受力更加均衡，当挂载部件承受径向载荷时，上下两个销孔可以同时分担载荷，减少单个连接点的受力大小，提升整体结构的承载能力与抗冲击性能。设计过程中还充分考虑了加工的便利性，所有板材均采用常规厚度的冷轧钢板切割成型，不需要特殊的定制型材，焊接工序也不需要复杂的工装夹具，只需要简单的定位治具就可以保证悬臂的位置精度，加工成本较低，适合批量生产应用；同时支架的所有棱角位置都做了倒角处理，避免安装过程中划伤操作人员，也能够减少应力集中的问题。在表面处理方面，该类支架通常采用喷塑或者镀锌处理，能够适应常规工业车间的环境，具备一定的防锈防腐蚀能力，如果应用在潮湿或者有腐蚀性介质的场景，也可以更换为不锈钢材质加工，不需要调整整体结构尺寸，就可以满足不同场景的使用需求。
