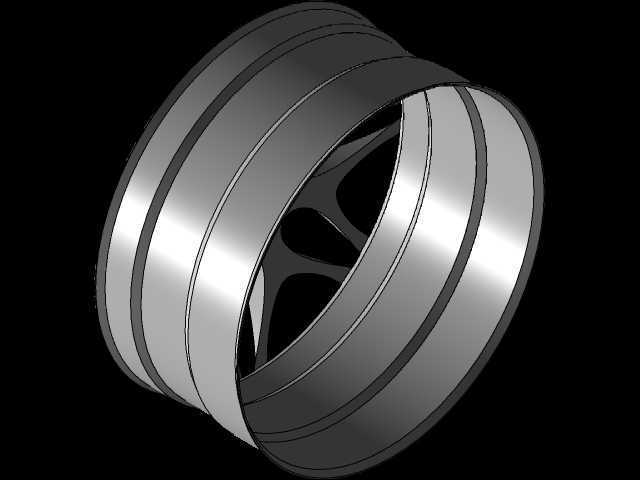

轮辋作为汽车行走系统的核心承载部件,直接关联整车行驶安全性、轮胎匹配适配性与底盘动态响应表现,日常设计过程中需要兼顾轮胎装配兼容性、轮端载荷传递效率、动平衡精度控制以及后期维护拆装便利性,不能仅做外观曲面造型而忽略实际工程边界约束。这款轮辋的设计核心围绕轮圈与轮辐的一体化承载逻辑展开,所有受力结构均以中心安装圆盘为基准向外辐射传递载荷,车辆行驶过程中来自地面的垂向冲击、转向时的横向力矩、制动与加速过程中的纵向扭矩,都会先通过轮辋胎圈座传递到轮辐结构,最终汇聚到中心安装面的凸耳孔位,再传递到车桥轴头完成力的卸荷。设计过程中首先明确的是螺栓圆(BCD)参数边界,凸耳结构围绕中心圆盘均匀分布,
开孔数量根据目标车型的载荷等级设定为4孔及以上配置,螺栓圆直径的选取需要匹配对应车型轴头的安装孔位规格,孔位的分度圆精度直接影响车轮安装后的同轴度,若孔位位置度超差,装车后会出现高速行驶方向盘抖动、制动踏板共振等问题,因此建模过程中需要对每个安装孔的位置度、安装面的平面度设置严格的形位公差约束,安装面与轮辋中心轴线的垂直度误差需要控制在0.05mm以内,避免装车后出现车轮偏摆。轮辋本体的环形结构设计需要完全匹配对应规格的无内胎轮胎,胎圈座的角度、轮缘的高度与圆角参数均严格遵循轮胎安装的行业标准,确保轮胎充气后胎圈能够与轮辋紧密贴合,不会在高速行驶或者急转向时出现胎圈脱开的风险;轮辋的槽深设计需要兼顾轮胎拆装的便利性与结构刚度,
过浅的槽深会导致轮胎拆装时胎唇无法越过轮缘造成安装困难,过深则会削弱轮辋的径向承载能力,在经过坑洼路面冲击时容易出现轮辋变形失圆。轮辐部分采用镂空式结构设计,在保证辐条截面抗弯、抗扭模量满足载荷要求的前提下,尽可能减少非必要的实体材料堆积,一方面可以降低车轮的整体簧下质量,优化底盘的减震响应表现,另一方面镂空结构可以为制动系统提供足够的通风散热通道,避免长时间制动后热量堆积在轮辋内部造成轮胎温度过高、制动效能衰减。建模过程中需要提前校核轮辋与周边部件的安装边界:中心孔的直径需要匹配车桥轴头的定位凸台尺寸,保证装配时能够实现径向定位;轮辋的偏距(ET值)需要根据整车的轮距参数、悬架跳动行程做匹配校核,确保车轮在最大转向角度、
悬架上下极限跳动位置时,不会与翼子板、减震器、制动卡钳发生运动干涉;轮缘的外侧突出量需要考虑与轮毂盖、平衡块的安装空间,保证动平衡配重块安装后不会超出车身外轮廓。从结构受力的角度来看,轮辋与轮辐的过渡圆角设计是应力集中防控的关键位置,车辆经过减速带或者凹凸路面时,轮辋承受的瞬时冲击载荷会在过渡位置产生应力峰值,若圆角过小会导致长期使用后出现疲劳裂纹,因此建模时需要在所有壁厚变化的位置设置足够大的过渡圆角,同时通过有限元仿真对径向载荷、弯曲载荷工况下的应力分布做校核,确保最大应力值低于材料的屈服强度极限。这款轮辋适配常规家用乘用车的使用场景,可匹配对应尺寸的子午线无内胎轮胎,安装孔位的通用化设计能够覆盖多数同级别车型的轴头安装规格,建模过程中所有曲面均做了连续曲率处理,既保证后期数控加工或者铸造模具开发时的工艺可行性,也能满足动平衡测试时的质量均匀性要求,避免因壁厚不均导致初始动平衡量过大,增加后期装配时的配重块使用量。
- 全部评论(0)
- 模板大小: 3.46 MB
- 售价:5金币
- 下载次数: 53
- 系统要求: Autodesk Inventor
- 软件分类: 汽车
