面向学习用途的汽车轮辋结构设计

项目分类:汽车 发布时间:2024-09-25 ID:776958

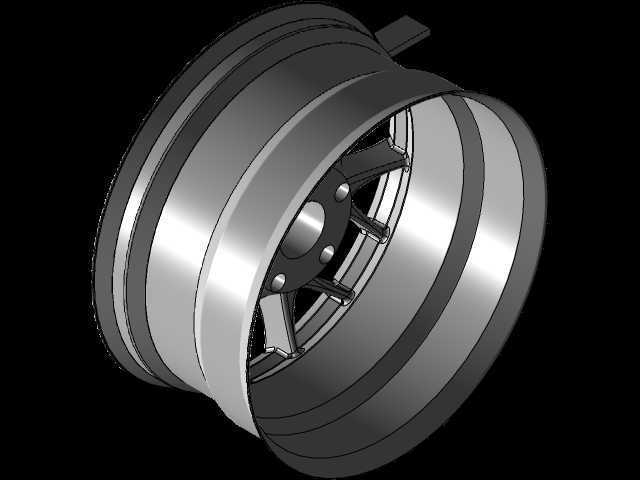

  • 面向学习用途的汽车轮辋结构设计

  汽车轮辋作为整车行走系统的核心承载部件,直接关联轮胎的装配固定、行驶载荷传递以及动态行驶稳定性,在乘用车、商用车乃至改装车领域都有着明确的设计规范与性能要求。本次设计的轮辋结构,核心定位是面向结构设计学习者的参考案例,完整还原了量产钢制/铝合金轮辋的核心结构逻辑,没有做过度的简化处理,能够帮助初学者快速理解轮辋各部分的功能边界与设计要点。

  从实际应用场景来看,这类轮辋主要适配民用小排量乘用车的非驱动轮位置,日常行驶中需要承受垂直方向的整车载荷、加减速过程中的纵向冲击、转向时的横向力矩,还要兼顾轮胎拆装的便利性、动平衡的可实现性,以及与制动系统、转向节的安装匹配。很多初学者在接触轮辋设计时,往往只关注外观造型的轮辐部分,忽略了轮辋本体与轮胎配合的槽位、凸缘、胎圈座的尺寸精度,实际上这些位置的尺寸公差直接决定了轮胎装配后是否会出现漏气、滑脱、动平衡超差的问题,是轮辋设计中优先级最高的部分。

  在功能特性的设计上,本次结构完整保留了轮辋的核心功能分区:外侧的轮缘凸缘采用标准的5°斜角胎圈座设计,匹配常规民用真空胎的胎圈结构,能够在轮胎充气后形成可靠的密封面,同时在轮胎受到侧向力时提供足够的支撑力,避免胎圈从轮辋上脱出;中间的深槽结构是为轮胎拆装预留的操作空间,设计时严格控制了槽深与槽宽的比例,既保证拆装时胎圈能够顺利落入槽内完成另一侧的装配,又不会因为槽深过大削弱轮辋整体的结构强度;内侧的轮缘结构与外侧对称,保证轮辋两侧对轮胎的支撑力一致,避免高速行驶时出现轮胎偏磨的问题。

  设计思路上没有追求复杂的多辐条轻量化造型,而是采用了结构强度更容易计算的五辐式支撑结构,轮辐与轮辋本体的连接位置做了平滑的圆弧过渡,避免应力集中导致的疲劳开裂——这也是很多新手建模时容易忽略的细节,直接做直角连接的话,在车辆经过颠簸路面受到冲击载荷时,连接位置的应力会达到平滑过渡结构的3-4倍,很容易出现断裂隐患。轮辐中心的安装盘位置,预留了标准的螺栓孔分布圆,匹配常规乘用车的四孔/五孔安装规格,中心孔的尺寸按照轮毂轴承的定位凸台尺寸设计,保证轮辋安装后与旋转中心的同轴度,减少高速行驶时的方向盘抖动问题。

  关于外形尺寸与安装边界,本次设计的轮辋标称直径为15英寸,轮辋宽度为6J,适配胎宽185-205mm的民用轿车轮胎,整体轴向宽度控制在180mm以内,安装盘的端面到轮辋内侧边缘的距离按照常规前置前驱车型的ET值设计,保证安装后轮胎不会超出翼子板边界,同时不会与内侧的减震器、制动卡钳发生运动干涉。建模过程中特意保留了轮辋各部分的壁厚参数,轮辋本体的壁厚按照4mm设计,轮辐位置的壁厚从中心安装盘到外侧轮缘位置做了渐变处理,靠近安装盘的位置壁厚更大,能够更好地传递载荷,靠近轮缘的位置适当减薄,控制整体重量。需要注意的是,安装盘的平面度要求在0.1mm以内,螺栓孔的位置度公差控制在0.05mm,否则安装后会出现轮辋偏摆的问题,这些公差要求在建模时都做了对应的基准标注,方便学习者理解加工与装配的精度要求。

  很多学习者在练习轮辋建模时,容易把重点放在外观曲面的流畅度上,忽略了结构本身的工程逻辑,实际上轮辋作为安全件,所有的造型设计都要让位给强度与装配要求,比如轮辐的造型不能有尖锐的内角,否则不仅会产生应力集中,还会在铸造或者冲压加工时出现成型缺陷;胎圈座的表面粗糙度要达到Ra1.6以下,才能保证和轮胎胎圈的密封效果;轮辋的气门嘴孔位置要避开轮辐的加强筋位置,同时要保证充气操作的空间。本次设计的模型完整还原了这些工程细节,没有为了外观效果牺牲结构合理性,学习者可以通过拆解模型,理解每个结构特征对应的实际功能,而不是单纯练习曲面建模的操作。另外在设计时也考虑了动平衡的需求,轮辋整体的质量分布围绕旋转中心对称,轮辐的质量差控制在5g以内,减少后期动平衡时需要添加的平衡块重量,这也是量产轮辋设计中必须考虑的工艺要求。
