石油钻井固控系统泥浆搅拌罐结构设计

　　在陆地油气钻井、非开挖水平定向钻、盾构泥浆循环等作业场景中，泥浆固相控制环节是保障钻进效率、降低井下故障概率的核心配套部分，泥浆搅拌罐作为固控系统的核心承载与处理单元，承担着泥浆储存、固相悬浮、药剂混合、循环缓冲的多重作用，其结构设计合理性直接影响整套固控系统的运行稳定性。

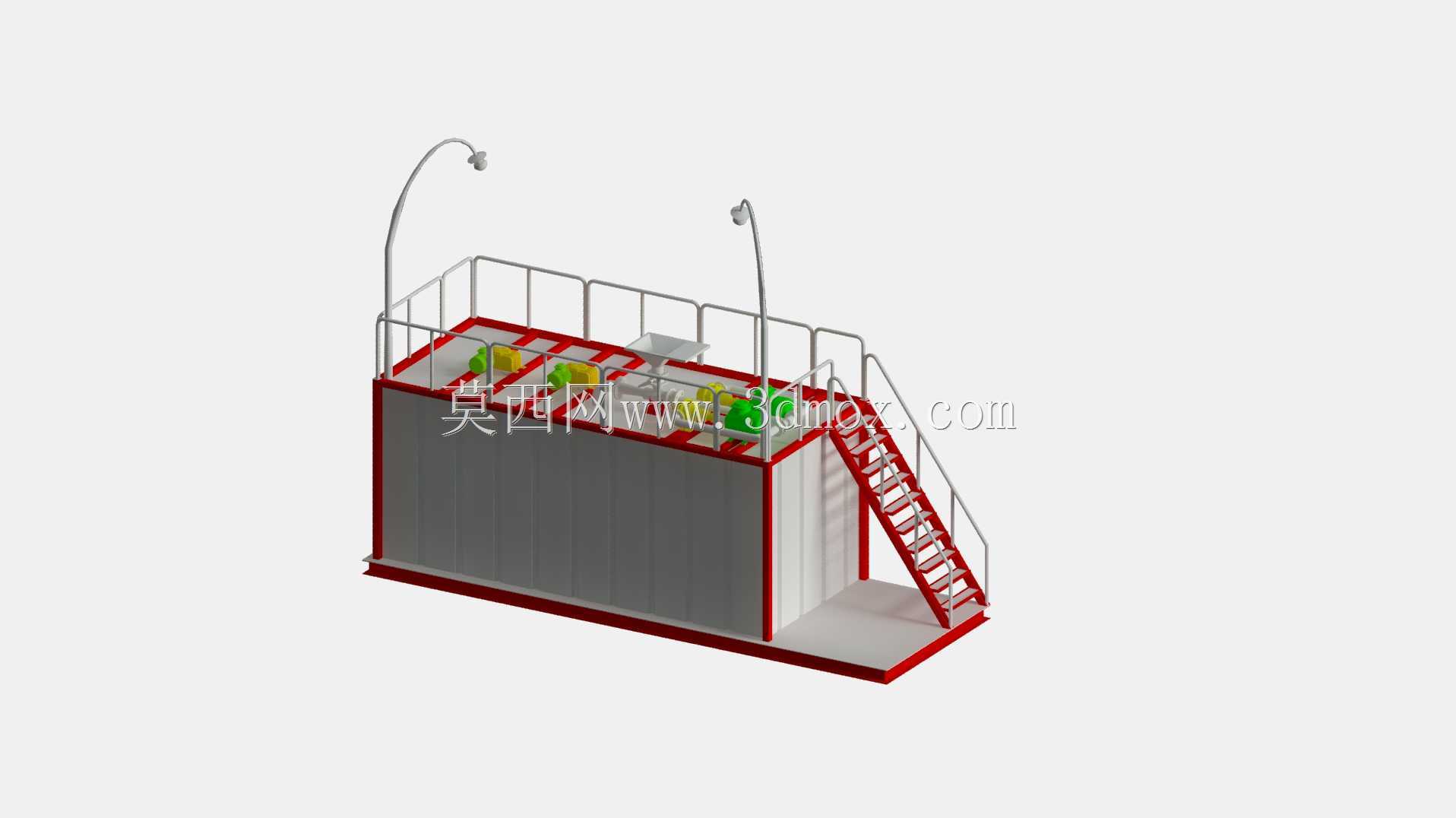

　　从现场安装边界来看，这类撬装式泥浆搅拌罐通常采用标准海运集装箱尺寸模数设计，单罐主体长度适配20尺柜运输要求，宽度控制在2.4米以内，罐体主体高度约2米，顶部操作平台加装护栏后总高度不超过2.8米，整套罐体底部采用一体化撬座结构，无需现场浇筑混凝土基础，仅需平整压实的硬化场地即可完成就位，撬座上预留标准叉车孔与吊装吊点，满足短途转场、井队搬迁时的快速装卸需求，单罐满浆状态下的总重量控制在公路运输超限阈值以内，无需办理特殊超限运输审批即可完成跨区域转场。

　　罐体顶部操作平台采用花纹钢板防滑铺设，周边设置1.2米高的红白相间安全护栏，护栏踢脚板高度不小于100毫米，防止工具、杂物掉落至罐内或作业区域，平台一侧设置45度倾角的钢制斜梯，梯步采用防滑格栅板设计，扶手连续无断点，满足作业人员日常巡检、设备操作、药剂投加的通行需求，平台上预留搅拌器安装位、加药口、观察口、照明灯具安装位，两盏防爆检修灯分别布置在平台对角位置，覆盖整个顶部操作区域的照明需求，满足夜间作业的可视度要求。

　　罐体内部根据功能需求分隔为多个独立仓室，每个仓室对应配置一台搅拌装置，搅拌轴长度适配仓室深度，叶轮采用双层推进式结构，下层叶轮距离罐底预留150-200毫米间隙，避免叶轮运转时刮蹭罐底防腐层，同时保证罐底沉积的固相颗粒能够被充分搅动，不会出现局部沉砂板结的问题；上层叶轮位于泥浆液位以下1/3位置，推动表层泥浆形成轴向循环流场，保证投加的泥浆处理药剂能够快速分散到整个仓室，避免药剂局部团聚影响处理效果。每个仓室之间设置可调节的溢流隔板，隔板高度根据不同工况下的泥浆液位需求调整，相邻仓室之间的连通口设置可启闭闸板，满足单仓检修、清罐作业时的隔离需求，罐体侧壁下部设置排砂口与排空口，排砂口采用法兰连接结构，配套快速接头可直接对接排砂管线，排空口位于罐体最低位置，保证清罐时罐内残留泥浆能够完全排净。

　　从流场设计逻辑来看，搅拌器的布置位置并非在仓室几何中心，而是偏向仓室进浆口一侧，利用进浆的初始动能配合搅拌叶轮的推送作用，在仓室内形成大尺度的循环流场，避免出现搅拌死角；罐体的边角位置采用圆弧过渡结构，替代传统的直角焊接结构，减少固相颗粒在边角位置的沉积概率，同时降低边角位置的应力集中，提升罐体长期满载运行下的结构强度。罐体内壁采用环氧煤沥青重防腐涂层，涂层干膜厚度不小于300微米，能够耐受泥浆中酸碱成分、化学处理剂的长期腐蚀，罐体外部采用防锈底漆加聚氨酯面漆的双层涂装，适应野外露天作业的日晒雨淋环境，涂装颜色采用工业设备通用的灰色主体搭配红色安全警示色，符合油气田现场的安全视觉规范。

　　在管线接口设计上，每个仓室预留泥浆吸入管接口、回流管接口、加药管线接口，所有接口的法兰压力等级统一采用1.6MPa标准，接口位置集中布置在罐体一侧的管线槽内，避免现场安装时管线乱拉乱接，同时方便日常巡检时的阀门操作与漏点排查；罐体顶部的加药口设置格栅滤网，防止大块杂物进入罐内堵塞泥浆泵吸入管路，观察口采用透明钢化玻璃密封，无需开盖即可观察罐内泥浆液位与搅拌状态，减少作业人员开盖操作的安全风险。

　　这类撬装泥浆搅拌罐可以根据不同的钻井规模灵活组合，单罐可独立使用，也可以多罐通过管线并联组成大型固控系统，满足不同井深、不同钻井工艺下的泥浆循环处理需求，相比传统的现场焊接固定罐体，撬装式结构的安装周期缩短70%以上，转场时无需拆解罐体结构，仅需断开外部管线连接即可整体吊装运输，大幅降低井队搬迁的时间成本与人工成本。在日常运行过程中，罐体结构的强度设计充分考虑野外作业的风载、车辆行驶震动、满浆状态下的液体晃动冲击，撬座主梁采用加厚H型钢焊接，罐体壁板采用压型钢板加强，避免长期运行过程中出现罐体变形、焊缝开裂的问题，护栏、斜梯等附属结构均采用满焊连接，所有焊接位置做打磨除锈处理后再做涂装，避免焊缝位置提前锈蚀影响结构安全。
