机加工微型带法兰气缸结构设计

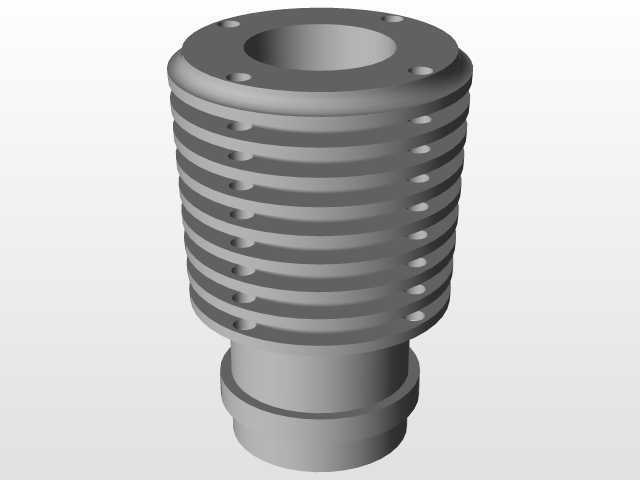

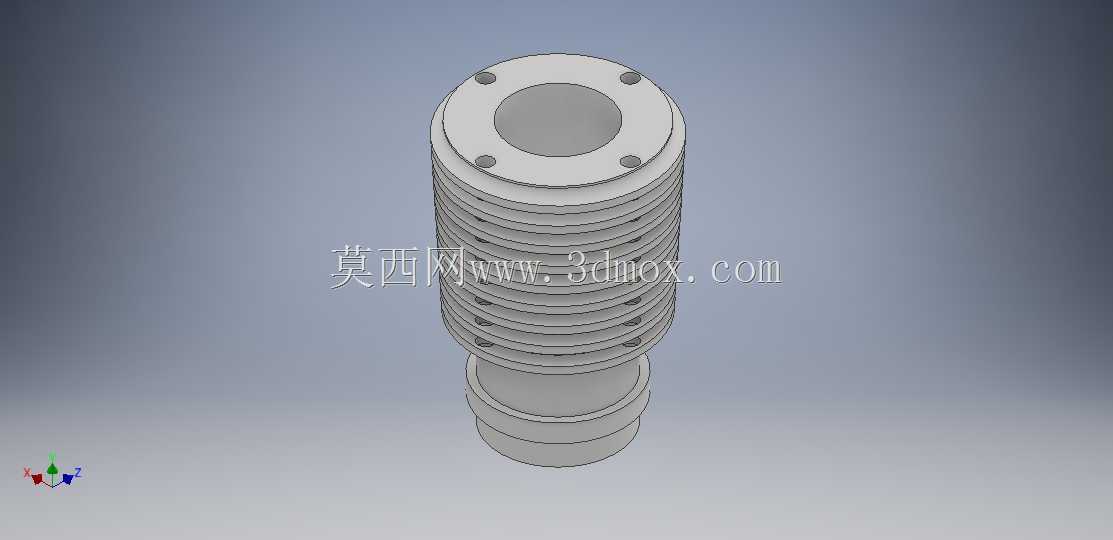

　　这款微型气缸主要面向紧凑空间内的小行程气动驱动场景设计，常见于小型自动化装配工位的工件顶出、夹具压紧、检测工位的探针驱动等环节，在3C电子零部件组装、小型五金件冲压辅助定位、实验室小型自动化试验台这类安装空间受限、输出力需求不大的工况中适配性极强。从结构设计来看，上端采用带安装孔的圆形法兰结构，法兰端面上均匀分布4个螺栓过孔，安装时可直接从端面穿入螺栓固定在安装基板上，相比螺纹安装、脚架安装的形式，法兰端面贴合安装的同轴度更容易保证，不会出现安装偏斜导致的活塞杆卡滞问题，同时法兰端面的定位止口可以直接与安装板上的预制定位孔配合，省去安装时反复调整同轴度的工序，适合批量装配的产线设备使用。缸体外壁设计有密集的环形散热鳍片结构，

　　这部分结构并非多余设计，微型气缸在高频往复动作时，缸内气体快速压缩膨胀会产生热量，同时活塞与缸壁的摩擦也会累积温升，密集的环形槽一方面增大了缸体与外界空气的接触面积，提升自然散热效率，避免高温导致密封圈加速老化；另一方面这些环形槽也可以作为安装传感器的固定位，搭配环形抱箍即可安装磁性开关，检测活塞的伸出与缩回位置，不需要额外在缸体上加工安装平面，适配不同品牌的磁性开关安装需求。下端的活塞杆伸出端采用阶梯轴结构，最外端的小直径轴段可直接连接小型压头、吸盘接杆等执行端配件，轴肩位置可作为安装限位面，控制执行配件的拧入深度，避免配件拧入过深顶碰活塞端面导致行程不足。从安装边界来看，这款气缸整体为同轴回转体结构，最大外径为法兰端直径，

　　安装时仅需要在安装板上加工与法兰止口配合的定位孔，以及对应四个螺栓孔的过孔即可，不需要预留侧面的安装操作空间，在密集排布的多工位夹具上，可实现小间距并排安装，大幅节省安装空间。设计过程中需要重点关注缸体内壁的粗糙度与同轴度要求，鳍片结构采用车削加工即可成型，不需要额外的铣削工序，加工工艺性好，适合小批量机加工生产；活塞密封圈采用微型O型圈即可满足密封需求，缸体两端的端盖密封采用端面压紧密封，不需要复杂的密封结构，降低零件加工精度要求与装配难度。实际选型使用时需要注意，这类微型气缸的输出力相对较小，适合驱动负载在50N以内的工况，行程普遍较短，不适合长行程大负载的驱动场景；安装时要保证活塞杆伸出方向与负载运动方向同轴，

　　避免侧向力作用在活塞杆上，导致活塞杆弯曲、密封圈偏磨漏气。另外缸体的鳍片结构在有粉尘、切削液飞溅的工况下使用时，需要注意定期清理鳍片缝隙内的积屑与污物，避免污物累积影响散热，或是污物被活塞杆带入缸内划伤内壁。从建模逻辑来看，整个零件采用回转体建模思路，先绘制半剖面轮廓通过旋转生成主体结构，再对法兰端面的安装孔进行圆周阵列，鳍片结构可通过线性阵列的环形槽切除生成，建模过程中需要注意法兰止口的尺寸公差、安装孔的位置度公差，以及活塞杆伸出端与缸体内腔的同轴度约束，这些尺寸直接影响后续零件加工后的装配精度与动作顺畅度。
