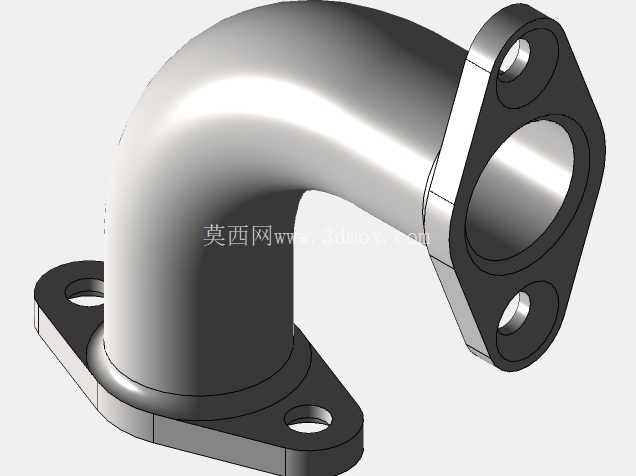

90度直角双法兰连接金属弯头结构

　　这款90度双法兰弯头主要应用在需要改变管路走向的流体输送场景中，常见于小型动力单元油路、低压气路、冷却循环管路的布局调整环节，相比丝扣弯头，法兰连接的形式在需要反复拆装检修的管路节点上更具优势，不会因为多次拆装出现螺纹滑牙、密封失效的问题。从结构设计来看，弯头两端的法兰采用菱形两孔安装布局，相比圆形四孔法兰，在安装空间局促的设备内部更易布置，两个安装孔的孔位公差设计需要兼顾安装便利性与密封压紧力的均匀分布，法兰密封面为平面结构，适配非金属平垫片，在低压工况下可以实现可靠密封，不需要额外加工密封槽，降低了零件加工成本。

　　弯头本体采用等通径圆弧过渡设计，弯曲半径为通径的1.5倍，这个曲率半径的设计既可以控制弯头整体的安装占用空间，又能尽可能降低流体转向时的局部阻力损失，避免管路内出现过大的压降，也能减少流体中杂质在转角处的沉积概率。两端法兰的安装面与弯头本体的轴线保持严格垂直，安装时可以保证对接管路的同轴度，避免强行装配带来的管路附加应力，防止长期运行过程中出现焊缝开裂或者法兰密封面泄漏的问题。

　　从安装边界来看，弯头两端法兰的安装孔中心距、法兰外轮廓尺寸都经过适配性设计，既可以直接对接同规格的法兰阀件、泵体接口，也可以配合法兰夹板固定在设备面板或者支架上，弯头本体的壁厚均匀，在满足常规低压管路耐压要求的前提下，尽可能控制零件重量，适合在移动设备、紧凑型液压站这类对安装重量有要求的场景中使用。设计过程中需要注意法兰与弯头本体过渡位置的圆角处理，避免应力集中，在承受管路振动或者压力波动时，过渡位置不会出现疲劳断裂的问题，同时两端法兰的背面也做了贴合平面加工，保证安装时垫片受力均匀，不会出现局部压溃或者密封不严的情况。
