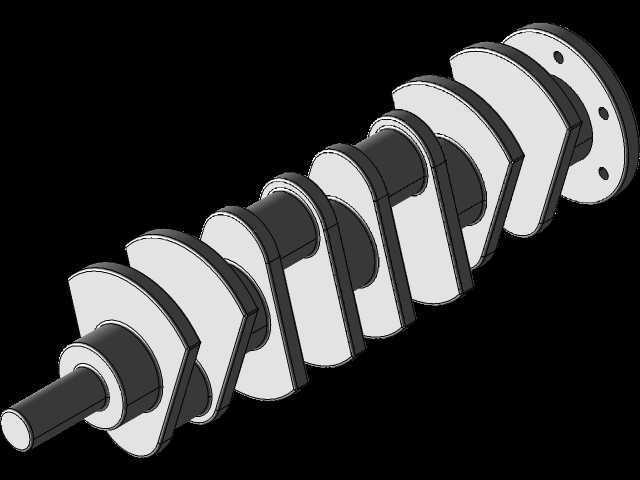

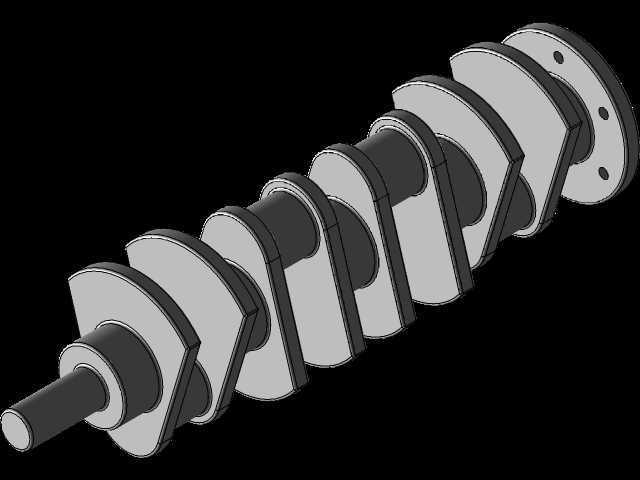

内燃机用多缸曲轴结构设计方案

　　曲轴作为内燃机动力输出的核心承载部件，其结构合理性直接决定整机运行的平稳性与服役寿命，本次设计的多缸曲轴适配直列四缸内燃机型，主要面向乘用车动力总成、小型工程机械动力单元等应用场景，承担将活塞往复直线运动转化为旋转扭矩的核心功能，同时需要承受交变燃烧压力、往复惯性力与旋转离心力的复合载荷作用。从结构设计逻辑来看，整体采用全支撑式布局，相邻两个曲柄销之间均设置主轴颈支撑，能够有效降低曲拐跨度带来的弯曲变形量，适配高转速工况下的刚度要求。主轴颈与曲柄销均采用等直径设计，减少加工工序中的刀具换型频次，轴颈表面预留磨削加工余量，可满足后续渗碳淬火、精磨抛光的工艺要求，轴颈两端设置过渡圆角，通过大圆弧过渡结构降低应力集中系数，

　　避免交变载荷下的疲劳裂纹萌生。曲柄臂采用椭圆形截面优化方案，在保证足够抗弯抗扭截面模量的前提下，尽可能去除非承载区域的冗余材料，降低曲轴整体旋转惯量，减少发动机提速过程的惯量损耗，同时平衡块与曲柄臂采用一体化锻造结构，避免装配式平衡块的连接松动风险，每个平衡块的质心位置经过反复迭代计算，能够完全抵消对应曲拐产生的旋转一阶惯性力与部分二阶往复惯性力，降低整机运行过程的振动幅值。安装边界层面，曲轴前端预留正时齿轮、皮带轮的安装轴段与键槽位置，轴端设置螺纹孔用于锁紧前端附件，后端设置法兰盘用于连接飞轮总成，法兰端面上的定位销孔与螺栓孔位置度公差严格控制在0.02mm以内，保证飞轮装配后的同轴度，避免旋转过程出现动不平衡量。

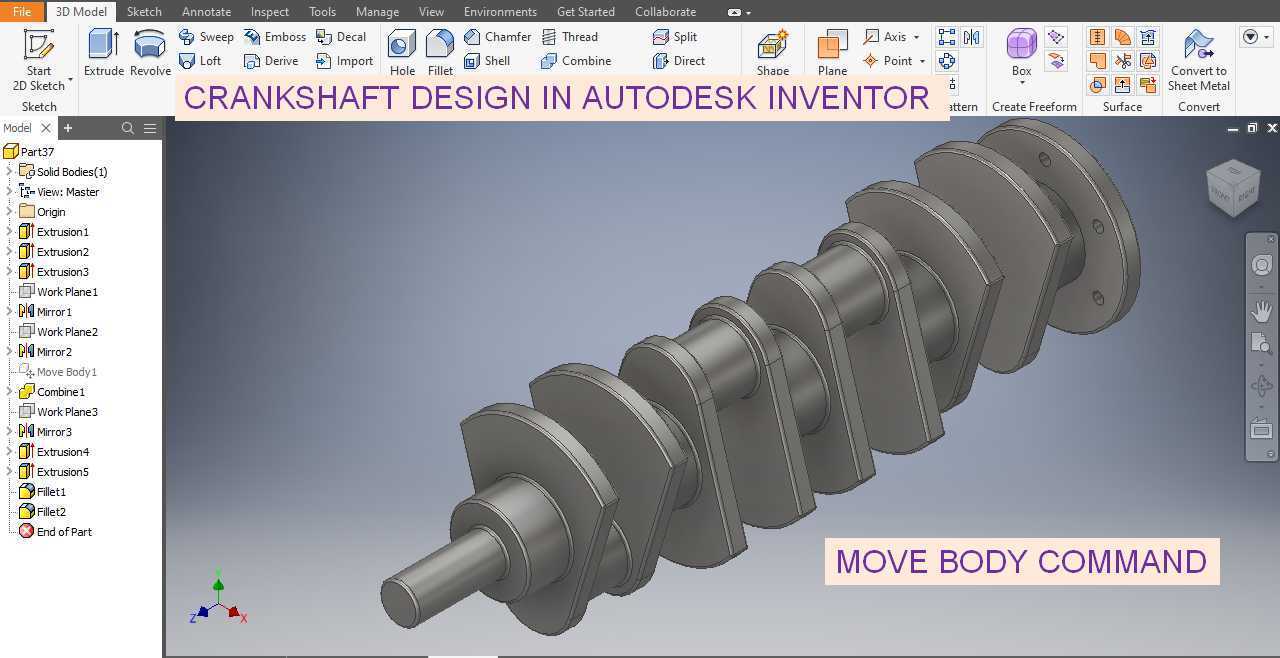

　　主轴颈的直径尺寸按照整机最大爆发压力下的油膜承载能力计算确定，配合轴瓦间隙控制在合理区间，曲轴内部设置贯通式油道，从主油道引入的压力润滑油可通过内部油孔直达每个曲柄销与主轴颈的摩擦表面，保证全工况下的润滑可靠性，油道孔口均设置倒角去毛刺处理，避免润滑油流动过程出现截流或应力集中问题。在建模过程中，对每个曲拐的相位角进行严格校验，直列四缸机型的曲拐夹角按照180度均匀布置，保证各缸点火间隔均匀，做功顺序可适配1-3-4-2或1-2-4-3的主流点火逻辑，同时对整体结构进行动平衡预设，通过调整平衡块的去重区域位置，将初始不平衡量控制在可通过后续动平衡工序修正的范围内。实际应用中，该曲轴结构可适配1.6L-2.

　　0L排量的自然吸气或低增压内燃机，装机后能够满足最高6000转每分钟的持续运行工况，曲轴的轴向定位通过中间主轴颈两侧的止推片实现，轴向间隙预留合理范围，既避免热膨胀导致的轴向卡滞，也防止轴向窜动量过大影响活塞与气缸的配合精度。设计过程中还充分考虑了加工工艺性，所有轴颈的磨削方向与受力方向保持一致，曲柄臂的拔模斜度符合锻造工艺要求，油道孔的加工角度避免出现过深的斜孔加工，降低生产制造环节的工艺难度与废品率。
