NEMA34规格DB86电机安装固定支架结构

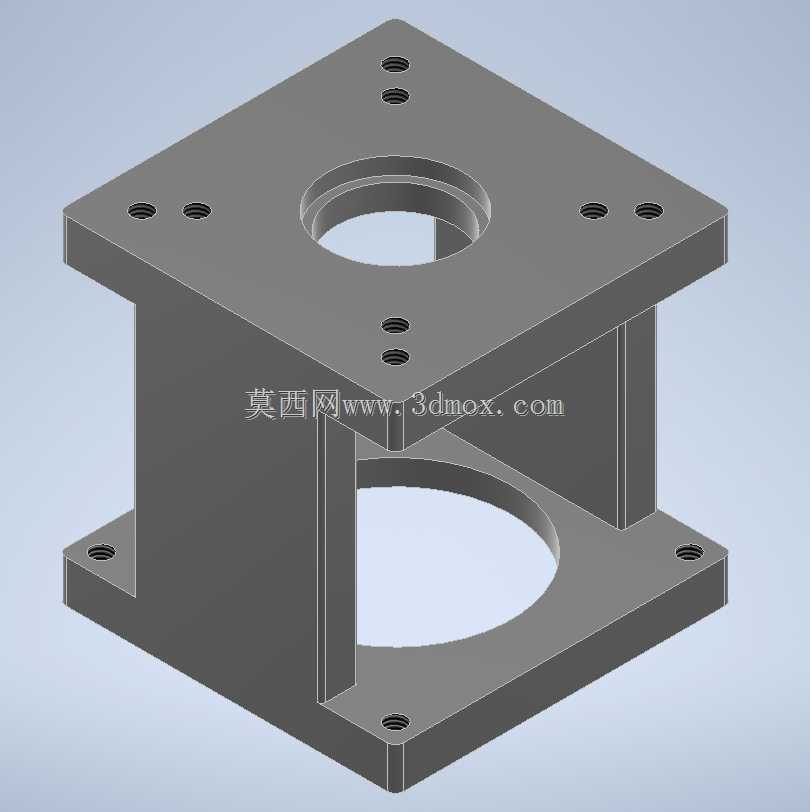

　　在数控传动、自动化输送、小型加工设备的步进电机布设场景中，电机与设备机架的连接刚性直接决定了传动系统的运行精度，这款适配NEMA34安装规格的DB86电机支架，正是为解决86系列步进电机安装时的同轴度偏差、运行共振、安装空间干涉等常见工程问题设计的支撑构件。从实际装配逻辑来看，支架采用上下双法兰板加双侧立筋的框式结构，上下法兰板分别对应电机安装面与设备机架固定面，中间预留的大尺寸镂空区域一方面可以减轻支架整体自重，降低运动负载端的额外惯量，另一方面也能为电机输出端的联轴器、编码器走线或者散热留出足够操作空间，避免安装时出现部件磕碰。上法兰板的安装孔位完全匹配NEMA34标准电机的安装孔距，

　　中心通孔尺寸适配86系列电机的输出轴端凸台定位，装配时电机端面可以完全贴合法兰平面，保证电机输出轴与下方传动机构的同轴度，不会因为安装面倾斜导致联轴器承受额外径向力，延长传动部件的使用寿命。下法兰板的孔位布局适配常见的设备铝型材机架、钢板安装台面的固定孔距，安装时不需要额外打孔适配，直接通过螺栓即可完成固定，双侧的立筋结构连接上下法兰，在保证结构抗扭刚性的同时，避免了整块围板结构带来的材料浪费与重量冗余，在电机高速启停产生冲击载荷时，立筋可以有效分散法兰面的受力，不会出现法兰板变形导致的电机轴偏移问题。从加工可行性角度出发，整个支架的结构完全适配CNC铣削加工工艺，所有安装孔均采用沉孔设计，螺栓锁紧后端面不会突出法兰平面，

　　保证安装贴合度，所有棱边均做了倒角处理，避免装配时划伤操作人员或者线缆。在实际选型应用中，这款支架可以直接用于86系列步进电机、同安装规格的伺服电机的立式安装场景，比如在数控滑台的Z轴驱动端安装、皮带输送线的驱动端电机固定、小型雕刻机的主轴进给电机安装等场景中，都可以通过该支架完成电机与设备主体的刚性连接，不需要单独设计定制安装座，缩短设备开发的设计周期。设计过程中充分考虑了安装边界问题，支架的整体高度经过适配，既可以保证电机输出端有足够的空间连接联轴器或者同步轮，又不会因为支架过高导致整体安装尺寸超出设备的空间限制，中间的镂空区域足够操作人员伸手完成联轴器锁紧螺丝的操作，后期维护时不需要拆卸整个支架即可完成传动部件的调整。

　　从受力角度分析，框式结构的抗振性能要优于单侧悬臂式的电机安装座，在电机频繁正反转、快速启停的工况下，支架不会产生明显的形变抖动，能够保证传动间隙稳定，避免因为支架共振导致的设备运行噪音过大、定位精度偏差等问题。所有安装孔的位置度公差按照机械安装的通用精度要求设计，装配时不需要额外修配即可完成对位，降低现场装配的难度。
