随车吊伸缩式液压支腿结构设计

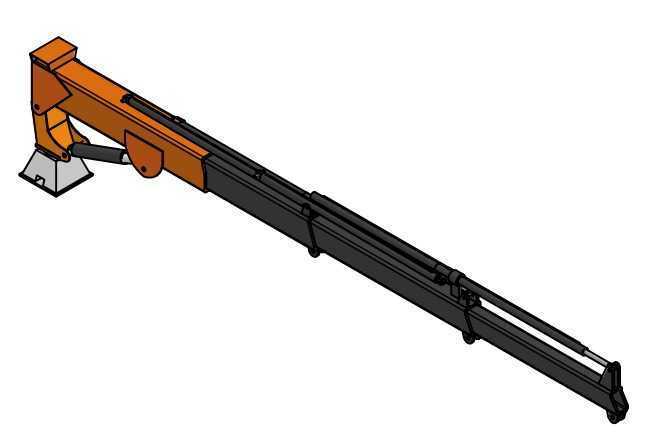

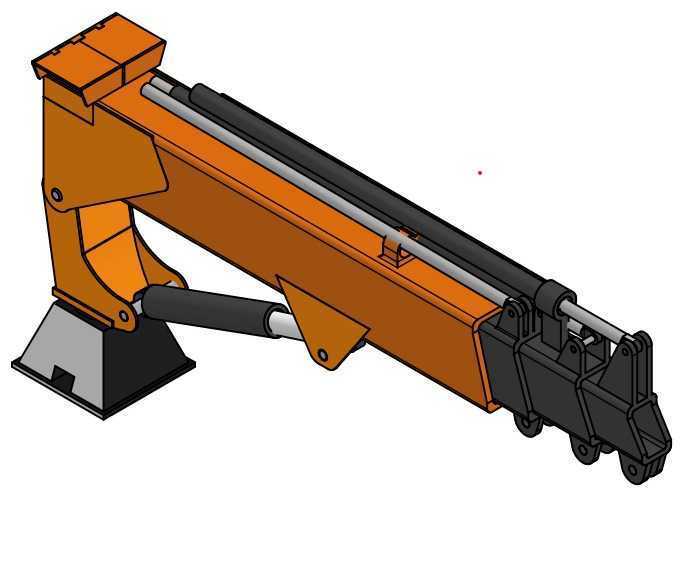

　　在起重作业场景里，尤其是中小吨位随车起重运输车的作业环节，支腿结构的可靠性直接决定了整机作业的稳定性边界，这款伸缩式液压支腿正是针对随车吊作业时的载荷分散需求设计的支撑部件。日常在城乡零散吊装、设备转运就位、小型建材吊运这类场景中，随车吊经常需要在非硬化路面、狭小作业面开展工作，固定长度的支腿要么无法提供足够的支撑跨距，要么在收车状态下超出车体轮廓影响道路通行，这款多级伸缩的支腿结构刚好平衡了作业支撑跨度与行驶状态的收纳需求。从结构功能来看，该支腿采用水平多级伸缩臂搭配垂直支撑油缸的组合形式，水平段的伸缩动作由内置的水平液压油缸驱动，每一节伸缩臂之间都设计有耐磨滑块导向结构，既可以降低伸缩过程中的摩擦阻力，

　　也能避免臂节之间出现径向窜动，保证伸出后的同轴度。垂直支撑段的油缸端部设置了大尺寸的支撑脚盘，脚盘与地面接触的面做了防滑纹理处理，作业时可以将支腿传递的集中载荷均匀分散到地面接触区域，降低对地面的比压，避免在软基路面作业时出现支腿沉陷的风险。设计过程中首先要匹配对应吨位随车吊的倾覆力矩计算结果，确定支腿的最大伸出跨距，水平臂的截面采用箱型焊接结构，上下翼板与腹板的板厚根据支腿全伸状态下的最大支反力做抗弯校核，臂节之间的搭接长度要满足伸出后悬臂段的挠度控制要求，避免作业时支腿出现过大下挠影响支撑稳定性。垂直油缸的行程设计要兼顾车辆底盘的离地间隙与作业时的调平需求，油缸上设置有双向液压锁，即使液压管路出现意外破损，

　　支腿也不会出现回缩失稳的情况，保障作业过程的安全。安装边界方面，该支腿的固定端设计有与随车吊副车架连接的安装法兰，法兰上的安装孔位按照对应车型的副车架梁间距做匹配设计，安装时不需要对底盘副车架做大规模切割改造，只需要通过高强螺栓将支腿固定段与副车架纵梁、横梁连接为整体即可。支腿完全收回时，水平臂段全部收纳至固定箱体内，垂直支撑脚盘的最低位置高于车辆的最小离地间隙，不会影响车辆正常行驶的通过性；支腿全伸状态下，单侧水平伸出长度可以满足整机360度回转作业时的稳定性系数要求，配合另外三个支腿形成的支撑矩形，能够覆盖额定起重量对应的倾覆力矩安全阈值。在细节设计上，水平伸缩臂的每一节端部都设置有止挡限位结构，

　　防止伸缩过程中出现臂节脱出的问题，垂直油缸与脚盘之间采用球铰连接，即使作业地面存在一定坡度，脚盘也可以自适应贴合地面，保证支撑面完全接触，避免出现点接触导致的应力集中。支腿的液压管路采用硬管加软管的组合布置，固定段的管路采用无缝钢管布置减少管路磨损，活动段的连接采用高压软管，预留足够的伸缩余量，避免支腿伸缩过程中出现管路拉扯、弯折的问题。日常作业时，操作人员可以通过下车操纵阀组单独控制每一个支腿的伸缩动作，根据地面平整度调整每个支腿的伸出长度，将整机调整至水平状态后再开展吊装作业，支腿上还预留了水平仪的安装位置，方便操作人员快速判断整机的水平度。这款支腿结构除了应用在随车吊上，也可以经过参数调整后适配到其他需要展开式支撑的工程机械设备上，比如小型汽车起重机、高空作业车、应急救援装备车等，核心的多级伸缩支撑逻辑可以根据不同设备的载荷需求调整臂节截面尺寸、油缸推力参数，具备较强的结构通用性。在建模过程中，所有的焊接坡口、安装孔位、滑块安装槽、液压锁安装座都做了1:1的还原，结构件之间的装配间隙按照实际加工装配的公差要求设置，没有出现干涉问题，能够直接用于后续的工程出图、结构仿真分析，也可以作为同类支腿产品设计的参考原型，帮助设计人员快速完成支腿结构的方案迭代，减少重复建模的工作量。
