7吨额定载重桁架式龙门起重设备结构

　　这款7吨级桁架式龙门起重设备，主要面向露天货场、中小型钢材加工车间、预制构件堆场这类需要固定跨距重物转运的场景，相比箱型梁结构的同吨位龙门吊，桁架结构自重更轻，对安装场地的地面承载要求更低，尤其适合地基条件一般、不需要超大起升高度的室外作业场景，日常可完成型材装卸、工件跨工位转运、重型模具上下设备这类常规起重作业，配套的电动葫芦可沿主梁全程行走，覆盖跨距内的所有作业点位，不存在作业盲区。从结构设计逻辑来看，整体采用三角桁架的受力形式，主梁与两侧支腿均通过型钢拼接成格构式结构，所有杆件只承受轴向拉压载荷，能最大化发挥材料的力学性能，避免材料冗余浪费。

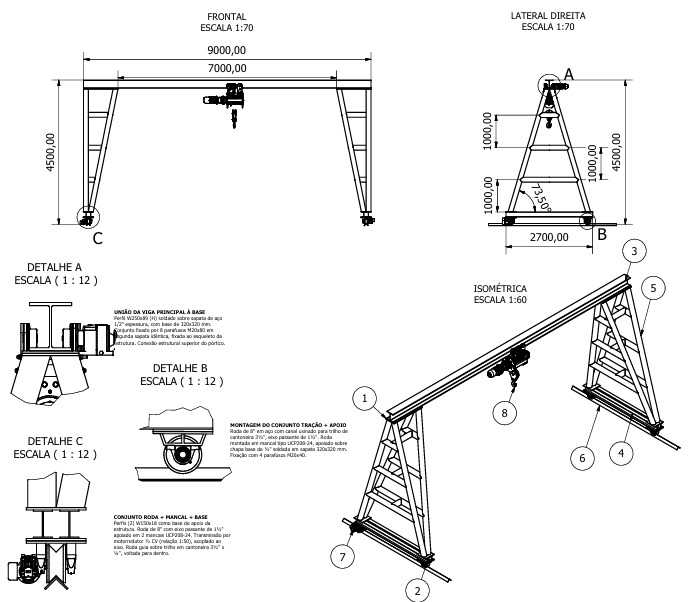

　　主梁上弦铺设葫芦运行轨道，下弦与腹杆共同承担弯曲载荷，两侧支腿采用上窄下宽的梯形布局，底部通过行走轮组与地面轨道接触，支腿与主梁的连接节点做了斜撑加强，能抵消葫芦启停、重物摆动带来的侧向冲击力，避免节点处出现应力集中。从图纸标注的尺寸边界来看，设备总跨度为9米，有效作业跨距7米，支腿底部总宽度2.7米，设备总高度4.5米，起升高度可覆盖常规2.5米以下的堆垛、装卸需求，等轴测视图里能清晰看到支腿的腹杆采用交叉布置形式，可同时承受纵向与横向的水平载荷，即使重物在起吊过程中出现小幅摆动，整体结构也不会出现明显形变。

　　细节设计上，图纸专门给出了葫芦运行机构、支腿行走轮组、主梁端部限位的局部放大视图，葫芦行走轮与轨道的配合间隙、支腿底部的轮组安装基准、端部的缓冲止挡结构都做了明确的尺寸标注，安装时可直接参照这些细节定位，不需要额外做二次适配。这类桁架式龙门吊的安装流程也相对简便，不需要大型吊装设备配合，现场可先将两侧支腿与下横梁组装完成，再吊装主梁完成拼接，最后铺设轨道、安装电动葫芦与电气系统即可投入使用，后期维护也很方便，所有杆件都是外露的，出现锈蚀、变形可直接更换对应杆件，不需要整体拆解结构。

　　在实际选型适配时，需要注意安装场地的轨道铺设平整度，轨道接头处的高低差不能超过2毫米，否则葫芦运行时会出现明显卡顿，支腿底部的行走轮组要定期加注润滑脂，避免轮轴磨损出现卡滞，另外桁架结构的杆件间隙较大，不适合在有强风、多粉尘的恶劣环境下长期使用，日常作业时要注意重物起吊位置尽量靠近主梁跨中，避免长期在支腿附近极限位置起吊额定载荷，防止单侧支腿受力过大出现结构变形。相比同吨位的桥式起重机，这款龙门吊不需要搭建厂房牛腿与承重梁，可直接在露天场地安装使用，前期基建成本能降低六成以上，对于中小型加工企业、货场运营方来说，投入产出比更高，而且桁架结构的风阻更小，室外作业时遇到突发阵风，结构受到的水平冲击力比箱型梁结构小很多，作业稳定性更有保障。
