车床用正方形快换刀架结构设计

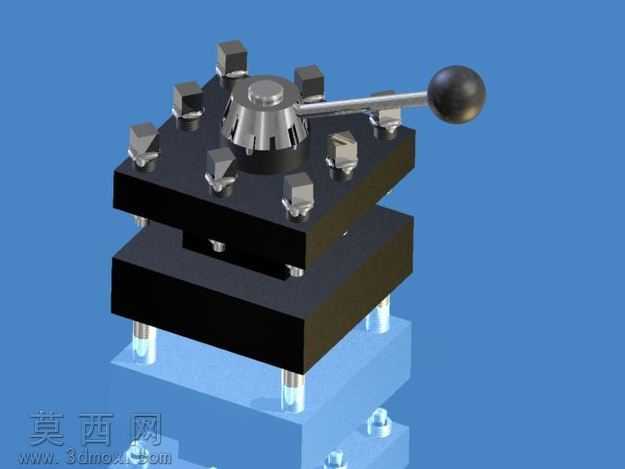

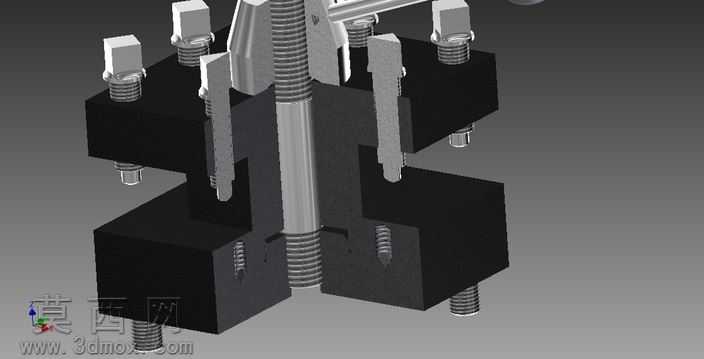

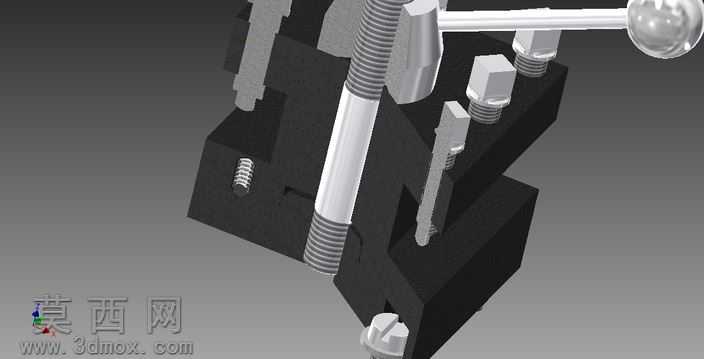

本作品为车床配套的正方形快换式刀架三维模型，采用Autodesk Inventor完成全参数化建模，整体结构遵循车床切削加工的实际工装设计逻辑，完整还原了手动快换刀架的全部装配细节。建模过程中首先搭建刀架的核心基座结构，下层为与车床中拖板连接的定位安装座，设置了四个定位销柱与安装螺栓孔，保证刀架与机床工作台的连接刚性，建模时对安装面的平面度、定位销的同轴度做了参数化约束，可根据不同型号车床的安装尺寸快速调整参数。中层为正方形刀架主体，四个立面均匀布置刀具装夹位，每个装夹位都设计了独立的压块与紧固螺栓结构，可同时装夹四把不同用途的车削刀具，建模时还原了压块的斜面锁紧结构、螺栓的螺纹细节，以及刀位的定位槽结构，保证刀具装夹后的重复定位精度。上层为锁紧操作机构，包含带滚花细节的锁紧压盖、操作手柄与配重钢球，手柄与锁紧压盖之间采用棘轮式的转位结构设计，建模时还原了内部的棘轮齿形、弹簧定位销的装配关系，可实现扳动手柄即可完成刀架的松开、转位、锁紧全套操作，无需额外工具即可快速切换不同加工工序所需的刀具。渲染阶段采用工业产品写实渲染方案，刀架主体的金属结构件采用发黑处理的钢材材质，调整材质的粗糙度与金属度参数还原工业发黑件的哑光金属质感，操作手柄采用镀铬亮面金属材质，端部的操作球采用黑色电木材质，安装基座采用铸铁材质，不同材质的质感区分清晰，同时在刀架底部添加半透明的蓝色安装基座示意，模拟刀架在车床拖板上的安装状态，渲染灯光采用三点布光方案，突出金属件的结构轮廓与装配层次，清晰展现各部件的装配关系与结构细节。整体设计完全贴合普通车床的实际加工使用需求，结构紧凑，操作便捷，可有效减少车床加工过程中的换刀辅助时间，提升切削加工的工作效率，模型的所有装配结构都经过干涉检查，各运动部件不存在结构干涉，可直接用于刀架的结构优化、教学演示以及相关工装的设计参考。
