低成本小型桌面数控雕刻机结构设计

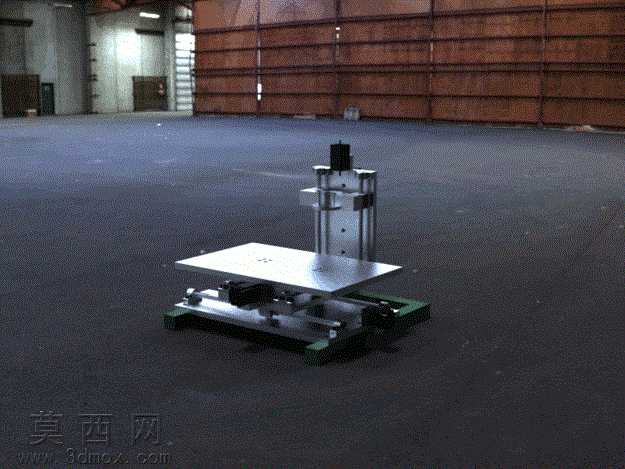

本作品为面向个人DIY与小型加工场景设计的低成本小型数控雕刻机三维模型，整体采用三轴龙门式经典布局，在建模阶段优先控制整机的物料成本与装配难度，适配个人爱好者的小批量加工需求。建模过程中首先搭建整机的基准坐标系，确定X、Y、Z三个运动轴的行程参数与安装基准面，其中Y轴采用双光轴导轨搭配滑块的支撑结构，固定于底部的安装基座上，承载移动工作台的往复运动，工作台选用平整铝合金板材作为加工承载面，表面预留标准的工件装夹定位孔位，方便不同尺寸的加工工件快速固定。X轴传动组件横跨于Y轴两侧的立式支撑座上，搭载Z轴的滑动安装座，Z轴垂直布置，用于固定雕刻主轴部件，实现切削刀具的上下进给运动。建模时对每个运动部件的装配间隙做了合理预留，导轨与滑块的配合面、丝杠与螺母副的安装位都按照标准件的实际尺寸绘制，避免出现装配干涉问题。材质渲染阶段，对不同功能部件做了区分：机架与支撑结构采用磨砂金属材质模拟铝合金型材的哑光质感，传动光轴与丝杠做了亮面金属抛光效果，工作台面还原铝合金板材的细微拉丝纹理，底部的减震脚垫采用黑色橡胶材质，还原真实设备的材质视觉差异。设计思路上摒弃了高端雕刻机的复杂铸件结构，全部采用标准型材与通用标准件拼接组装，大幅降低加工与采购成本，整机结构紧凑可放置于普通桌面使用，可适配软金属、塑料、木材等多种材质的轻量切削雕刻作业，模型完整还原了各部件的连接方式与运动逻辑，可作为同类低成本数控设备的结构设计参考，也可用于设备组装前的装配校验与运动模拟，提前排查结构设计中的不合理之处，减少实体制作时的物料浪费与试错成本。
