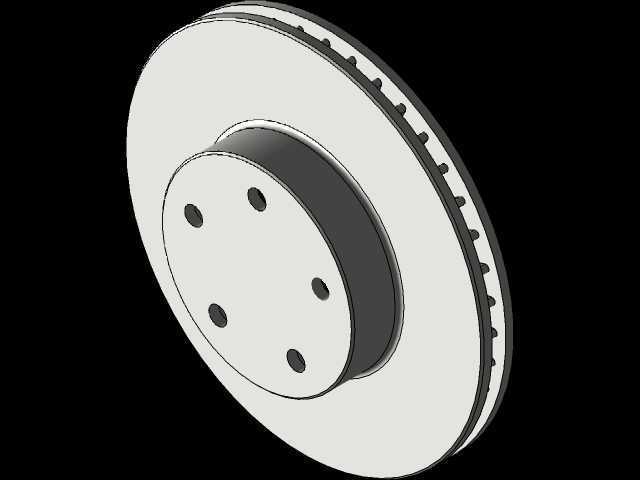

斯巴鲁翼豹2000货车通风制动盘结构

　　在商用车底盘制动系统的开发与热分析仿真工作中，制动盘作为核心摩擦承载部件，其结构合理性直接决定连续制动工况下的热衰退抗性与制动稳定性。这款面向斯巴鲁Impreza 2000轻型货车开发的制动盘结构，在建模阶段优先匹配了原厂OEM件的安装边界与核心功能尺寸，虽然未对微观摩擦纹理、铸造倒角等非核心细节做极致还原，但完全能够满足制动热-结构耦合分析、制动抖动仿真、底盘装配干涉检查等工程场景的使用需求，不需要设计人员再花费大量时间做基础结构的测绘重建。

　　从实际装车场景来看，这类轻型货车的日常行驶工况覆盖城市配送的频繁启停、城郊道路的中速巡航以及少量山区路段的长下坡制动，制动盘需要在多次循环制动中快速导出摩擦产生的热量，避免摩擦面温度过高导致制动效能下降。这款制动盘采用了主流的通风式结构设计，两层摩擦面之间布置了周向均匀分布的散热筋，车辆行驶时轮辋带动的气流可以顺着散热筋之间的通道快速穿过，带走制动过程中积累的热量，相比实心制动盘能提升30%以上的散热效率，匹配轻型货车1.5-2吨的整备质量下的制动热负荷需求。

　　在安装边界的设计上，制动盘中心的轮毂配合止口严格按照原厂轮毂轴承的配合公差做了尺寸匹配，止口端面的平面度控制在仿真可用的公差范围内，避免装配后出现制动盘端面跳动超差引发的制动抖动问题。中心安装面周向均匀布置的5个螺栓孔，孔位分度圆直径、螺栓孔孔径都与原厂车轮螺栓的尺寸完全匹配，安装时不需要额外做孔位修正，就能直接与轮毂、车轮完成装配，保证制动盘与车轮的同轴度，减少高速制动时的动不平衡量。

　　从结构设计思路来看，这款模型在建模时优先保证了摩擦工作面的尺寸精度，摩擦环的外径、厚度都严格对应原厂配件的实际尺寸，摩擦面的平面度在模型中做了理想化处理，方便工程人员在做热分析时直接施加热流密度载荷，不需要再对摩擦面做几何修复。制动盘外缘周向布置的散热齿结构，除了辅助提升散热效率外，也兼顾了动平衡校准的配重需求，实际生产中可以通过在散热齿位置去除少量材料来调整整个制动盘的动平衡量，避免装车后出现高速方向盘抖动的问题。

　　在实际工程应用中，这款模型可以直接导入多体动力学软件做制动系统的刚柔耦合仿真，分析不同制动压力下制动盘的应力分布与变形量，也可以导入热分析软件模拟连续15次循环制动、长下坡持续制动等极端工况下的温度场分布，验证制动盘的热容量是否满足设计要求，还可以用于底盘总布置阶段的装配干涉检查，确认制动盘与转向节、制动卡钳、轮辋之间的间隙是否符合设计规范，避免装车后出现运动干涉。对于做制动系统匹配的工程师来说，这类经过尺寸校准的OEM结构模型，能够大幅减少前期基础建模的工作量，把更多精力放在制动性能的调校与热稳定性优化上，不需要从零开始测绘零件尺寸，有效缩短制动系统的开发验证周期。
