在商用车与乘用车的传动系统布局中,变速器室盖是承担腔体密封、轴系定位、油路防护的核心结构件,其安装位置处于变速器壳体的侧端输出侧,直接对接变速器内部的换挡拨叉轴、输出轴轴承座,同时需要覆盖变速器内部的同步器组件腔体,避免运行过程中齿轮油飞溅泄漏,同时阻挡外部粉尘、泥水侵入传动腔体造成齿轮磨损。从实际装车场景来看,该部件多用于手动机械式变速器与AMT机械式自动变速器的侧端封装,适配横置前驱与纵置后驱的不同传动布局,安装后需要承受车辆运行过程中传动系统传递的持续振动,以及-40℃到120℃的宽温域工作环境,同时要耐受变速器齿轮油的长期腐蚀,因此结构设计上的刚度匹配、密封面平面度、安装孔位的位置度都有严格的工程要求。

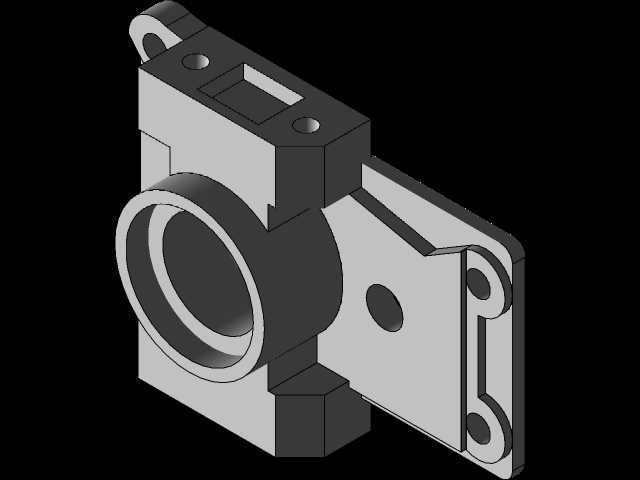

从结构设计思路来看,该室盖采用一体化压铸成型的基体结构,主体为铝合金材质,在保证整体刚度的前提下尽可能降低部件自重,避免增加传动系统的额外簧下质量。主体凸起的筒状结构是输出轴的避让腔体,内部预留了轴承外圈的安装定位台阶,台阶面的粗糙度要求控制在Ra1.6以内,保证轴承装配后的同轴度误差不超过0.02mm,避免轴系运行过程中出现偏磨导致的异响与寿命衰减。底座部分的法兰边设计了三个贯通的安装螺栓孔,孔位内嵌了钢制衬套,避免螺栓拧紧过程中铝合金基体出现压溃变形,螺栓孔的位置度公差控制在Φ0.1mm以内,保证与变速器壳体的定位销精准对接,装配后密封面的平面度误差不超过0.05mm,配合涂覆密封胶的密封垫可以实现无渗漏的密封效果。

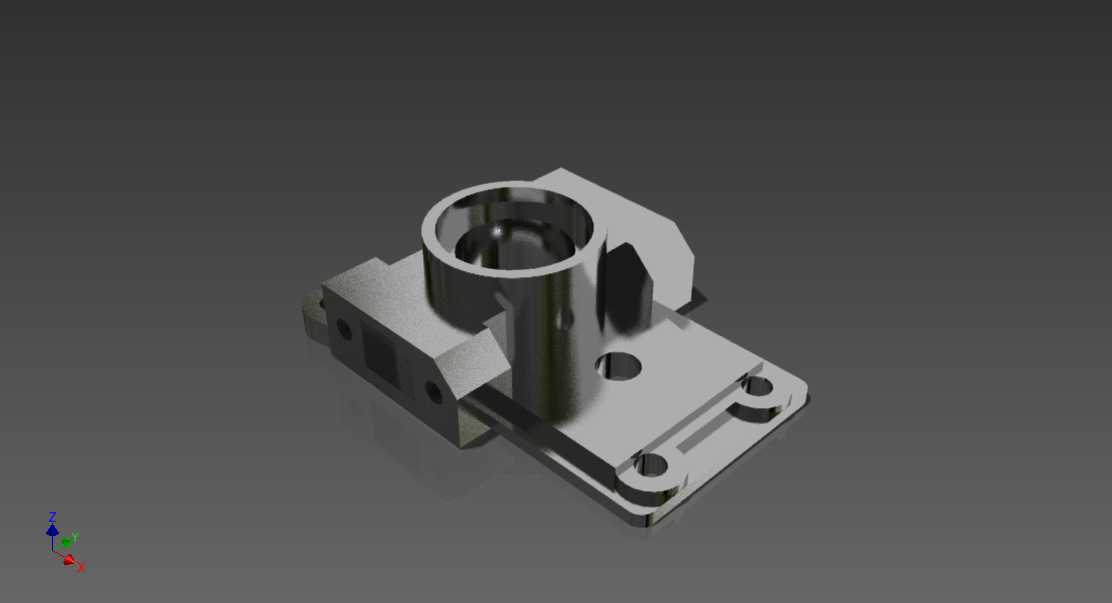

在功能特性设计上,法兰面与筒状结构的衔接位置设计了三角形的加强筋结构,筋条厚度为3mm,从筒状结构外壁一直延伸到法兰安装面,有效提升部件的整体抗扭刚度,避免车辆运行过程中振动导致的结构共振,降低传动系统的NVH表现。筒状结构侧壁预留的通孔是润滑油的回油孔,孔径为8mm,位置正对内部轴承的下方,齿轮飞溅到室盖内壁的润滑油可以通过该孔回流到变速器油底壳,避免腔体积油导致的轴系搅油阻力增大,同时保证轴承部位的润滑油持续循环,带走轴承运行产生的热量。底座法兰的边缘设计了1.5mm高的密封胶槽,装配时密封胶填充在胶槽内,挤压后不会出现胶体外溢的情况,同时保证密封压力均匀分布在整个密封面上,避免局部压力不足导致的渗漏问题。
从安装边界尺寸来看,该室盖的整体安装法兰面轮廓尺寸为120mm×95mm,筒状结构的外径为48mm,凸起高度为62mm,安装螺栓采用M8的六角法兰面螺栓,拧紧力矩控制在22-25N·m,三个螺栓孔的中心距分别为72mm与45mm,适配主流的五速手动变速器侧端安装接口。装配时需要先在密封胶槽内均匀涂覆3mm直径的硅酮密封胶,然后对准壳体上的两个定位销将室盖贴合到壳体安装面,按照对角线顺序分三次拧紧螺栓,避免密封面受力不均导致的平面变形。筒状结构的内孔直径为32mm,与输出轴的间隙控制在5mm以上,避免轴系高速旋转时与室盖内壁发生刮碰,内孔端面预留了油封的安装槽位,可以安装外径32mm的骨架油封,实现输出轴部位的动密封,防止齿轮油从轴与室盖的配合间隙泄漏。
在实际工程验证阶段,该结构需要通过1000小时的台架耐久试验,包括全速全负荷运行、高低温交变循环、振动冲击测试,试验过程中不允许出现渗漏、裂纹、变形量超差的问题。同时需要通过密封性测试,在腔体内施加0.5bar的压缩空气,保压30秒压力降不超过0.02bar才算合格。结构设计过程中还做了轻量化优化,在非受力的区域做了壁厚减薄处理,最薄处壁厚为2.5mm,在保证刚度满足要求的前提下,相比同规格的铸铁室盖重量降低了62%,有效降低了传动系统的整体重量,提升车辆的燃油经济性。筒状结构的外壁还预留了传感器的安装平面,可以适配转速传感器的安装需求,直接采集输出轴的转速信号,为车速表与变速器控制系统提供转速数据,不需要额外设计传感器安装支架,减少了总成的零件数量,提升装配效率。
