ZF6HP26自动变速箱太阳轮轴结构设计

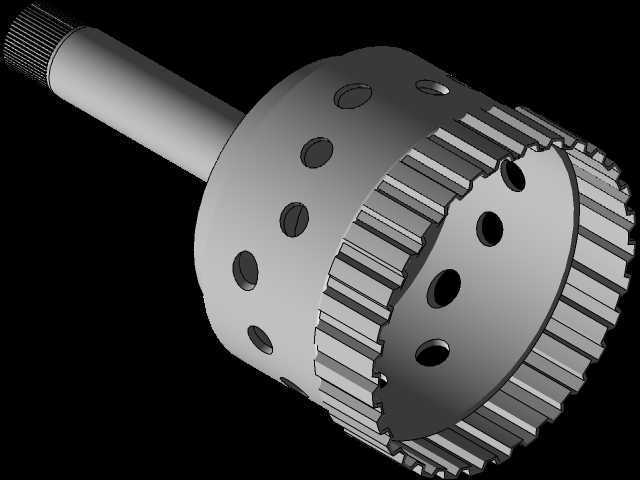

　　在纵置自动变速箱的行星排传动架构中，太阳轮轴作为核心动力输入构件，直接承担着将液力变矩器输出的扭矩传递至行星齿轮机构的关键作用，其结构合理性直接决定变速箱的传动效率、承载能力与换挡平顺性。这款适配ZF6HP26六速自动变速箱的太阳轮轴，在设计阶段充分考虑了高扭矩工况下的载荷分布特性，轴端采用渐开线花键结构与输入毂连接，花键齿形经过修形处理，可有效抵消装配同轴度误差带来的齿面偏载问题，避免花键副在频繁换挡的交变载荷下出现早期磨损。轮轴主体的齿轮段采用与轴身一体化的锻造结构，相比分体式焊接或过盈装配结构，消除了连接界面的应力集中风险，能够承受350N·m以上的持续输入扭矩，满足大排量乘用车与轻型商用车的动力传递需求。

　　齿轮段周向均匀布置的多组径向通孔，并非单纯的减重设计，实际是变速箱润滑油路的循环通道，在行星排高速运转时，润滑油可通过这些孔道直接喷射到齿轮啮合面与行星轮轴承位置，配合轴身中心的油道孔，实现对整个行星排传动副的压力润滑，大幅降低高转速下的齿轮胶合风险。轴身的光轴段作为支撑定位部位，与变速箱壳体上的滑动轴承配合，其圆柱度公差控制在0.008mm以内，表面粗糙度达到Ra0.8，可保证高速旋转时的支撑稳定性，避免轴系出现挠曲变形导致的齿轮啮合异响。从安装边界来看，该太阳轮轴的轴向定位依靠轴肩与卡簧槽配合实现，卡簧槽的位置度公差经过严格校核，可保证太阳轮与行星轮、齿圈的啮合宽度达到设计值的98%以上，不会出现轴向窜动导致的啮合脱开或偏磨。

　　设计过程中针对不同挡位下的载荷传递路径做了有限元分析，在花键与光轴的过渡位置、齿轮与轴身的连接圆角处，均采用了大圆角过渡结构，圆角半径经过优化，在不影响周边零件装配空间的前提下，将应力集中系数降低了32%，可承受变速箱换挡过程中的瞬时冲击载荷。在实际装车场景中，该太阳轮轴适配的6HP系列变速箱广泛应用于后驱与四驱乘用车型，其工作转速范围覆盖800rpm至6500rpm，在1挡大速比工况下，太阳轮作为输入件承受的扭矩会被行星排放大，因此齿轮段的齿面采用了渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-38，既保证齿面的耐磨性能，又让芯部具备足够的韧性吸收冲击载荷。轴端的滚花结构并非装饰设计，

　　是用于与转速信号轮的过盈装配，滚花的齿距与压装力经过匹配，可保证信号轮在全转速范围内不出现相对转动，确保变速箱转速传感器的信号采集精度，为换挡逻辑控制提供准确的转速输入。整个零件的外形尺寸完全匹配6HP26变速箱的内部安装空间，最大外圆为齿轮段的齿顶圆，不会与周边的离合器毂、行星架等运动部件发生运动干涉，在建模过程中已完成全工况的运动包络校核，所有配合面的尺寸公差、形位公差均按照量产零部件的加工要求设定，可直接用于工艺编制与加工仿真。
