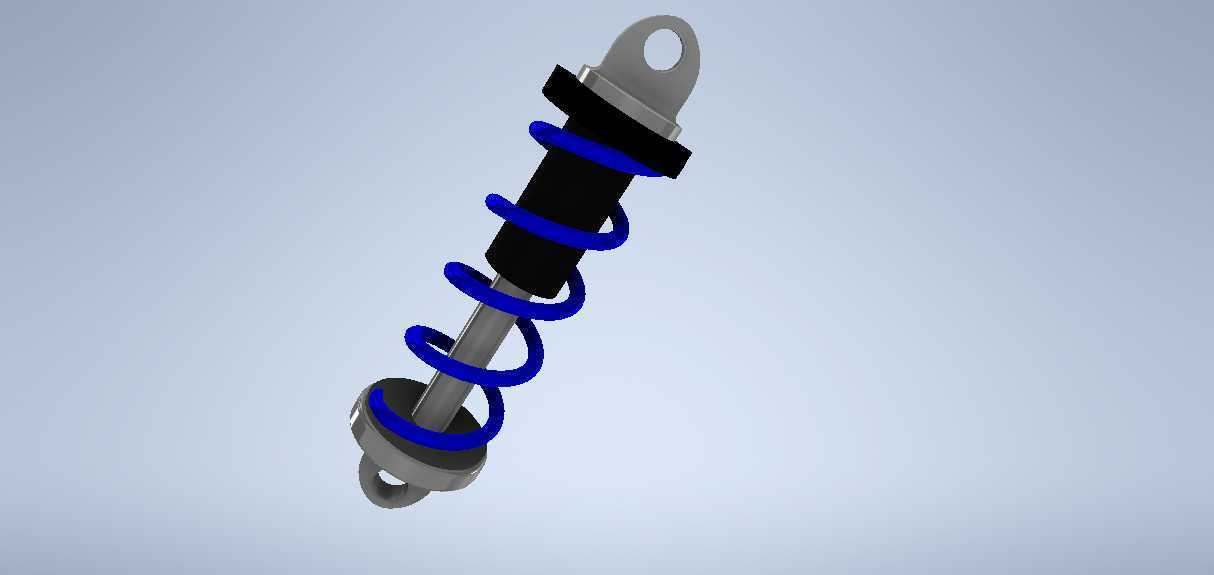

带螺旋弹簧的筒式液压减震构件结构设计

　　在各类行走机械、工业设备的隔振缓冲场景中，这类筒式螺旋弹簧复合减震构件是承担动载荷衰减、冲击能量吸收的核心部件，不同于单纯依靠弹性元件承载的结构，该构件将圆柱螺旋压缩弹簧与液压阻尼筒做同轴集成设计，能在承载静载荷的同时，快速耗散往复运动产生的振动能量，避免弹性元件反复回弹带来的持续振荡。从实际应用场景来看，这类构件既可以适配小型非道路行走设备的行走悬架，也可用于工业机柜、精密设备台架的被动隔振，还能作为小型动力设备的机脚缓冲元件，覆盖从几公斤到数百公斤载荷区间的缓冲需求。

　　从功能特性上拆解，该构件的阻尼筒为核心阻尼发生单元，筒身内部设置有带节流孔的活塞结构，当构件受外力产生轴向伸缩时，活塞在筒内油腔中往复移动，油液通过节流孔时产生的粘滞阻力会将振动的机械能转化为热能散出，以此实现对振动幅值的快速衰减；外套的圆柱螺旋弹簧则主要承担静载荷支撑，同时为阻尼筒提供往复复位的作用力，弹簧的节距、中径、丝径参数经过匹配计算，能够保证在额定载荷下的线性刚度区间覆盖常用工作行程，避免出现并圈冲击或者刚度突变的问题。构件上下两端的吊环式安装结构采用铰接式设计，能够适配安装面存在小幅角度偏差的装配场景，避免安装过程中产生额外的侧向弯矩，保护阻尼筒的密封结构与活塞杆不受偏载损伤，吊环的内孔尺寸经过标准化设计，可直接匹配常规规格的铰接销轴，不需要额外加工转接件就能完成装配。

　　在设计思路上，该结构优先保证了轴向承载的同轴度，弹簧的安装定位面分别贴合阻尼筒的下端底座与上端限位挡圈，挡圈与阻尼筒外筒采用过盈配合加定位销的固定方式，避免弹簧在往复压缩过程中出现径向窜动或者偏斜；活塞杆表面做了硬质氧化处理，表面粗糙度控制在Ra0.8以下，配合筒口的双唇口密封圈，既能减少往复运动的摩擦阻力，也能阻挡外界粉尘、泥水进入筒内污染油液，延长构件的使用寿命。阻尼筒的外筒采用薄壁无缝钢管加工而成，在保证足够结构强度的前提下控制整体重量，筒身外壁预留的环形限位台阶可以对弹簧的最大压缩量做硬限位，当外部冲击载荷超过额定值、弹簧压缩到极限位置时，上下限位面直接贴合承接载荷，避免弹簧被压并产生塑性变形，也防止阻尼筒活塞被顶到缸筒端部造成结构损坏。

　　从安装边界与尺寸适配角度来看，该构件的最大伸展长度、最小压缩长度差值覆盖了常规小型设备的缓冲行程需求，安装吊环的中心距在伸展状态下的尺寸可适配多数紧凑型安装空间，构件整体的最大外径由弹簧中径加两倍丝径决定，径向安装预留空间只需要比最大外径大10mm左右即可，不需要预留过大的径向避让空间。在实际选型匹配时，需要根据承载设备的自重、最大冲击加速度来匹配对应的弹簧刚度与阻尼阀系参数，该结构的阻尼特性为双向不等阻尼设计，压缩行程的阻尼力相对较小，能够柔和承接外部冲击载荷，回弹行程的阻尼力更大，能够快速抑制弹簧的回弹振荡，这种阻尼匹配方式既可以保证缓冲过程的平顺性，也能避免回弹过程中对安装基体造成二次冲击。

　　在三维建模过程中，该构件的各零件配合公差经过了严谨校核，活塞杆与导向套的配合采用间隙配合，保证往复运动顺畅无卡滞，弹簧两端的磨平圈数为1.5圈，保证弹簧安装后端面与定位面的贴合度超过90%，避免局部接触应力过大造成弹簧端圈断裂；上下吊环的铰接孔内可根据需求加装橡胶衬套，进一步过滤高频小幅振动，同时降低铰接位置的磨损速度，衬套的压装过盈量控制在合理区间，既不会出现衬套松动脱落，也不会因为过盈量过大造成衬套内孔变形影响销轴装配。这类集成式减震构件相比分开安装的弹簧与阻尼器，不需要额外设计弹簧导向与安装定位结构，整体装配流程更简单，占用安装空间更小，在紧凑型设备的缓冲结构设计中具备很高的适配性，建模时还原的各部分细节特征，也能直接用于后续的装配干涉检查、运动仿真模拟，帮助设计人员提前验证构件在整机中的运动行程是否存在干涉，安装位置是否满足维护更换的操作空间需求。
