带复位弹簧结构的电磁离合组件

　　做传动系统结构设计快十年，这类带双侧复位弹簧的电磁离合组件，在小功率机电传动场景里的适配性其实比很多人想象的要广，最常见的是小型交流稳压设备的动力切换工位，还有小型自动化送料机构的间歇传动节点，甚至部分小型办公机电设备的动力通断工位也能看到同结构的变体。先从实际工况说用途，这类组件核心作用是在电控信号触发下完成传动链路的接合与断开，断电状态下靠双侧对称布置的螺旋复位弹簧快速将离合推盘复位到分离位置，避免传动链路出现拖滞、带转的问题，相比单侧弹簧的离合结构，双侧对称布置的弹簧能让推盘复位过程受力更均匀，不会出现单侧偏磨导致的卡滞，这也是很多小空间安装场景优先选这类结构的核心原因。

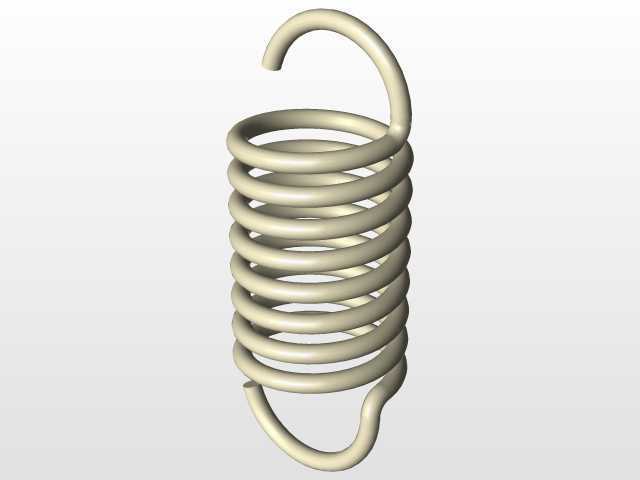

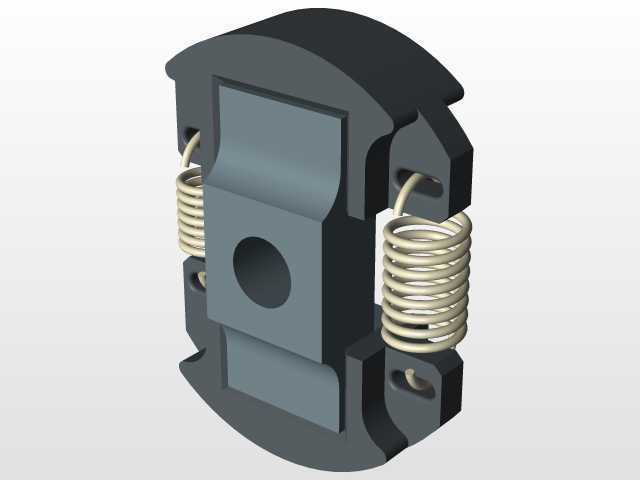

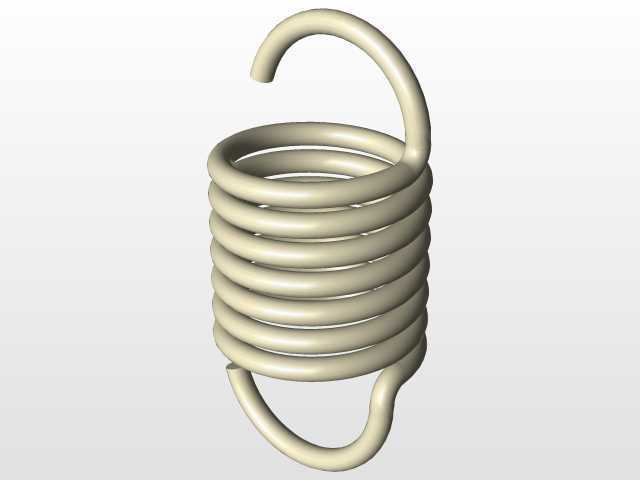

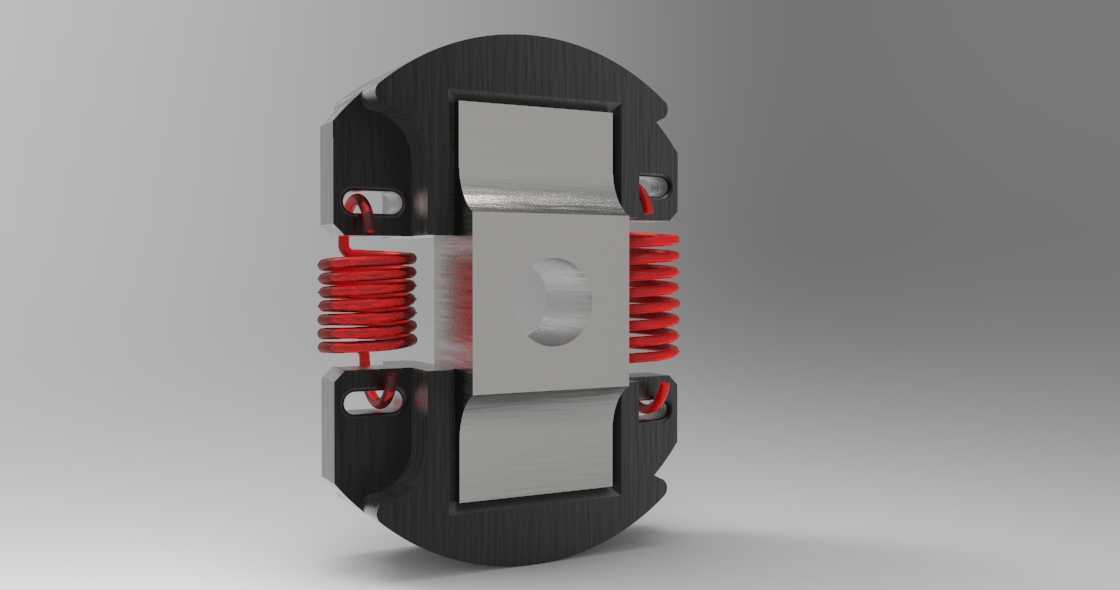

　　再拆解设计思路，整个组件的安装基座采用对称式椭圆轮廓，两侧预留的穿线孔位是给电磁线圈的引线做走线固定用的，避免引线在设备内部晃动被运动部件剐蹭。中间的金属推盘是直接和传动端面接触的部件，表面做了平面度处理，接合时能保证足够的接触摩擦力，不会出现打滑丢转的情况；推盘中心的凹位是和传动轴端的定位凸台配合的，安装时能快速完成同轴定位，不用反复调整径向位置，能减少现场装配的调校时间。两侧的复位弹簧选用等节距圆柱螺旋压缩弹簧，弹簧的预压量在设计时做了匹配计算，既保证断电后能快速推动推盘复位到完全分离位置，又不会因为弹簧预紧力过大导致电磁线圈吸合时需要的驱动力过高，造成线圈功耗上升、发热加剧的问题。

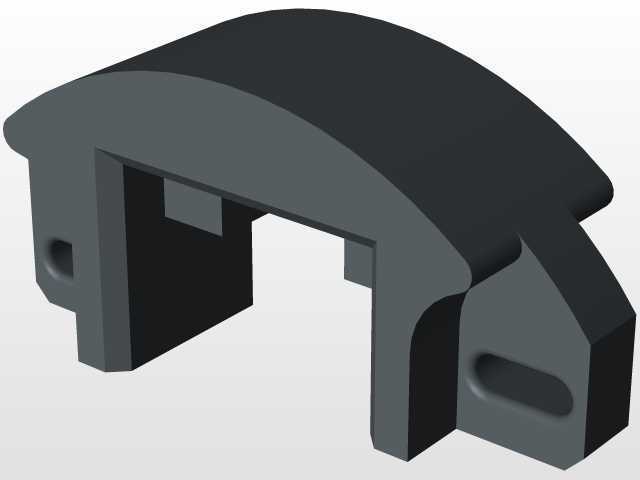

　　说下安装边界和尺寸相关的设计考量，整个组件的轴向厚度控制得比较紧凑，适合安装在内部轴向空间有限的小型设备腔体里，基座两端的弧形缺口是对应设备内部安装位的定位卡台做的适配，安装时直接卡入预设的卡槽就能完成径向固定，不需要额外设计复杂的安装支架。基座两侧的弹簧安装柱做了翻边处理，能避免弹簧在压缩、复位的往复运动中从安装位脱出，同时弹簧的内径和安装柱的外径做了小间隙配合，弹簧往复运动时不会出现径向窜动，减少工作过程中的异响和磨损。电磁线圈的部分内嵌在黑色基座的内部，和外部的金属推盘之间保留了均匀的气隙，这个气隙的尺寸在建模时做了反复校核，气隙过大会导致电磁吸合力不足，无法推动推盘完成接合动作，气隙过小则容易在推盘复位不到位时出现线圈和金属件的摩擦，造成绝缘层破损引发短路问题。

　　从实际应用的工况适配来看，这类离合组件适合的工作场景是传动扭矩不大、需要频繁通断传动链路的工位，比如交流稳压设备里的调压触头切换机构，用这类离合组件控制调压动作的启停，能避免调压到位后电机继续转动导致的调压过冲；还有小型输送带的间歇送料工位，通过电控信号控制离合的接合时长，就能精准控制送料的步距，不需要额外配置复杂的步进控制机构。设计时也考虑了日常维护的便利性，整个组件没有采用不可拆卸的铆接结构，所有部件都可以通过简单的工具完成拆解，后期如果出现弹簧疲劳、接触面磨损的情况，只需要更换对应零件就能完成维修，不需要整体更换整个组件，能降低设备后期的维护成本。另外，整个组件的外露金属件都做了防锈处理，在普通的室内工业环境下长期使用不会出现锈蚀卡滞的问题，适配大部分常规工业机电设备的使用环境要求。建模过程中对各个运动部件的干涉情况做了全行程校核，推盘从完全分离到完全接合的整个行程里，和基座、弹簧、安装柱之间都没有运动干涉，弹簧的压缩量在全行程里也处于材料的弹性变形区间，不会出现并圈导致的弹簧弹力突变问题，保证整个离合动作的顺畅性。
