采用Nozzel雾化技术的基础化油器结构设计

　　在小型通用内燃机、园林动力机械、小型发电机组以及老式摩托类动力设备的燃油供给系统中，化油器是承担燃油与空气精准混合、为燃烧室提供合格浓度可燃混合气的核心部件，其雾化效果直接决定动力输出的平顺性、燃油燃烧效率以及尾气排放水平。这款化油器结构在传统柱塞式化油器的基础上做了针对性优化，核心引入Nozzel雾化技术，打破传统化油器依靠进气负压单纯吸出燃油、靠气流撕扯破碎油滴的雾化逻辑，在燃油出口位置设置了专用的雾化喷嘴结构，让燃油在喷出的瞬间就完成第一次细碎雾化，再配合进气道内的高速气流完成二次混合，能在更低的进气负压下获得更均匀的混合气，尤其适配小排量单缸内燃机在低转速、小节气门开度工况下的供油稳定性，解决传统结构在冷启动、怠速工况下容易出现的油滴沉积、混合气浓度不均导致的怠速抖动、加速迟滞问题。

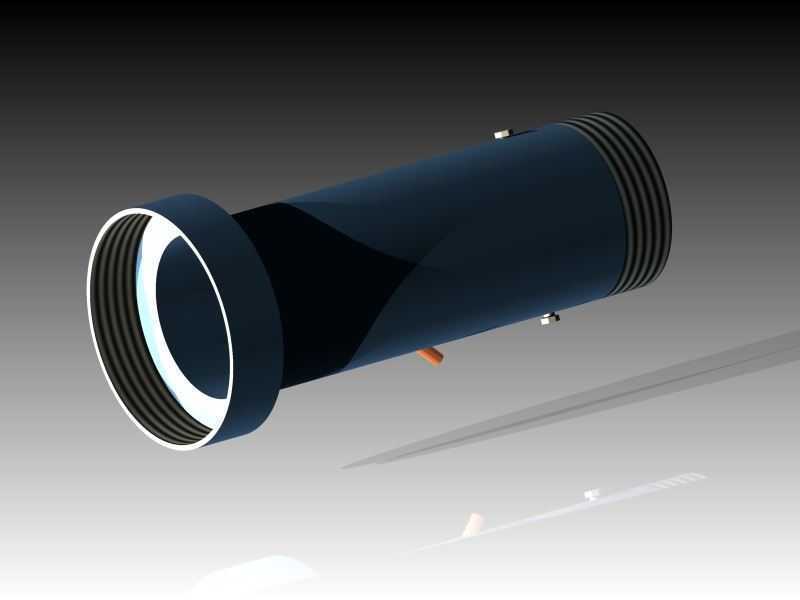

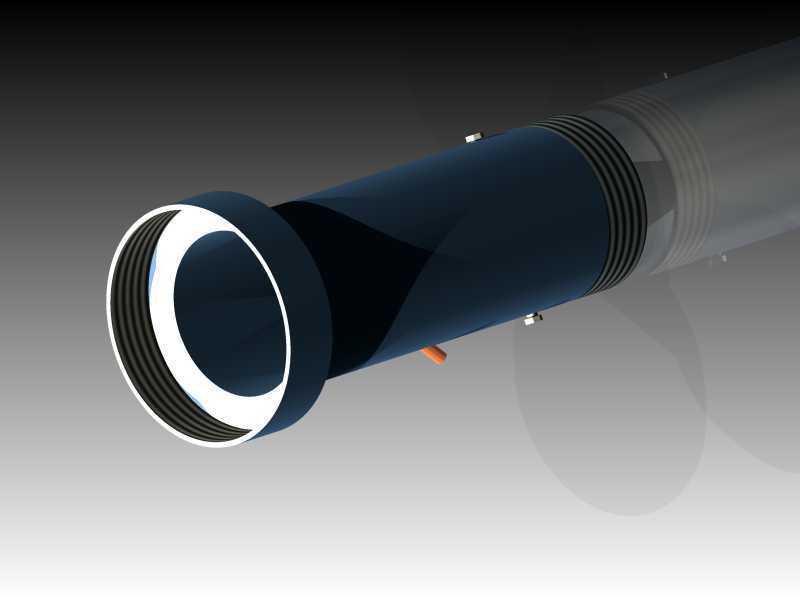

　　从结构布局来看，整体采用筒式同轴设计，主体为圆柱形腔体，一端为带外螺纹的进气连接端，可直接对接空气滤清器的出气接口，螺纹规格适配主流小型通用机的空滤连接尺寸，安装时无需额外做转接法兰，仅需在螺纹处缠绕密封胶圈即可保证进气负压不泄漏；另一端为与发动机进气歧管对接的安装端面，端面设置有定位止口，能保证装配时与进气道的同轴度，避免因安装错位导致的进气偏流，影响各缸（单缸机型则为燃烧室进气口）的混合气均匀性。腔体侧面设置有燃油接入接头，接头采用斜向布置角度，避免燃油管路安装后与周边的油门操纵机构、机身固定结构产生干涉，接头内径匹配常规内径6mm的燃油软管，插拔后通过卡箍即可完成固定，无需特殊的快接结构，适配售后维修市场的通用配件更换需求。

　　设计过程中重点对雾化喷嘴的位置做了反复校核，将喷嘴出口设置在进气道内气流流速最高的喉口位置偏下3mm处，既保证燃油喷出后能第一时间被高速气流裹挟，又避免喷嘴位置过于靠近喉口最小截面导致的进气阻力增加，经过流道仿真验证，该位置的气流流速能达到35-45m/s，足以将第一次雾化后的燃油颗粒进一步破碎到10微米以下的粒径，保证混合气在进入燃烧室前就能形成均匀的油气混合状态，减少湿壁现象的产生。同时在腔体外部设置了两个对称的限位凸点，用于安装节气门操纵摇臂的回位弹簧固定座，凸点的位置经过运动干涉校核，在节气门从全闭到全开的整个转动行程中，摇臂与弹簧都不会与化油器主体、周边安装结构产生刮碰，保证油门操纵的顺滑性。

　　不同于传统化油器将油针与柱塞设置在腔体上部的结构，这款设计将油量调节结构集成在腔体内部的侧置导轨上，减少了上部突出的结构体积，能让化油器整体的安装外轮廓更紧凑，对于安装空间局促的小型手持式动力设备，比如割灌机、小型油锯、便携发电机组来说，能大幅降低布置难度，不需要为了避让化油器的上部结构特意修改机身的覆盖件造型。在密封结构设计上，所有活动部件的位置都设置了耐油橡胶密封圈，能适应-20℃到60℃的工作环境温度，避免因温度变化导致的密封件老化失效，减少燃油渗漏的风险；同时进气端的螺纹连接位置设置了环形密封槽，配套的橡胶密封圈卡入槽内后，不会因为安装时的旋转动作导致密封圈移位，保证长期使用后的进气密封性，避免因漏气导致的混合气过稀、发动机转速不稳问题。

　　从实际应用场景出发，这款化油器结构不仅可以适配全新开发的小型通用动力机型，也可以作为传统同规格化油器的升级替换配件，不需要修改原有的安装接口、操纵机构连接位置，直接替换即可获得更好的雾化效果，尤其对于高海拔地区使用的动力设备，更好的燃油雾化效果能弥补高海拔空气密度低导致的混合气过浓问题，让发动机在高海拔环境下也能保持稳定的动力输出，减少积碳的产生。在建模过程中，所有的配合尺寸都按照通用机械零部件的公差标准做了预留，运动部件之间的配合间隙控制在0.05-0.1mm之间，既保证活动部件的运动顺滑，又不会因为间隙过大导致的燃油渗漏、气压泄漏问题；所有的圆角、倒角都按照机加工工艺要求做了设置，没有出现无法加工的尖锐内角，主体结构可以采用压铸铝合金工艺成型，后续仅需对配合面做少量机加工即可完成生产，加工成本与传统化油器基本持平，适合批量量产应用。
