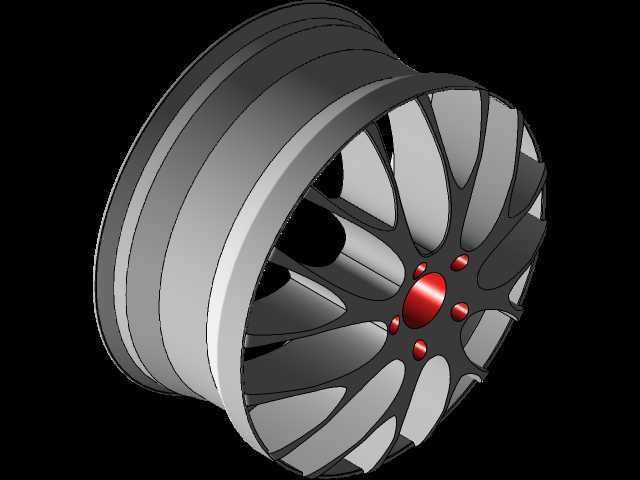

乘用车多辐条铝合金轮毂结构设计

　　日常做整车底盘行走系统的结构匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个多辐条轮毂的设计，首先要兼顾簧下质量控制、动平衡精度、制动系统避让空间三个核心工程目标，不能只做外观曲面的堆砌。先从安装边界说起，中心定位孔的尺寸是匹配对应车型的轴头直径做的公差配合，通常采用H7级过渡配合，保证轮毂装车后不会出现径向跳动，五个螺栓孔的节圆直径严格对应原厂车轴的法兰安装孔位，每个螺栓孔周边都做了局部加厚的应力分散结构，避免车辆过颠簸路面、急加速急制动时，安装孔位置出现应力集中导致的开裂。轮辋部分的尺寸设计，要匹配对应规格的子午线轮胎，轮缘的高度、胎圈座的角度都严格遵循轮胎安装的国标要求，胎圈座位置做了表面粗糙度的控制，

　　保证轮胎充气后胎圈与轮辋紧密贴合，不会出现高速行驶下的轮胎脱圈风险，同时轮辋的内侧预留了平衡块的安装位置，不管是粘贴式还是卡扣式平衡块都有足够的装配空间，满足后期轮胎动平衡的调校需求。轮辐的设计采用了多辐条分叉式结构，这种结构不是单纯为了外观好看，每一根辐条的截面都是变厚度设计，靠近中心安装盘的位置厚度更大，往轮辋方向逐渐收薄，既可以保证径向、侧向的承载能力，又能尽可能降低整体重量，减少簧下质量，提升整车的悬挂响应速度。辐条之间的镂空间隙，是专门为制动系统预留的散热通道，不管是盘式制动的通风盘还是普通实心盘，车辆行驶时气流可以通过辐条间隙直接冲刷制动盘表面，带走制动过程中产生的热量，避免长距离制动出现热衰减，提升行车安全性。

　　中心的装饰盖安装位做了卡扣式结构设计，尺寸匹配通用的轮毂中心盖，安装后可以遮挡中心螺栓和轴头，避免泥水、灰尘侵蚀轴头螺纹，同时也能优化轮毂中心位置的空气动力学表现，减少高速行驶时的乱流。在建模过程中，所有的曲面过渡都做了圆角处理，尤其是辐条与轮辋、辐条与中心安装盘的连接位置，没有尖锐的直角，一方面是避免应力集中，提升结构疲劳强度，另一方面也方便后期的铸造或者锻造工艺成型，减少机加工的工序，降低生产过程中的废品率。实际装车验证环节，这个轮毂的偏距设计是经过匹配计算的，不会超出车身翼子板的边界，也不会在转向时与减震器、下摆臂发生运动干涉，转向最大角度时轮胎与轮拱内衬的间隙保留了足够的安全余量，就算是加装防滑链也有足够的空间。

　　日常使用场景里，这种多辐条结构的轮毂相比少辐条的设计，日常清洗的时候更容易擦拭到辐条背面的灰尘，同时辐条数量多的情况下，单根辐条承受的载荷更小，就算经过坑洼路面受到冲击，载荷也能分散到更多辐条上，降低单根辐条断裂的风险。另外轮辋的气门嘴安装孔位置做了局部加厚，预留了标准气门嘴的安装空间，不管是橡胶气门嘴还是金属气门嘴都能正常装配，不会出现漏气的情况。整个轮毂的设计过程中，还做了模拟受力分析，在满载、过弯、冲击等不同工况下，最大应力值都远低于铝合金材料的屈服强度，保证足够的安全系数，同时重量控制在同尺寸轮毂的合理区间，不会额外增加车辆的能耗。
