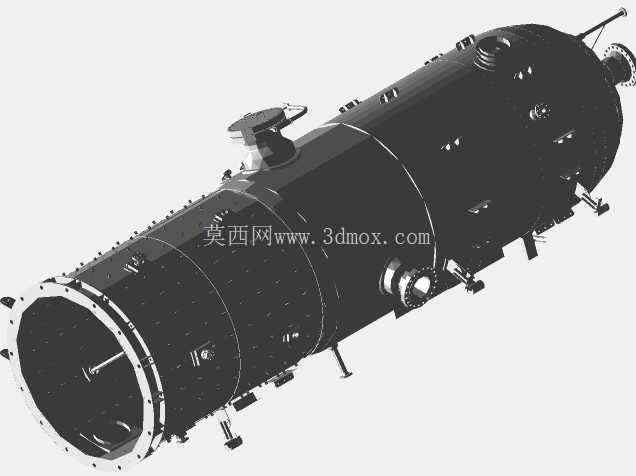

卧式球形封头高压气体分离压力容器结构

　　该承压罐体主要应用于石油炼化、天然气净化、化工合成等工业场景的气液两相分离工序，在77kg/cm²g的高压工况下完成工艺介质内的液滴、固体杂质与气相组分的分离，保障后续工段的气源洁净度，避免杂质进入压缩机、反应釜等核心设备造成叶轮冲蚀、催化剂中毒等生产故障。从结构设计来看，罐体采用卧式长筒布局，两端配置标准球形封头，相较于椭圆形封头，球形封头在同等承压等级下壁厚冗余更合理，能有效降低高压工况下的封头应力集中系数，筒身与封头的连接环缝采用全焊透坡口设计，焊后需做整体消应力热处理与射线探伤，满足高压容器的焊缝质量要求。

　　筒身顶部设置多组不同规格的接管接口，其中大口径人孔结构用于设备检修期的内部构件更换与清理，人孔盖采用快开式压环锁紧结构，兼顾密封可靠性与操作便捷性；其余小口径接口分别对应进气、出气、排污、液位检测、安全附件安装等功能，所有接管与筒身的连接均采用加厚补强圈结构，抵消开孔造成的筒体强度削弱，避免高压工况下接管根部出现裂纹泄漏。筒身侧面布置的唇式喷嘴是该设备的核心内件接口，这类喷嘴采用渐缩流道设计，能让进入罐体的带压气流形成稳定的旋流场，利用离心力将介质中裹挟的重相液滴甩向筒体内壁，沿壁面流入底部排污腔，气相则在罐体中部的沉降区完成流速降低后从顶部出口排出，喷嘴的安装角度与伸入筒身的长度经过流场仿真校核，避免气流直接冲击对面筒壁造成局部冲蚀磨损，同时减少罐内的气流死区，提升分离效率。

　　罐体底部设置多组鞍式支座，支座的垫板与筒身采用连续角焊缝连接，其中一端支座设计为滑动式结构，预留设备运行过程中因温度变化产生的热胀冷缩位移量，避免热应力作用在支座与基础的连接螺栓上造成结构损坏；支座的安装孔位间距、地脚螺栓规格均按照高压容器的安装规范设计，可直接适配常规混凝土设备基础的预埋螺栓布局，安装时无需额外做支座改制。从建模细节来看，整个罐体的所有法兰密封面均采用突面结构，密封垫片选用金属缠绕垫，适配高压工况下的密封要求，法兰螺栓孔的位置度公差严格按照压力容器法兰标准设定，可直接与标准管路配件完成装配；筒身外壁的吊耳结构布置在重心两侧的合理位置，满足设备整体吊装的强度要求，吊耳的焊接位置做了局部补强，避免吊装时筒身局部变形。

　　设备的整体长径比经过优化，既保证了气相在罐内有足够的沉降停留时间，满足分离效率要求，又不会让罐体总长过大造成运输、安装的空间限制，筒身的壁厚按照内压圆筒强度计算公式核算，同时考虑了腐蚀裕量与钢板负偏差，在满足77kg/cm²g工作压力的强度要求前提下，尽可能控制罐体整体重量，降低制造成本与安装吊装难度。
