乘用车辆越野花纹橡胶轮胎结构设计

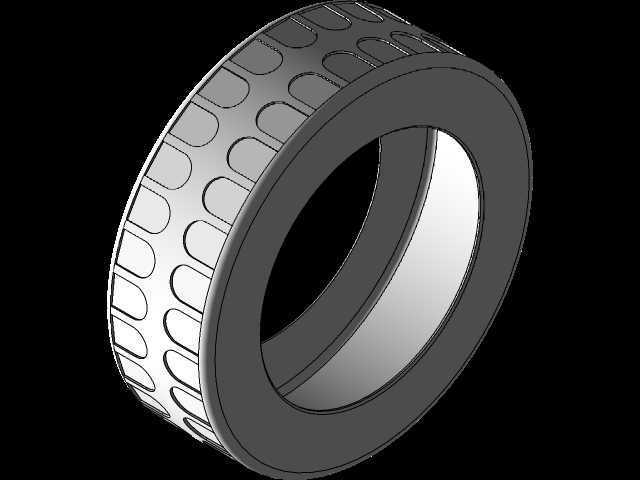

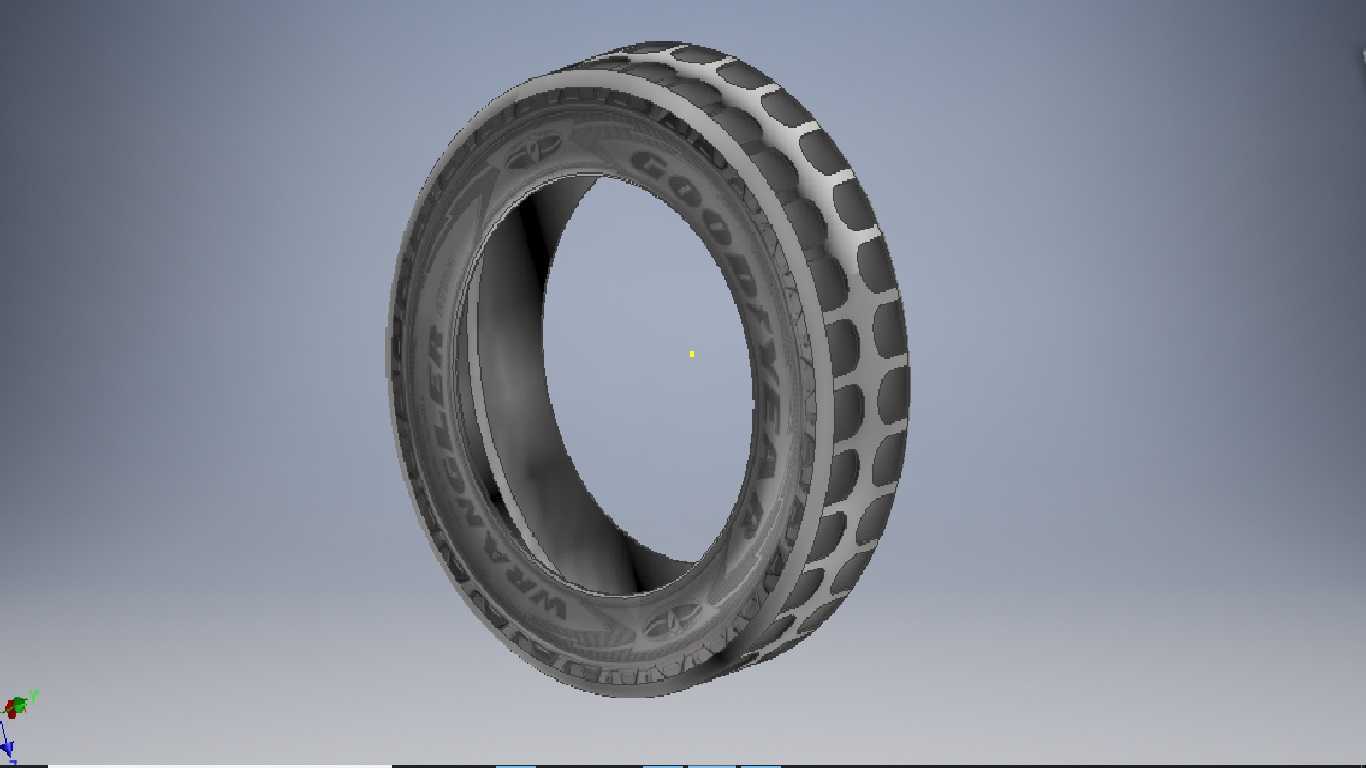

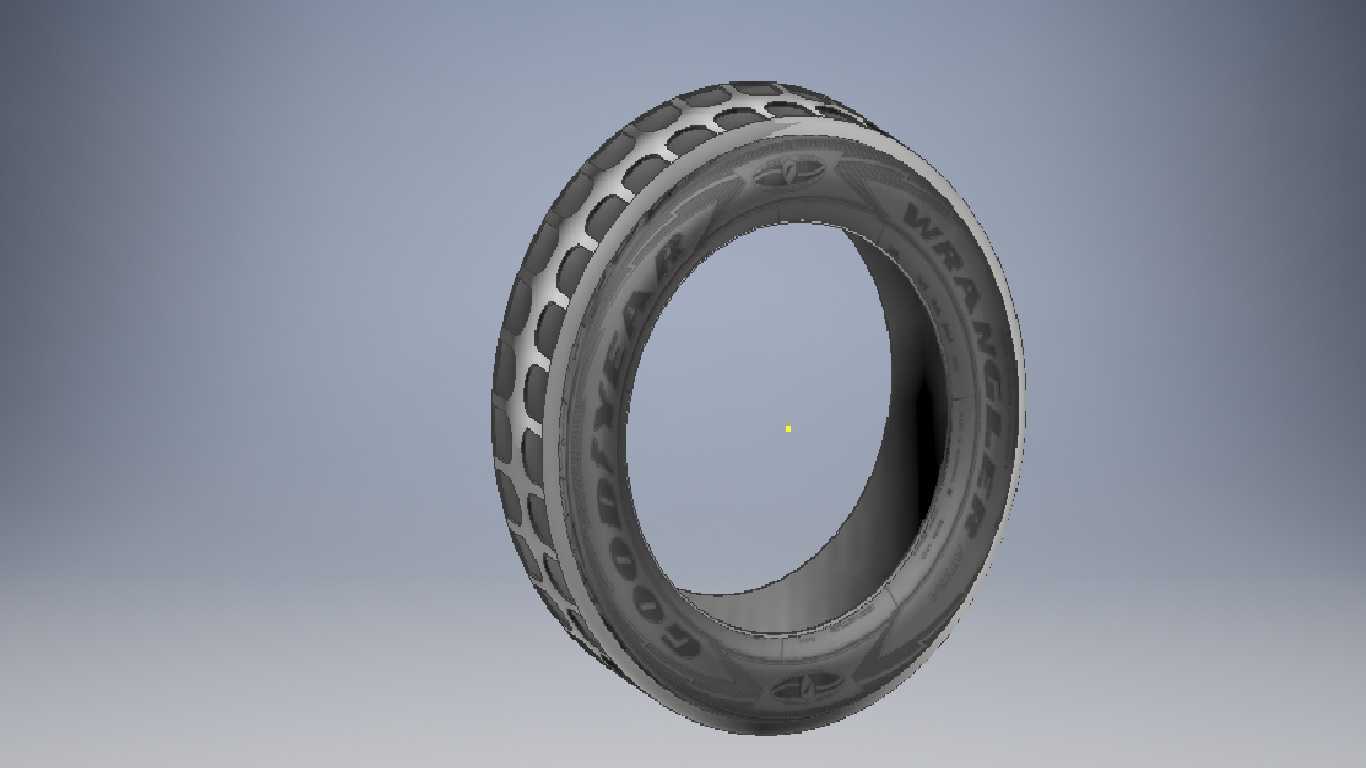

　　在非铺装路面行驶的乘用车辆、越野作业车辆的行走系统中，轮胎是直接与地面接触的核心承载部件，这套三维结构完整还原了越野取向轮胎的胎面花纹、胎侧标识、胎圈轮廓与内部腔体结构，可直接用于整车总装布置匹配、行走系统运动干涉校核、轮胎周边护板与轮拱的间隙验证工作。从实际工程应用场景来看，这类带块状深花纹的轮胎主要适配需要在碎石路、泥泞路、浅沙路面通行的车辆，日常铺装路面行驶时也能提供足够的抓地冗余，胎面的块状花纹沟槽设计，能够在泥泞路面快速排出胎面附着的泥浆，避免花纹被填满后失去抓地力，碎石路面行驶时，块状花纹的刚性支撑结构可以分散胎面受到的局部冲击力，减少尖锐碎石扎穿胎体的概率。做结构设计时，首先要匹配轮辋的安装尺寸，

　　胎圈位置的直径公差需要严格控制在轮辋适配的公差带范围内，过盈量太小会导致车辆行驶过程中轮胎脱圈，过盈量太大则会给装配工序带来额外难度，甚至装配时损伤胎圈的钢丝圈结构。胎侧的弧度设计需要兼顾缓冲性能与侧向支撑能力，胎侧过薄会导致车辆急转弯时胎侧变形量过大，影响操控稳定性，胎侧过厚则会降低轮胎对路面细碎颠簸的过滤能力，影响乘坐舒适性。胎面的花纹排布采用了变节距设计思路，不同大小的花纹块交错排列，能够打破轮胎滚动时的共振频率，降低铺装路面行驶的胎噪，花纹沟的深度按照越野使用场景设定，足够的沟深可以保证轮胎磨损到安全线之前都能维持足够的非铺装路面抓地力，同时花纹沟底部的加强筋结构，可以避免花纹块在大扭矩输出时出现过度形变，

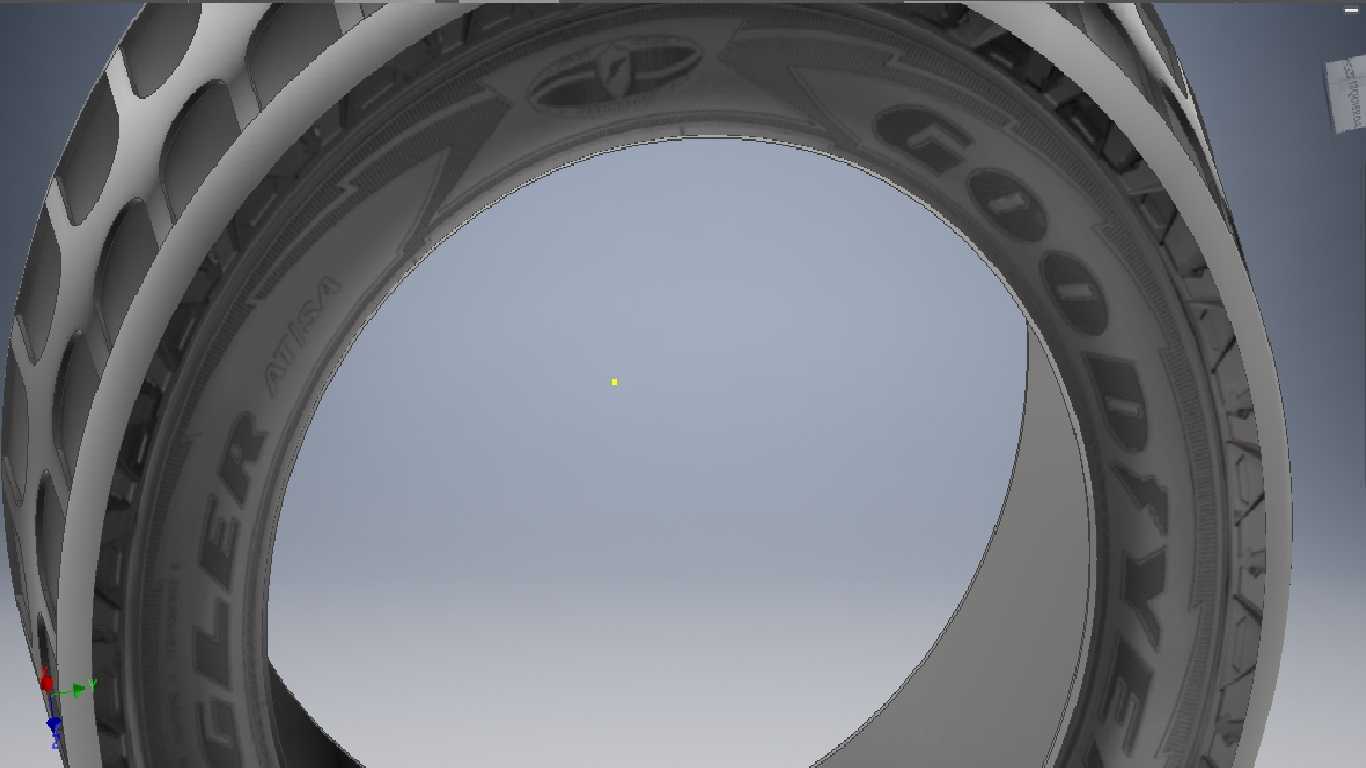

　　减少花纹块根部撕裂的故障概率。从安装边界来看，轮胎装入匹配轮辋之后的整体外径、断面宽度需要和整车的轮拱空间匹配，转向轮的最大转角位置不能和轮拱内衬、悬架摆臂、减震器部件发生运动干涉，减震器压缩到极限行程时，轮胎胎面与轮拱的最小安全间隙需要保留足够的冗余量，避免颠簸路面行驶时轮胎蹭到轮拱造成部件损坏。胎侧的标识区域做了凹陷的字符结构，还原了实胎的品牌标识、规格参数、速度级别、载重指数的标识位置，在做整车可视化展示、维修培训课件制作时，这套模型可以直接调用，不需要额外做外观细节的二次修整。内部腔体的轮廓完全按照真实充气轮胎的内腔形态建模，在做轮胎气压仿真、接地压力分布分析时，可以直接导入CAE软件划分网格，

　　不需要重新修整模型的曲面连续性。胎圈位置的轮廓和轮辋的胎圈座完全贴合，做轮胎装配模拟、爆胎过程仿真时，模型的接触对设置可以直接基于现有曲面完成，不需要额外调整配合面的位置。很多新手工程师在做整车总装时，容易忽略轮胎在不同载荷下的形变量，直接用自由状态的轮胎模型做间隙校核，导致实际装车后满载工况下轮胎和周边部件发生干涉，这套模型的胎体厚度、橡胶材质对应的形变参数参考了同规格实胎的物理特性，在做运动校核时可以根据载荷情况调整轮胎的压扁量，更贴近实际装车后的状态。另外胎面花纹的倒角设计也做了还原，花纹块边缘的小倒角可以避免轮胎新胎状态下花纹块边缘过于尖锐，减少铺装路面行驶时的初期异常磨损，同时也能降低花纹块边缘受到侧向冲击时崩块的概率。
