汽车无轮毂轮辋结构三维设计

项目分类:汽车 发布时间:2024-09-25 ID:777227
  • 汽车无轮毂轮辋结构三维设计
  • 汽车无轮毂轮辋结构三维设计
  • 汽车无轮毂轮辋结构三维设计

  在汽车行走系统的部件开发环节,轮辋作为连接轮胎与车桥传动端的核心承载构件,其结构合理性直接关系到整车行驶的平顺性、承载可靠性以及动态平衡表现。不同于传统带中心轮毂的轮辋结构,本次设计的无轮毂轮辋将承载连接点均匀布置在轮辋内侧的环形安装面上,取消了传统结构中心的轮毂辐盘区域,在满足同等承载要求的前提下,为轮辋中心区域预留了更大的布置空间,可适配特殊结构的制动组件、轮毂电机或者个性化装饰结构,多用于定制改装车辆、特种展示车辆以及概念样车的行走系统搭建。从实际应用场景来看,这类无轮毂轮辋常出现在定制改装车展、影视道具车辆以及小众特种作业车辆上,部分采用轮边驱动结构的小型特种车辆也会选用这类轮辋,将驱动、制动组件完全集成在轮辋环形腔体内部,

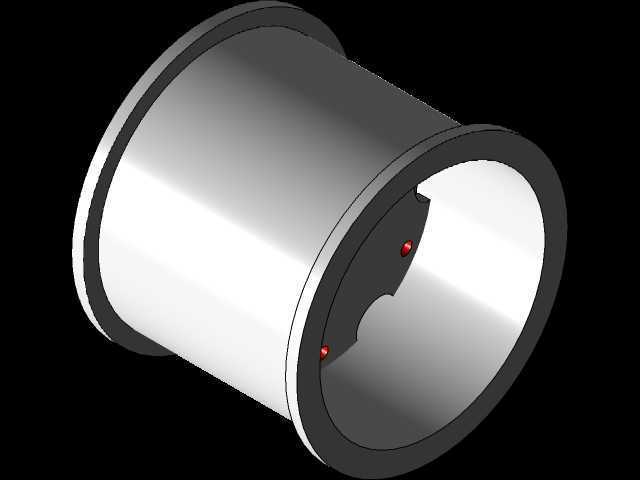

  进一步压缩行走机构的轴向占用空间,为车身其他功能模块留出更多布置余量。在结构设计思路上,首先需要明确轮辋的基础安装边界:轮辋的胎圈座尺寸严格匹配对应规格的真空轮胎,保证轮胎安装后的密封性能与径向定位精度,避免高速行驶时出现轮胎脱圈、漏气等风险。轮辋内侧均匀分布的6个安装凸台,是整个轮辋的受力传递节点,每个凸台的位置度公差需要控制在0.1mm以内,保证轮辋安装后整体的径向圆跳动与端面圆跳动满足行驶要求,避免高速转动时出现异常抖动。凸台内部设计有贯穿的安装孔,用于和传动连接盘进行螺栓固定,孔位周边做了局部加厚处理,分散螺栓预紧力与行驶过程中传递的冲击载荷,避免应力集中导致的结构开裂。轮辋主体采用环形等强度截面设计,

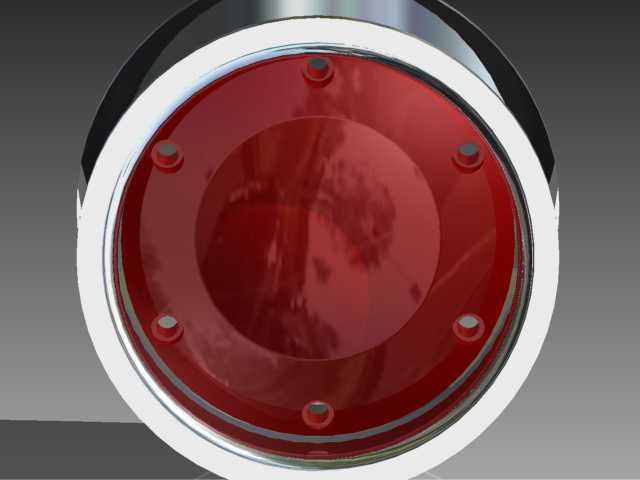

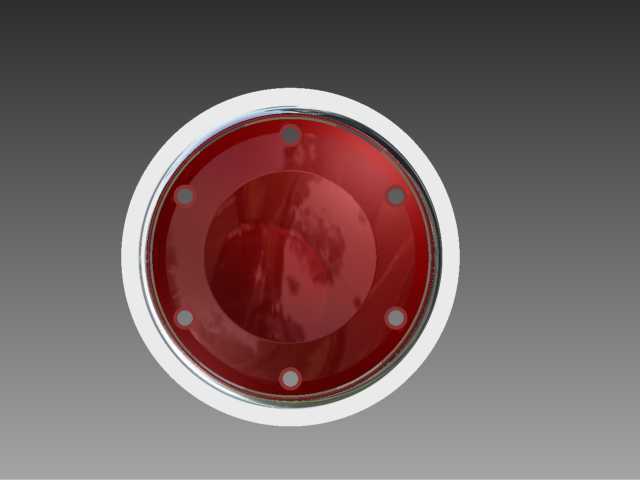

  轮缘部分做了圆弧过渡强化,应对轮胎充气后的胀紧力以及过坑、过减速带时的侧向冲击载荷;轮辋外侧的装饰面采用亮面红色涂装设计,与银色金属质感的轮辋基体形成视觉对比,满足改装场景下的外观展示需求。从安装边界来看,这款无轮毂轮辋的轴向宽度与同规格传统轮辋保持一致,可直接适配对应ET值的安装连接盘,不需要额外改动车辆的转向节、悬架安装位置,降低改装过程中的适配难度。轮辋的中心通孔直径远大于传统轮毂结构,在安装时需要配套专用的环形连接支架,支架通过周向均布的连接点与轮辋内侧凸台固定,另一端连接车桥轴端或者轮边驱动单元,整个传动路径的受力从中心轴端分散到环形连接面,相比传统辐条式轮毂,受力分布更加均匀,在承受大扭矩冲击时不容易出现辐条断裂的问题。

  在细节设计上,轮辋的胎圈座位置加工有标准的轮辋槽,方便轮胎拆装时的胎圈避让,降低轮胎安装的操作难度;安装凸台的接触面做了铣平处理,保证连接时的面接触精度,减少螺栓松动的风险;轮辋的内外表面都做了圆角过渡处理,避免尖锐边角导致的应力集中,同时也防止安装过程中划伤轮胎或者操作人员。针对动态使用场景,设计时还考虑了轮辋的动平衡特性,通过调整环形基体的壁厚分布,将轮辋自身的不平衡量控制在5g以内,减少后续动平衡调整时需要添加的配重块数量,提升高速行驶的稳定性。不同于常规量产车的标准轮辋,这款无轮毂结构在设计时没有沿用传统的辐条传力路径,而是通过环形闭合结构实现载荷的周向分散,在承受垂直载荷时,轮辋环形截面的受力更加均匀,不会出现传统辐条轮辋上辐条与轮辋连接位置的应力峰值,对于大冲击载荷的适应能力更强。在实际选型适配时,需要注意配套的连接支架强度要与轮辋承载能力匹配,连接螺栓的强度等级不低于10.9级,保证大扭矩传递时的连接可靠性;同时轮辋内侧的安装空间需要提前核对制动组件、驱动单元的外形尺寸,避免转动时出现运动干涉。这类结构的轮辋虽然在量产民用车辆上应用不多,但在定制改装、特种车辆开发领域有着独特的应用优势,其开放式的中心结构既可以实现独特的视觉展示效果,也能为特殊功能组件的集成提供充足空间,是行走系统部件差异化设计的典型方向。
