该轮圈结构面向乘用车外观改装与底盘行走系统配套场景,主要用于替换车辆原厂车轮总成中的轮毂部件,承担轮胎安装定位、轮端载荷传递、制动系统避让以及整车侧面造型表达等任务。轮辋外侧采用连续环形轮廓,截面在建模中保持均匀过渡,既对应轮胎胎圈的贴合区域,也为轮缘承受侧向冲击预留足够的结构宽度。外圈使用紫色视觉材质表现,重点突出轮辋环带与内部辐条之间的层次关系,便于在方案评审时快速识别外轮廓边界。

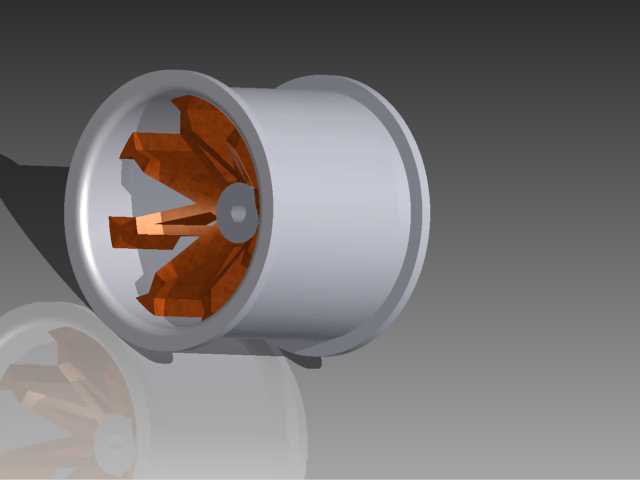

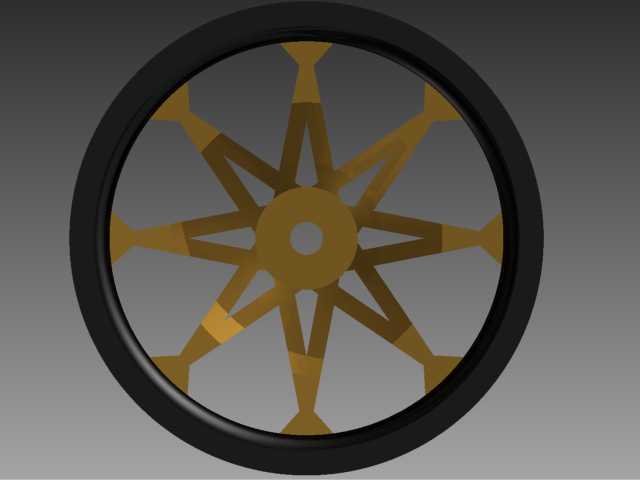

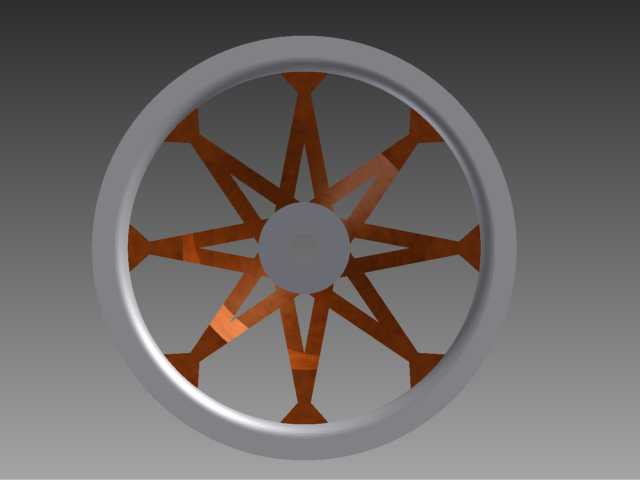

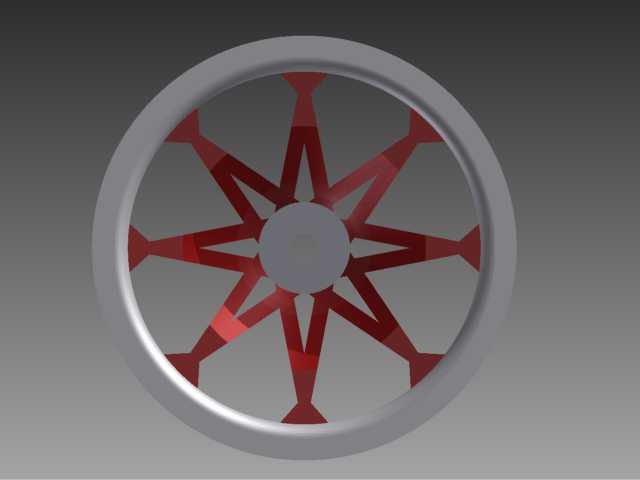

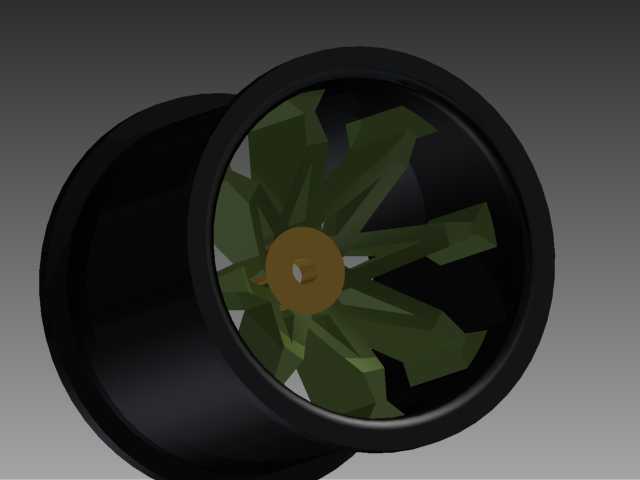

轮圈内部采用星形多辐条布局,辐条从中心轮毂座向外呈放射状展开,并在相邻辐条之间形成较大镂空窗口。这种布置一方面减少轮圈中部的实体材料堆积,使旋转质量集中在靠近轮辋的位置;另一方面让制动盘、制动卡钳和轮端紧固件周围拥有更通畅的散热空间。车辆在连续制动后,热量可通过辐条间的开放区域随气流排出,降低热辐射对轮胎内侧和轮辋表面的影响。辐条根部在中心座附近交汇,形成较宽的承载区域,端部则与轮辋内壁相连,传递路面冲击、驱动力和制动力。
从结构设计思路看,中心区域设置圆形安装座,中间孔位对应轮毂轴头通过空间,周围可按实际车型布置螺栓孔分布圆。建模时需要优先锁定中心孔、螺栓孔节圆、轮辋名义直径、轮缘宽度和偏距等关键边界,再围绕这些基准建立辐条曲面。星形辐条并非简单等宽杆件,而是在靠近中心处加厚、向外侧逐渐展开,并在转折位置保留圆滑过渡,以降低应力集中。对于改装轮圈而言,辐条造型不仅决定视觉辨识度,也影响模具分型、切削加工余量以及后期动平衡校正块的布置。
安装边界方面,轮圈内侧必须与车辆悬架、转向节、卡钳和轮毂轴承保持安全间隙。辐条背面的凹陷深度不能无限制加大,否则在大转角或悬架压缩时可能与制动卡钳发生干涉;轮辋内槽宽度也要与所选轮胎规格匹配,胎圈座直径和唇边角度需满足装拆要求。若用于实车开发,还应结合螺栓孔数量、中心孔直径、载荷等级和气门嘴位置进行校核。三维模型中可通过旋转剖切、装配干涉检查和轮端爆炸视图,确认轮胎、制动盘、卡钳、轮毂轴头及紧固件之间的相对位置。

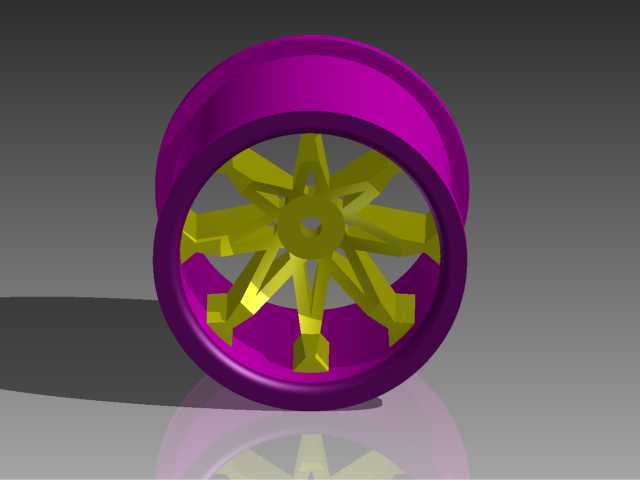

外形表达上,该方案以金色辐条与紫色轮辋形成强烈对比,适合展示个性化改装风格。轮辋环带保持完整闭合,辐条末端沿圆周均匀分布,整体具有明显的旋转对称特征。进行曲面建模时,可先绘制中心安装座和轮辋中心线,再以单根辐条建立特征并按圆周阵列,随后对阵列交接处进行合并与圆角处理。这样既能保证多根辐条的角度一致性,也便于后续调整辐条数量、宽度和扭转角度。若进入工程化阶段,还需在辐条背面设置补强筋或减重腔,并根据铸造、锻造或数控加工工艺修正拔模斜度、壁厚和刀具可达区域。
在实际使用中,轮圈需要同时承受垂直静载、起步加速扭矩、制动反扭矩、转弯侧向力以及过坑冲击。星形镂空结构虽然有利于散热和轻量化,但每根辐条的截面惯性矩、根部圆角和连接宽度都应结合材料工艺进行复核。对于展示级模型,外观曲面连续性和材质分区是重点;对于生产级设计,则要进一步补充轮辋槽底、气门孔、螺栓孔倒角、中心孔配合面和平衡块安装面等细节。该模型可作为汽车改装轮毂方案评审、轮端装配教学、外观造型验证以及零部件结构建模练习的参考对象。
