深沟球滚动轴承精密三维结构设计

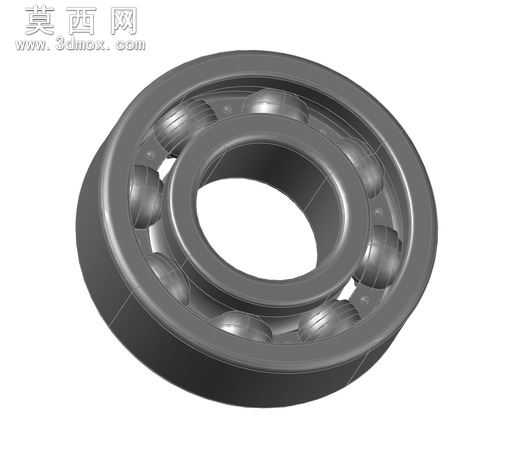

本作品为深沟球滚动轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的通用设计规范，先以旋转凸台特征生成轴承内圈与外圈的基础基体，精准控制内外圈的滚道曲率半径、沟道位置与配合公差，确保滚道表面与滚动体的接触弧度完全匹配，为轴承的低摩擦运转提供结构基础。随后通过圆周阵列特征生成均匀分布的钢质滚动体，每个滚动体的直径公差、球心位置度都经过参数化约束，保证所有滚动体与内外滚道的接触间隙一致，避免运转过程中出现偏载、卡滞问题。保持架部分采用兜孔式结构设计，通过拉伸切除与阵列特征完成每个兜孔的造型，兜孔与滚动体之间预留合理的活动间隙，既可以分隔滚动体避免相互摩擦，又能引导滚动体在滚道内顺畅滚动，同时保持架的轻量化镂空结构也有效降低了轴承整体的自重与运转惯量。材质渲染阶段，内外圈与滚动体赋予高铬轴承钢材质，调整金属粗糙度与反射参数还原轴承钢淬火后的细腻金属光泽与高硬度质感，保持架则赋予冲压冷轧钢板材质，区分不同部件的材质视觉差异，整体渲染效果清晰呈现轴承各部件的装配关系与结构细节。设计过程中重点考量了轴承的径向承载能力与高速旋转适配性，所有结构参数均参考通用深沟球轴承的标准尺寸系列，模型可直接用于机械装配仿真、运动干涉检查、产品演示动画制作等场景，也可作为机械设计教学中典型标准件建模的参考案例，帮助学习者掌握旋转类零件、圆周阵列特征、装配配合约束的建模技巧。
