曲面投影演示用带胎纹轮圈结构

　　在日常的机械结构设计工作中，经常会遇到需要在圆弧、环形这类连续曲面上完成特征投影、纹路贴合的需求，尤其是涉及行走类轮体、环形包覆件的开发环节，很多刚接触三维建模的工程师容易出现投影变形、特征错位、纹路与曲面曲率不匹配的问题，这个轮体结构正是针对这类曲面投影操作做的具象化演示载体，能帮从业者快速理解环形曲面上特征映射的逻辑。从实际应用场景来看，这类带胎面纹路的环形轮体，既可以作为小型非道路行走设备的行走轮原型参考，也能作为曲面建模教学中的实操案例，帮设计人员掌握包覆、投影、曲面偏移这类常用命令在环形工件上的操作要点，避免实际生产中出现胎纹脱模斜度不足、曲面特征断裂的问题。从功能特性上看，这个轮体采用整体式环形结构，

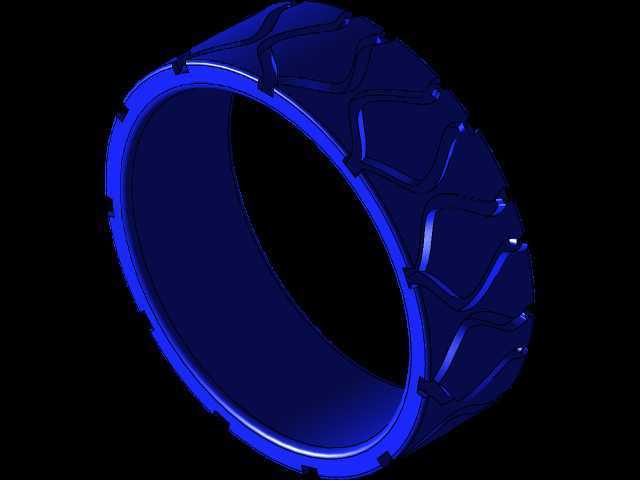

　　轮辋部分为光滑等厚圆柱面，内壁预留了与轮毂配合的安装定位边界，轮辋外壁的胎纹采用块状断续设计，每一块胎纹的凸起高度保持一致，纹路走向完全贴合轮体的周向曲率，没有出现特征拉伸变形的问题，轮体边缘做了均匀的缺口设计，这类缺口既可以作为安装时的周向定位卡槽，也能在演示投影操作时作为特征对齐的参考基准，方便设计人员核对投影路径的偏移量。设计思路上，这个结构没有做复杂的内部加强筋或者轮毂连接结构，核心是突出外壁曲面的投影特征：首先构建基础的环形旋转基体，确定轮体的基础壁厚与内外径尺寸，保证内壁的圆柱面精度满足与轮毂的过渡配合要求，之后在平面草图上绘制需要投影的胎纹轮廓与路径线条，通过曲面投影命令将平面草图映射到环形外曲面上，

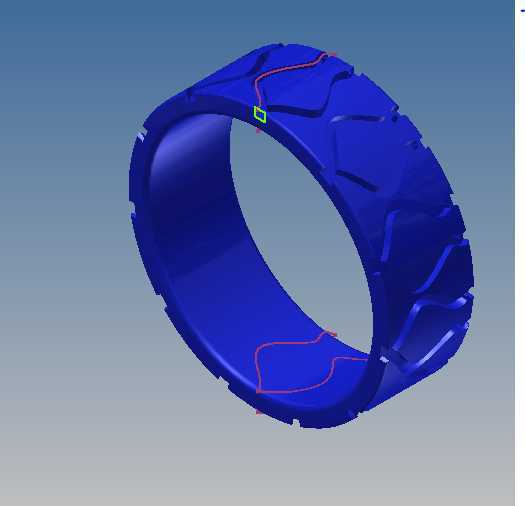

　　再对投影后的轮廓做加厚、倒圆角处理，形成凸起的胎纹结构，过程中特意保留了投影路径的参考线条，能直观看到平面特征到曲面特征的映射关系，方便学习者理解投影命令的参数设置逻辑，比如投影方向的选择、曲面偏差的修正方式。从安装边界来看，这个轮体的内壁为连续光滑圆柱面，没有设置键槽或者螺栓孔，适配过盈配合或者粘接的轮毂连接方式，轮体的轴向宽度与外径比例控制在常规小型行走轮的参数范围内，胎纹的凸起高度没有超过轮体壁厚的三分之一，避免凸起部分出现应力集中的问题，轮体两端的边缘做了小尺寸倒角，既可以去除加工后的锐边，也能在装配时起到导向作用，方便轮体快速套入轮毂定位轴。在实际的建模练习中，这类结构可以帮助设计人员规避很多曲面操作的常见误区，

　　比如很多人在做环形曲面投影时会直接选择垂直于草图平面的投影方向，最终导致轮体两侧的胎纹出现拉伸变形，而这个演示结构里的胎纹在整个周向上的宽度、高度都保持一致，正是采用了沿曲面法向投影的设置，同时对投影后的轮廓做了曲率检查，保证每一块胎纹的拔模角度都满足后续脱模或者3D打印的要求。另外轮体上的周向缺口，除了定位作用外，也可以作为曲面分割的参考边界，方便设计人员练习曲面拆分、实体分割的操作，理解环形工件的周向定位逻辑，在实际的小型机器人行走轮、教具轮、模型车轮的开发中，这类带定位缺口的轮体结构能有效避免轮体与轮毂之间出现周向打滑的问题，保证动力传递的稳定性。
