RC遥控车基础承载底盘结构设计

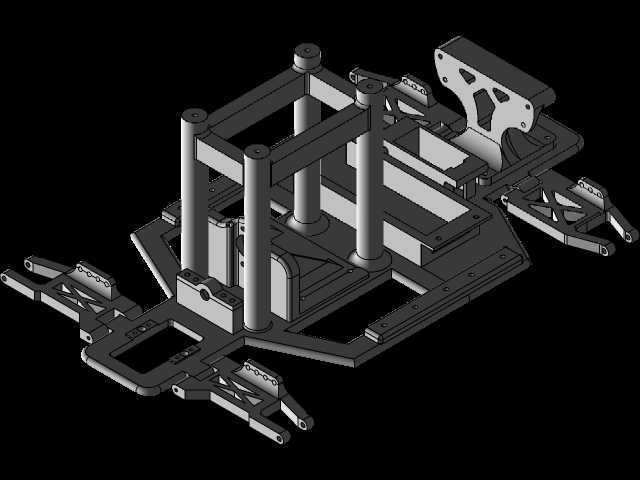

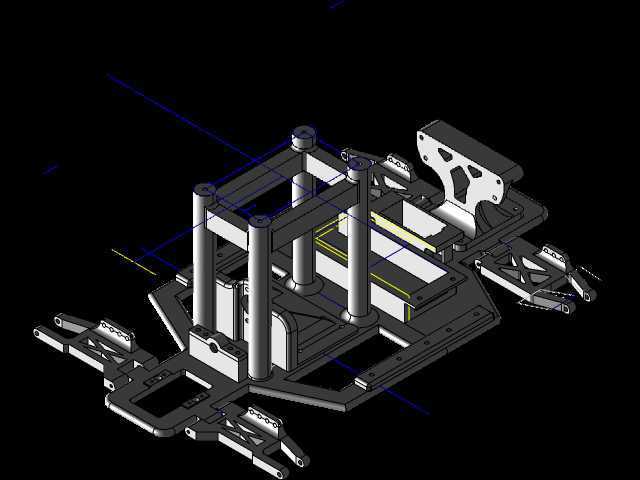

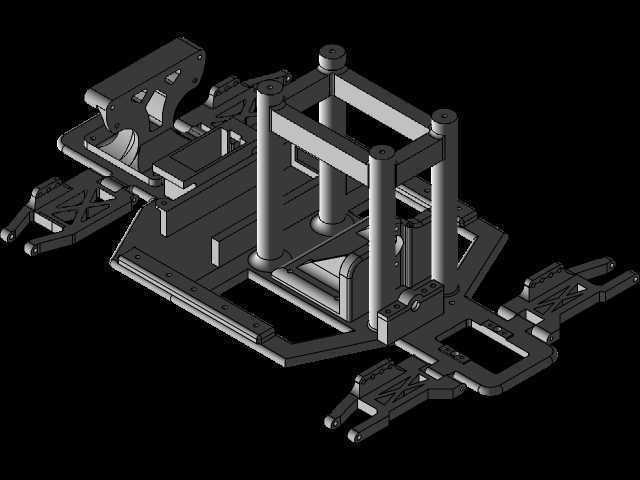

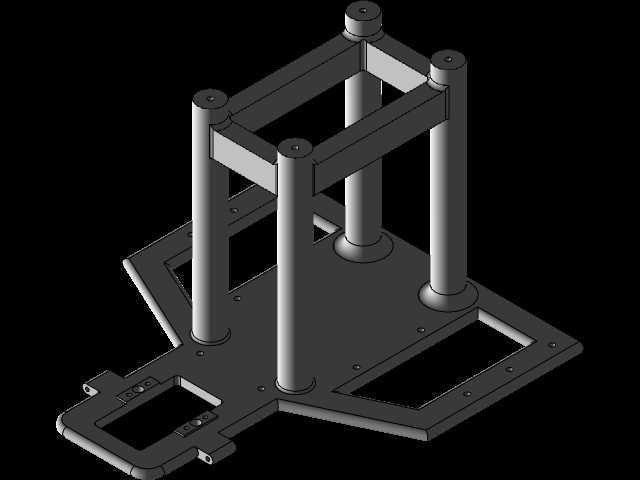

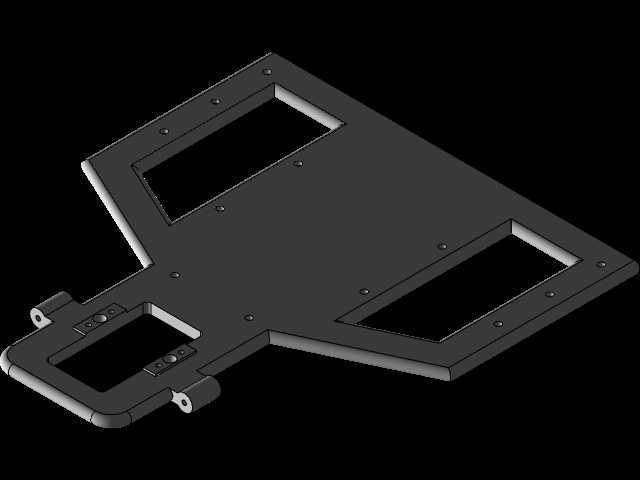

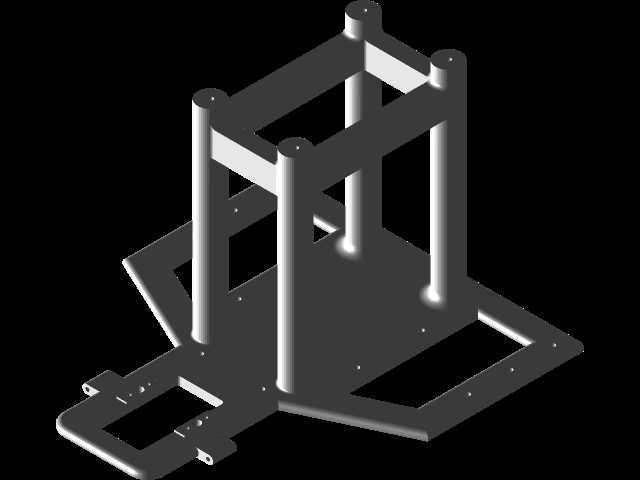

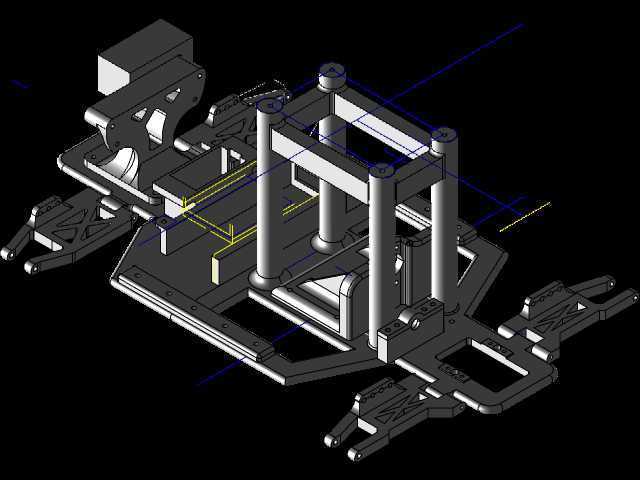

　　这套RC模型底盘结构，主要面向高校机械类专业毕业设计的模型验证场景，同时也适配入门级RC模型爱好者的改装、组装需求，作为遥控车的核心承载基体，承担着安装动力组件、电控模块、行走悬挂、外观覆盖件的全部安装定位功能。从结构布局来看，整体采用分层框架式设计，主体承载区设置了四根等高的立式支撑柱，柱体底部与主底板做了一体化的加强筋过渡，避免模型在行进过程中遇到颠簸、碰撞时出现柱根断裂的问题，支撑柱顶端预留了标准安装孔位，可直接固定上层的电池仓、电控板安装架，上下层之间预留了足够的走线空间，方便电调、接收机、舵机的线路排布，不会出现线路挤压、干涉磨损的情况。主底板采用镂空减重设计，在保证整体结构刚度的前提下，尽可能切除非承载区域的材料，

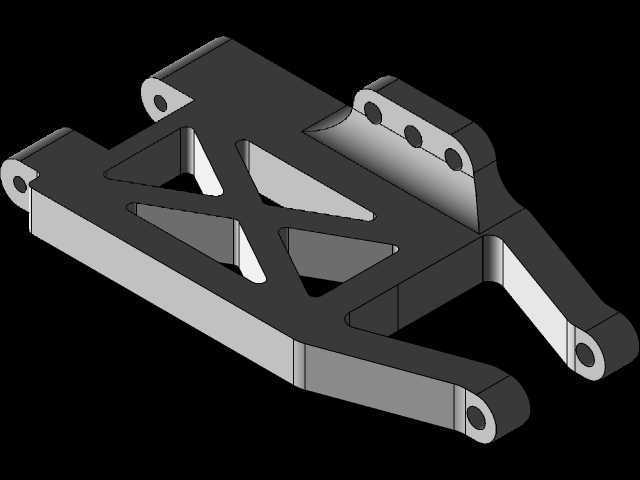

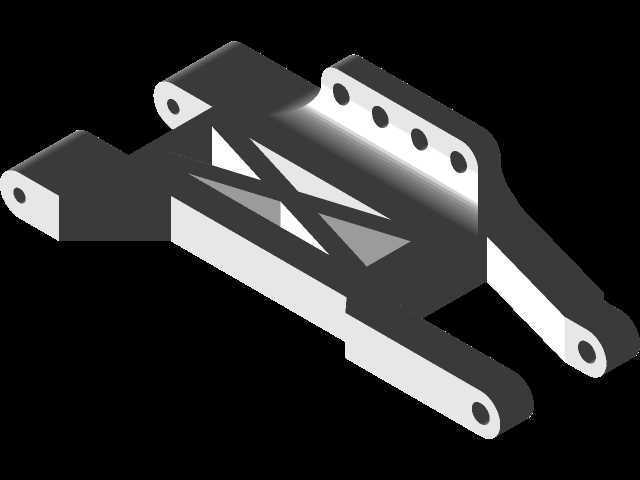

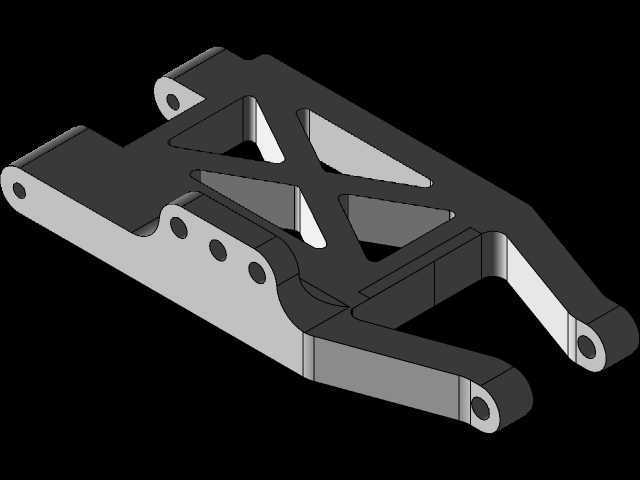

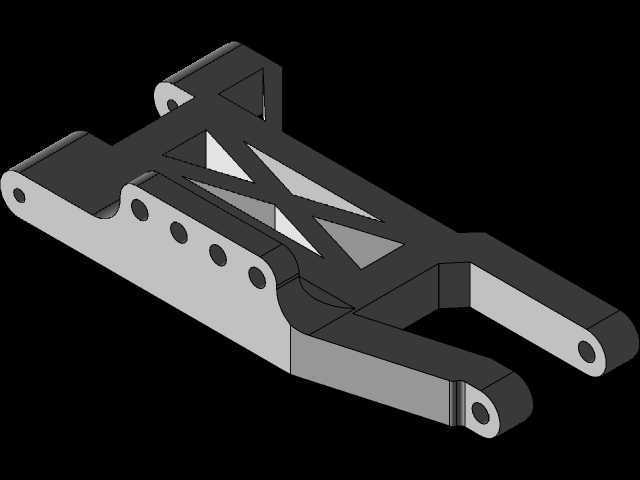

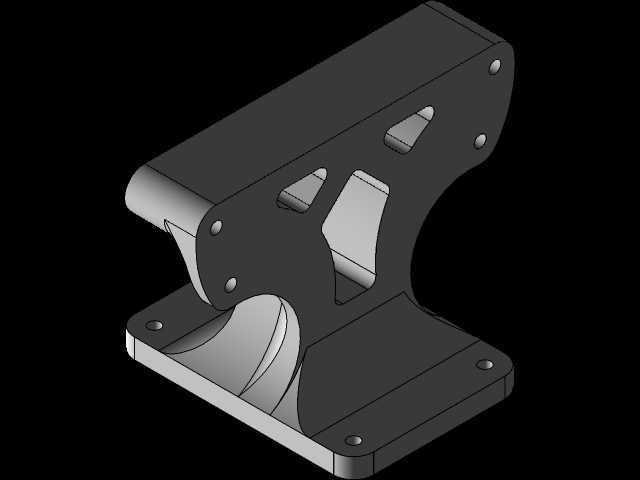

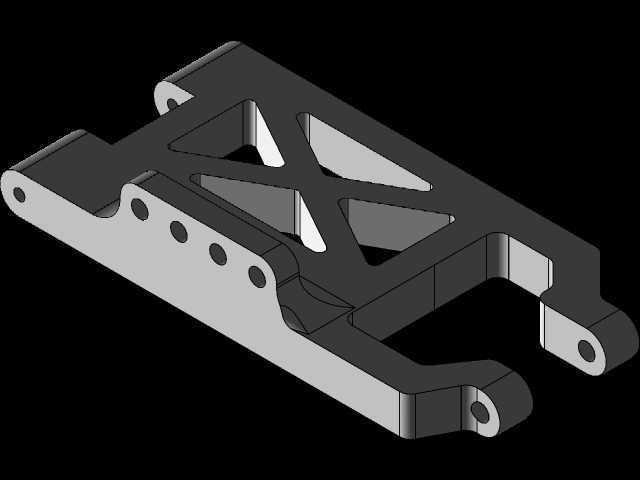

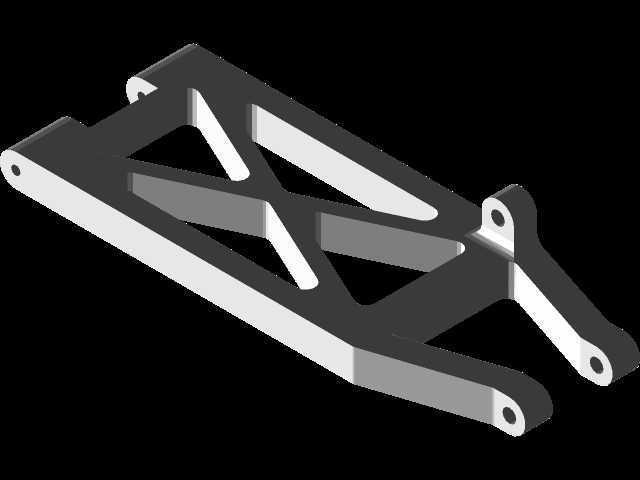

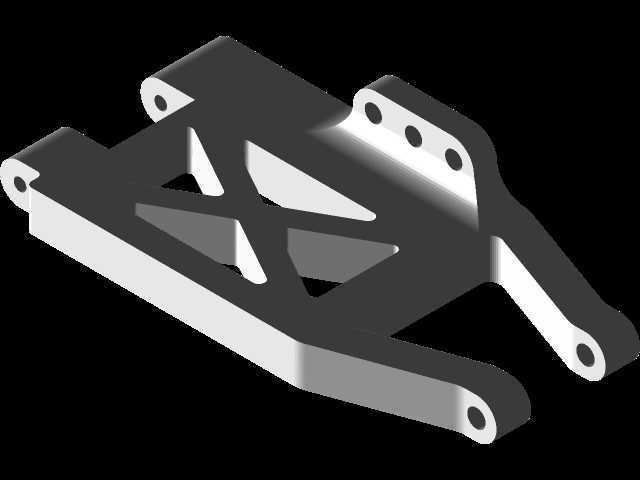

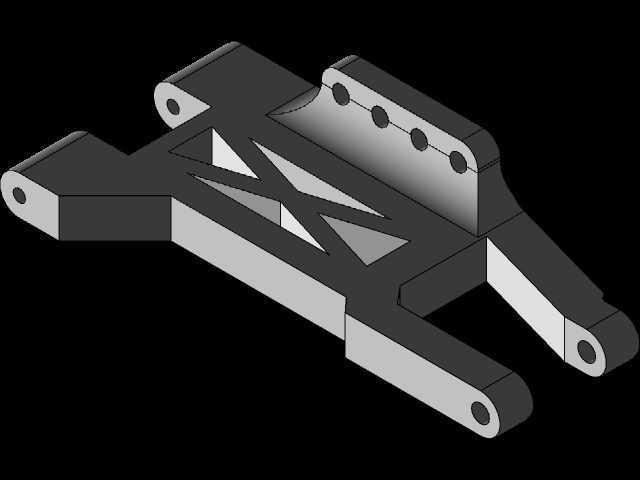

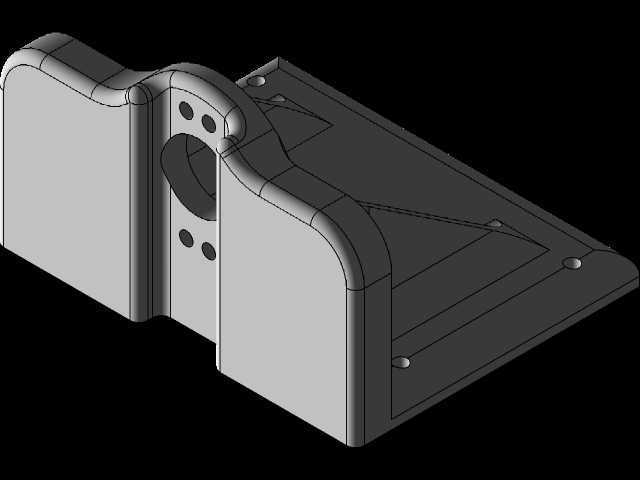

　　降低整车自重，提升模型的动力响应速度，底板边缘做了圆弧过渡处理，避免尖锐棱边在组装、调试过程中划伤操作人员，也能减少模型行进过程中剐蹭障碍物造成的结构损坏。底盘前后端延伸出对称的悬挂安装位，安装位上预制了多组定位孔，可适配不同规格的摇臂、避震器安装需求，用户可根据自身的改装需求调整悬挂的安装角度、行程范围，满足平跑、越野等不同场景的行走需求。前端的舵机安装座做了下沉式设计，将舵机的安装位置降低至主底板平面以下，有效降低整车的重心高度，提升模型高速过弯时的稳定性，减少侧翻风险。两侧的电池固定位设置了可调节的卡扣安装槽，可适配不同尺寸规格的锂聚合物电池，无需额外打孔改装就能完成电池的固定，卡扣位置预留了绑带穿槽，

　　可配合尼龙扎带对电池进行二次固定，避免模型剧烈颠簸时电池出现移位、脱落的问题。从安装边界尺寸来看，主底板的整体长宽尺寸控制在常规1:10比例RC模型的通用规格范围内，轮距定位孔与市面主流的同比例模型悬挂组件完全兼容，用户可直接替换通用的改装配件，无需对底盘进行二次加工。支撑柱的高度设置充分考虑了常规电池、电调的堆叠高度，上层架安装完成后，底部与主底板之间的净空高度可容纳厚度不超过25mm的标准3S锂电池，同时预留了3mm以上的散热间隙，避免电池、电调工作时热量堆积影响使用寿命。底盘上所有的安装孔位均采用统一的孔径规格，适配M2规格的标准模型螺丝，用户在组装过程中无需准备多种规格的紧固件，降低组装的复杂度。在设计思路上，

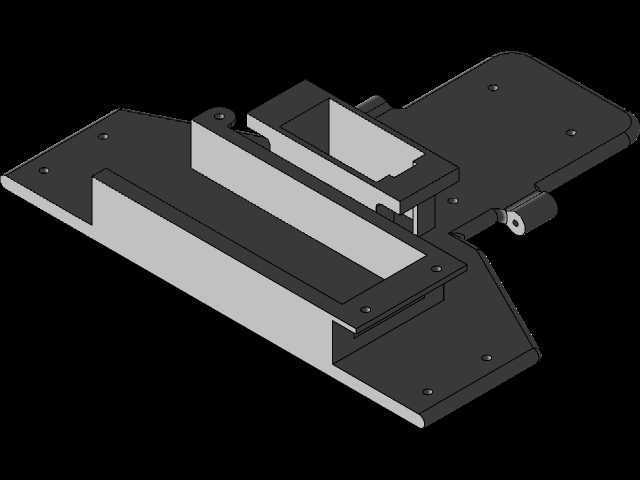

　　这套底盘没有追求极致的轻量化或者极致的刚度，而是在两者之间做了平衡，既满足毕业设计阶段的结构展示、功能验证需求，也能满足入门爱好者日常玩耍、轻度改装的使用强度，所有的结构转角处都做了圆角处理，减少3D打印或者机加工过程中的应力集中问题，不管是采用FDM3D打印制作原型，还是采用铝合金、碳纤维板材切割制作成品件，都能直接使用这套三维结构进行生产，不需要额外调整工艺参数。底盘中部的设备舱区域做了分隔设计，将电池安装区、电调安装区、接收机安装区做了物理分隔，避免不同模块之间的信号干扰，同时也能防止电池漏液、线路短路时影响其他电控组件的安全。前后的防撞安装位预留了缓冲件的安装空间，可加装海绵或者弹簧防撞结构，吸收碰撞时的冲击力，保护底盘主体结构不受损坏。整套结构没有多余的装饰性设计，所有的结构特征都服务于安装、承载、减重的实际功能，每个孔位、每个加强筋的设置都经过了装配干涉校验，组装过程中不会出现零件无法对位、螺丝无法锁紧的问题，对于刚接触机械结构设计、RC模型组装的学习者来说，这套底盘结构可以直观了解到承载类框架结构的设计逻辑，掌握安装孔位定位、加强筋布置、减重设计的实际应用方法，也可以在这套基础结构上进行拓展改装，比如加装差速器安装位、调整轴距适配不同的车壳、增加设备舱的防尘结构等，具备很高的二次开发空间。
