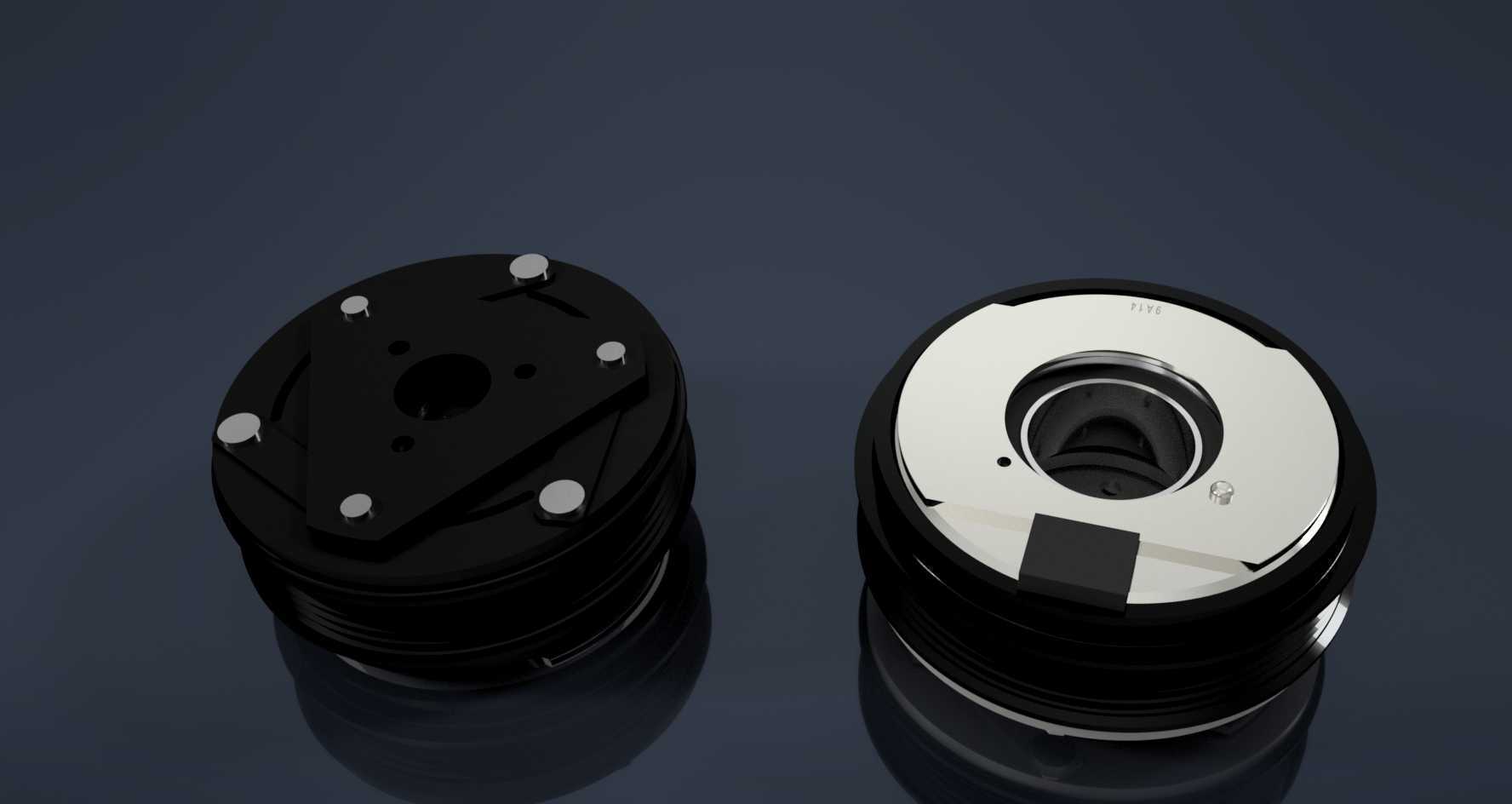

车用空调压缩机电磁离合器总成结构

　　这套结构对应乘用车空调系统的核心传动离合部件，日常装车场景覆盖绝大多数排量在1.0L到2.5L区间的燃油乘用车型，安装位置位于发动机舱侧方的压缩机本体前端，通过发动机曲轴皮带轮的皮带传动获取动力。从实际使用逻辑来看，这套部件的核心作用是按需切断或者接通压缩机主轴的动力输入，当车内空调系统处于关闭状态时，离合器的吸盘与皮带轮端面保持分离间隙，此时皮带轮随发动机传动带空转，压缩机主轴不发生转动，避免不必要的动力损耗；当空调系统发出制冷请求时，离合器线圈通电产生电磁吸力，将吸盘组件牢牢吸附在皮带轮端面，依靠端面的静摩擦力带动吸盘连接的压缩机主轴同步旋转，驱动压缩机内部的活塞或者涡旋结构完成制冷剂的压缩循环，实现车厢内的制冷功能。

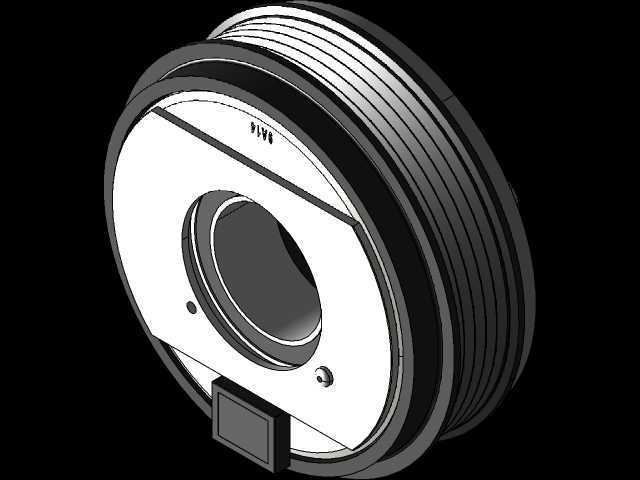

　　从设计思路层面拆解，这套结构做了非常多适配装车工况的细节考量：首先是皮带轮部分采用双轴承支撑结构，皮带轮的内圈与压缩机前端的静轴颈配合，两个深沟球轴承分别布置在皮带轮轮毂的前后端，既可以承受皮带传动带来的径向张紧力，也能抵消吸盘吸合瞬间产生的轴向冲击，避免长期运转后出现皮带轮偏摆、皮带异常磨损的问题。吸盘组件与压缩机主轴之间通过花键连接，花键配合段预留了0.1到0.3毫米的轴向滑动间隙，保证吸盘在电磁力作用下可以顺畅轴向移动贴合皮带轮，同时在吸盘与主轴连接的位置设置了缓冲橡胶垫，用来吸收吸合瞬间的冲击载荷，也能过滤传动过程中的扭转振动，避免刚性连接带来的异响或者部件断裂问题。线圈组件采用环氧树脂灌封结构，整体固定在压缩机前端的静支架上，不随皮带轮或者吸盘转动，线圈的出线端做了防水密封处理，适配发动机舱内高湿、多尘、存在油污飞溅的使用环境，避免线圈出现短路、绝缘失效的故障。

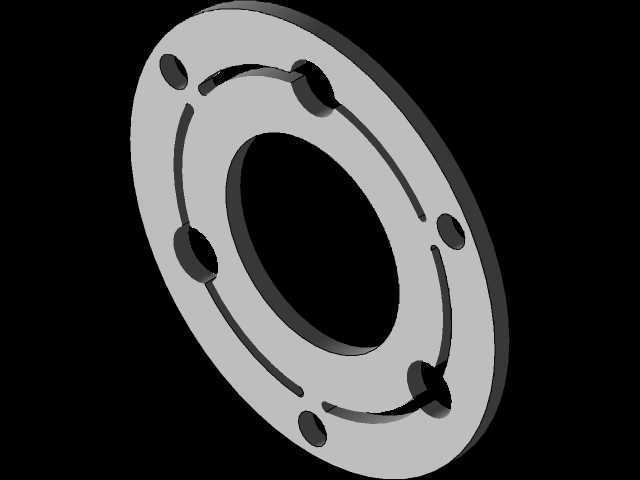

　　从安装边界的尺寸来看，这套离合器总成的最大外圆直径控制在125毫米左右，总轴向安装厚度不超过65毫米，适配市面上绝大多数斜盘式、涡旋式车用压缩机的前端安装接口，安装时不需要对压缩机本体做任何结构修改，只需要依次将线圈套入压缩机前端轴颈、卡入定位卡槽固定，再将皮带轮组件压入轴颈配合位置、装入孔用挡圈限位，最后将吸盘组件套入主轴花键、调整好吸盘与皮带轮端面0.3到0.5毫米的初始间隙，锁紧主轴端部的固定螺母即可完成装配。设计过程中特意将皮带轮的槽型匹配常规的4PK多楔带规格，和发动机前端轮系的其他附件皮带规格保持通用，降低售后维修的配件匹配难度。另外在吸盘的端面设置了三个均匀分布的弹性复位片，当线圈断电失去电磁吸力时，复位片的弹力会带动吸盘快速脱离皮带轮端面，避免出现分离不彻底、离合器持续拖滞带动压缩机空转的问题，减少不必要的动力损耗和压缩机磨损。

　　在实际的结构建模过程中，所有配合面的公差都按照车用零部件的通用标准做了预留：轴承与轴颈的配合采用基孔制的过渡配合，保证轴承内圈与轴颈同步转动不发生打滑；轴承与皮带轮轮毂的配合采用间隙配合，方便装配过程中的压装操作，同时避免过盈量过大导致轴承内圈变形、运转卡滞；花键配合采用中等精度的滑动配合等级，既保证传动过程中不会出现花键侧隙过大的冲击异响，也能保证吸盘轴向移动的顺畅性。整个结构的所有棱角位置都做了R0.5以上的圆角处理，避免应力集中导致的部件疲劳断裂，尤其是吸盘上的复位片固定位置、皮带轮的辐条位置，都通过圆角过渡优化了应力分布，满足车用部件十万公里以上的使用寿命要求。
