法雷奥压缩机组回油适配接头

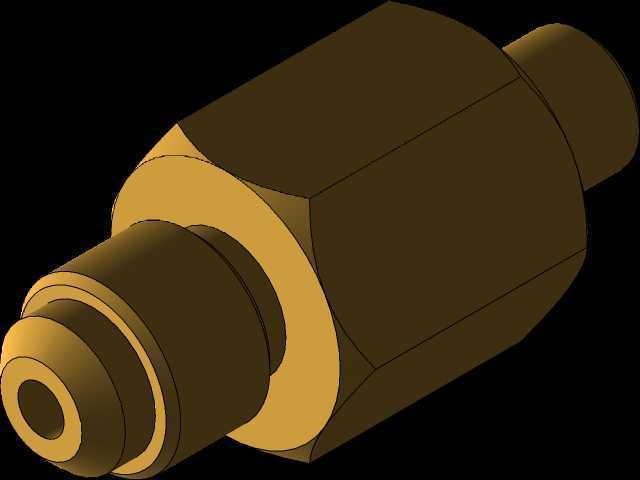

　　在制冷压缩机组的现场运维与整机装配环节，润滑油的闭环回流一直是影响机组长期运行可靠性的核心细节。半封闭或开启式压缩机在持续运转过程中，随排气夹带进入冷凝器、蒸发器与管路的冷冻油若不能顺畅返回曲轴箱，会逐步造成油位下降、运动部件润滑不足、换热面油膜增厚降低换热效率，严重时甚至触发油压保护停机。这套适配接头正是为法雷奥系列车用与工业制冷压缩机的回油管路对接而设计，用来在压缩机壳体回油口与外部回油管路之间建立密封可靠、通径匹配的过渡连接，替代现场临时焊接或非标车制接头带来的对位偏差与泄漏隐患。从结构布局上看，接头采用两端异径外伸的中空回转体构型，中段设置大尺寸六角拧动面，这一设计并非随意增加体量：

　　六角面的对边尺寸按照常用开口扳手与力矩扳手的操作空间预留，现场安装时无需管钳夹持精加工的配合圆柱面，避免夹伤密封面或造成接头本体变形；两端的轴段分别对应压缩机侧安装接口与回油管侧连接接口，其中压缩机侧轴段加工有阶梯定位轴肩，装配时轴肩端面贴合压缩机壳体结合面，既控制接头拧入深度，避免过度旋入触碰内部油道，也为密封件提供恒定的压缩限位。管路侧轴段根据回油管的连接形式，可适配卡套、扩口或外螺纹锁紧结构，中空流道全程做等通径圆滑过渡，没有突变缩径或直角台阶，回流的含油制冷剂在通过时不会产生额外节流阻力，也避免杂质在台阶处淤积堵塞回油通路。建模过程中首先依据压缩机壳体回油口的实测接口尺寸确定基准端配合参数，螺纹规格、密封面形式、

　　定位轴肩的轴向位置全部按照主机接口的公差带匹配，保证接头旋装后同轴度控制在管路允许的偏差范围内，不会因接头偏斜导致回油管产生附加装配应力。中段六角体的棱边做了小倒角处理，去除加工毛刺的同时，也避免装配操作时锐边划伤操作人员或割伤管路保温层；两端外伸轴段的长度经过装配空间校核，在压缩机贴近机组框架、周边排布油分离器与视液镜的紧凑布局下，接头安装后预留出扳手操作的摆动空间，后期检修拆卸时不需要先拆除周边相邻管路，大幅缩减现场维护的拆装工时。从实际工况适配角度，回油通路内流动的是混有液态冷冻油、少量气态制冷剂的两相介质，工作压力随冷凝压力波动，接头的壁厚按照制冷管路的耐压等级设计，六角体与两端轴段为整体一体加工构型，不存在焊接接缝，

　　从根源上消除了焊缝振动开裂、制冷剂渗漏的风险。接头两端的密封位分别采用对应工况的密封形式，压缩机侧靠端面配合密封垫实现静密封，管路侧配合管路连接件实现线密封或面密封，装配后在机组运行的振动环境下，螺纹连接的防松能力通过合适的拧紧紧固力矩保证，不需要额外点焊防松，后期拆解清洗回油滤网、更换密封件时可反复拆装。在整机管路布置阶段，这类适配接头的三维数模可以直接导入压缩机机组的总装配体，做干涉检查与管路走线模拟：数模的外轮廓完整还原了六角体的最大外接尺寸、两端接口的轴向伸出长度，设计人员排布回油管弯曲半径时，可以精准确认管路折弯段与接头端部的对接位置，避免现场配管时出现管路长度不符、接头与相邻线缆或机架磕碰的问题。对于制冷设备改造项目，很多老旧机组原带回油接头锈蚀、螺纹滑牙，重新测绘制作替换件时，该结构的尺寸逻辑可以直接参考：优先保证配合端的螺纹中径、密封面平面度、定位轴肩的轴向尺寸，六角体的外形在不超出周边安装间隙的前提下可适当调整对边尺寸，流道内径不小于原机油道通径，就可以满足回油流量要求，不会因通径不足造成回油滞后，保证压缩机曲轴箱油位稳定在视液镜规定区间，让整套制冷循环的润滑油回流顺畅，减少因缺油引发的压缩机故障。
