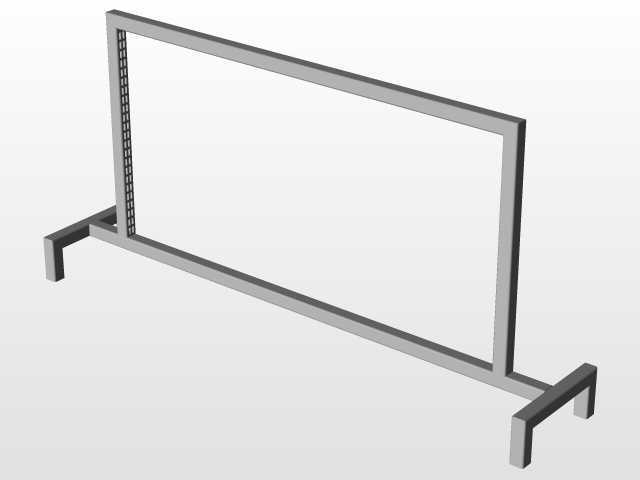

iLogic驱动参数化零售框架方管型材结构

　　在零售终端的展陈搭建、商超货架支撑、快闪店模块化框架这类场景里，冷弯矩形空心截面型材也就是常说的方管，是应用占比极高的结构基材，这类构件的截面选型、长度适配、开孔位置往往需要根据不同门店的层高、展陈荷载、安装边界做频繁调整，传统手动改模的方式很容易出现参数错配、装配干涉的问题，借助iLogic逻辑规则驱动的Inventor参数化模型，就能把这类重复调整的工作转化为表单输入的自动化流程，大幅提升结构适配的效率。从实际工程应用来看，这类零售框架用的方管，首先要匹配现场的安装边界：常规商超的层板支撑框架，单根方管的截面外轮廓多在20mm到80mm区间，壁厚根据荷载等级从1.2mm到4mm不等，比如承载轻质亚克力展牌的框架选20201.

　　5的薄壁方管就能满足挠度要求，承载堆叠货品的承重框架则需要选50503以上的厚壁方管，避免长期受载出现下挠变形。设计这类参数化框架构件的时候，首先要把截面的外边长、内圆角半径、壁厚、型材总长这些核心尺寸做参数绑定，同时把框架拼接处的端切角度、安装孔的孔距、孔径、沉头深度这些装配关联尺寸也纳入规则库，当设计师在表单里输入现场测量的安装空间净高、层板间距、设计荷载值之后，规则会自动匹配对应的型材截面参数，自动调整每一段方管的长度，自动在对应拼接位置生成符合装配要求的端切和安装孔，不需要手动逐段修改草图和特征。从结构特性来说，这种闭口矩形截面的型材，两个方向的抗弯截面模量接近，非常适合零售框架这类需要同时承受竖向荷载和水平侧向力的场景，相比开口的角钢结构，它的抗扭性能更好，框架拼接完成后整体刚性更强，不需要额外加太多斜向支撑就能满足展陈的稳定性要求，而且外表面平整，后续做喷塑、包覆装饰面的时候施工更方便，不会出现棱角突出刮蹭货品或者顾客的问题。在实际建模逻辑搭建的时候，还要考虑型材的生产工艺边界，比如冷弯方管的内圆角半径不能小于壁厚的1.5倍，否则冷弯成型的时候容易出现角部开裂，这个工艺约束要写进iLogic的规则里，当表单输入的参数不符合工艺要求的时候，模型会自动弹出提示并修正到合理区间，避免设计出无法批量生产的构件。另外安装边界的适配也要纳入规则，比如现场如果是靠墙安装的框架，靠墙侧的方管安装孔要匹配墙面的膨胀螺栓间距，常规的孔距设置为400mm一档，

　　距离管端的距离不小于50mm，避免端部开孔太近导致安装时型材开裂；如果是拼接式的移动框架，方管端部的插接配合公差要控制在0.2mm到0.3mm之间，既保证现场组装的时候能顺利插接，又不会因为间隙太大导致框架晃荡。很多设计师在做这类零售框架的时候，容易忽略型材的直线度公差带来的装配影响，在参数化模型里也要把这个因素考虑进去，单根长度超过2m的方管，要在规则里预留1mm/m的直线度补偿量，避免多段拼接之后整体框架出现歪斜，影响后续层板、展牌的安装。还有不同使用场景的防腐要求，比如放在生鲜区的零售框架，因为环境湿度大，还有清洁剂腐蚀，方管的壁厚要比干燥区域选大0.5mm，模型里可以在表单里设置使用环境选项，选中对应环境后自动调整壁厚参数，

　　同时自动匹配对应的表面处理要求对应的结构预留量，比如喷塑层的厚度预留0.1mm的装配间隙，避免插接的时候因为涂层厚度导致装不上。这种参数化的框架模型，在实际项目里能把原来单套框架两三个小时的改模时间压缩到几分钟，而且能避免手动改模容易出现的漏改尺寸、特征报错问题，尤其是连锁品牌的门店标准化搭建，只需要输入每个门店的现场测量尺寸，就能自动生成整套框架的型材下料尺寸、安装孔位，直接对接生产端的切割、冲孔设备，不需要重复出图，整个从设计到生产的链路效率能提升80%以上。还要注意的是，方管框架的拼接节点设计，在参数化规则里要统一节点的连接形式，比如承插式连接的插入深度要保证不小于3倍的方管边长，保证节点的连接强度，螺丝连接的节点要预留足够的扳手操作空间，这些细节的规则固化之后，哪怕是新手设计师，只要在表单里输入对应的现场参数，生成的模型也能满足结构和安装的要求，不会出现原则性的设计错误。
