本田Supra100摩托车后脚踏结构设计

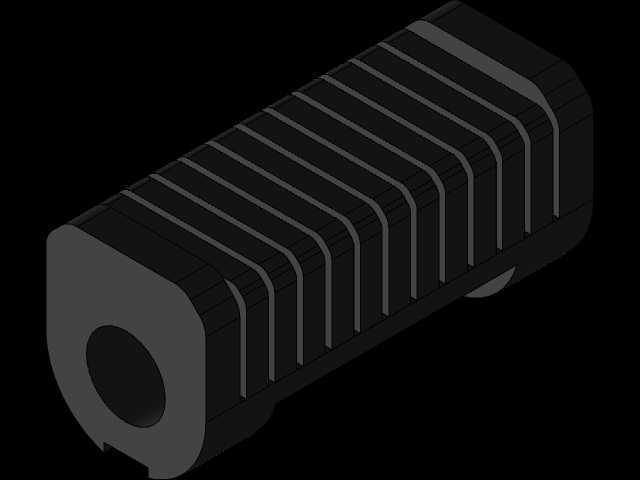

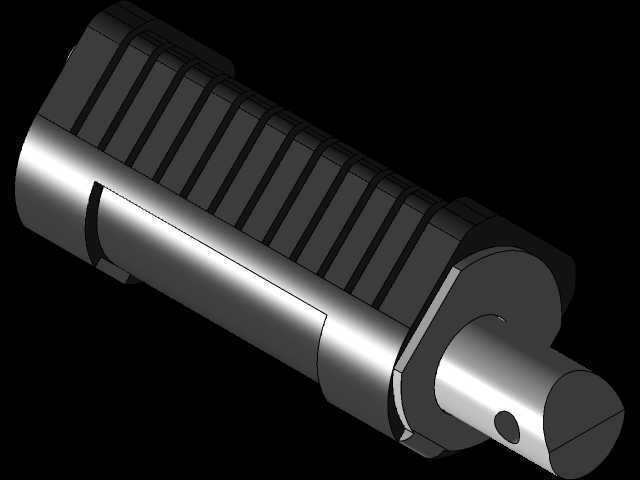

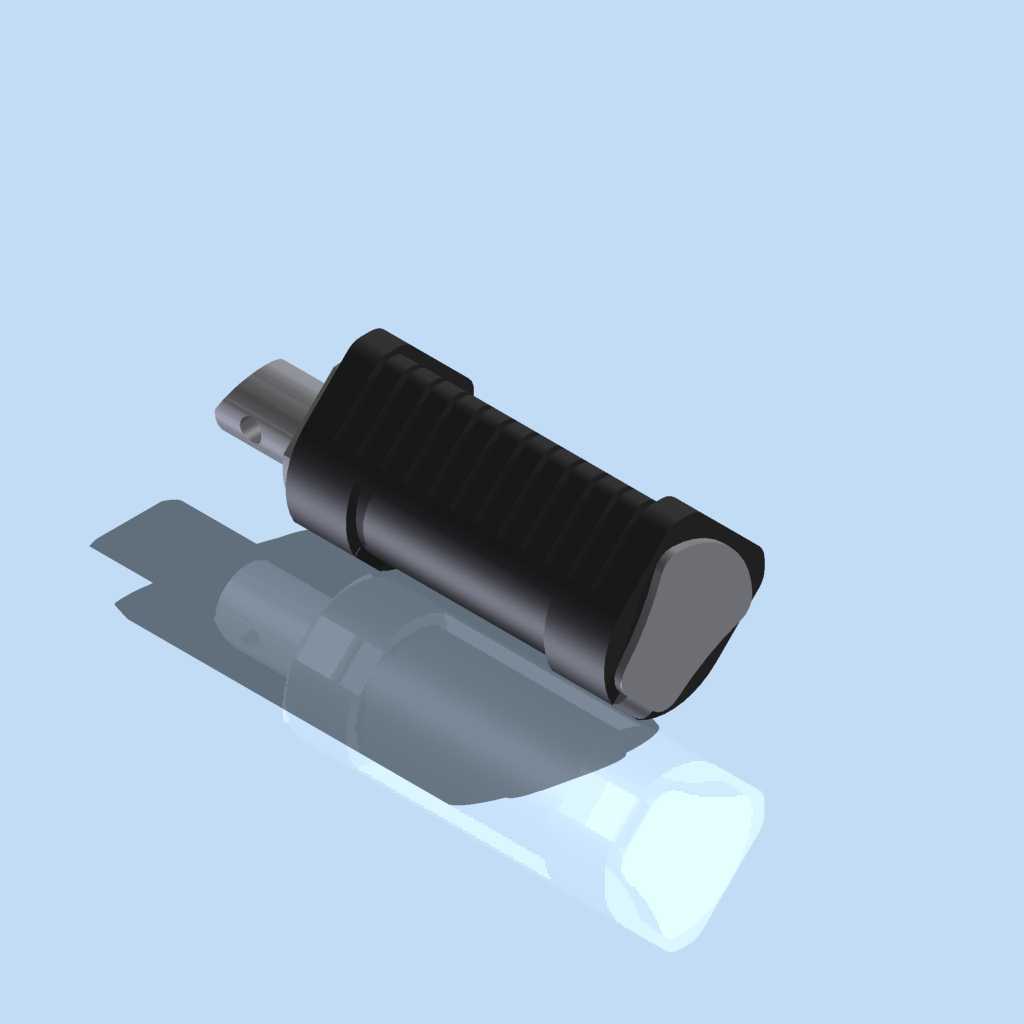

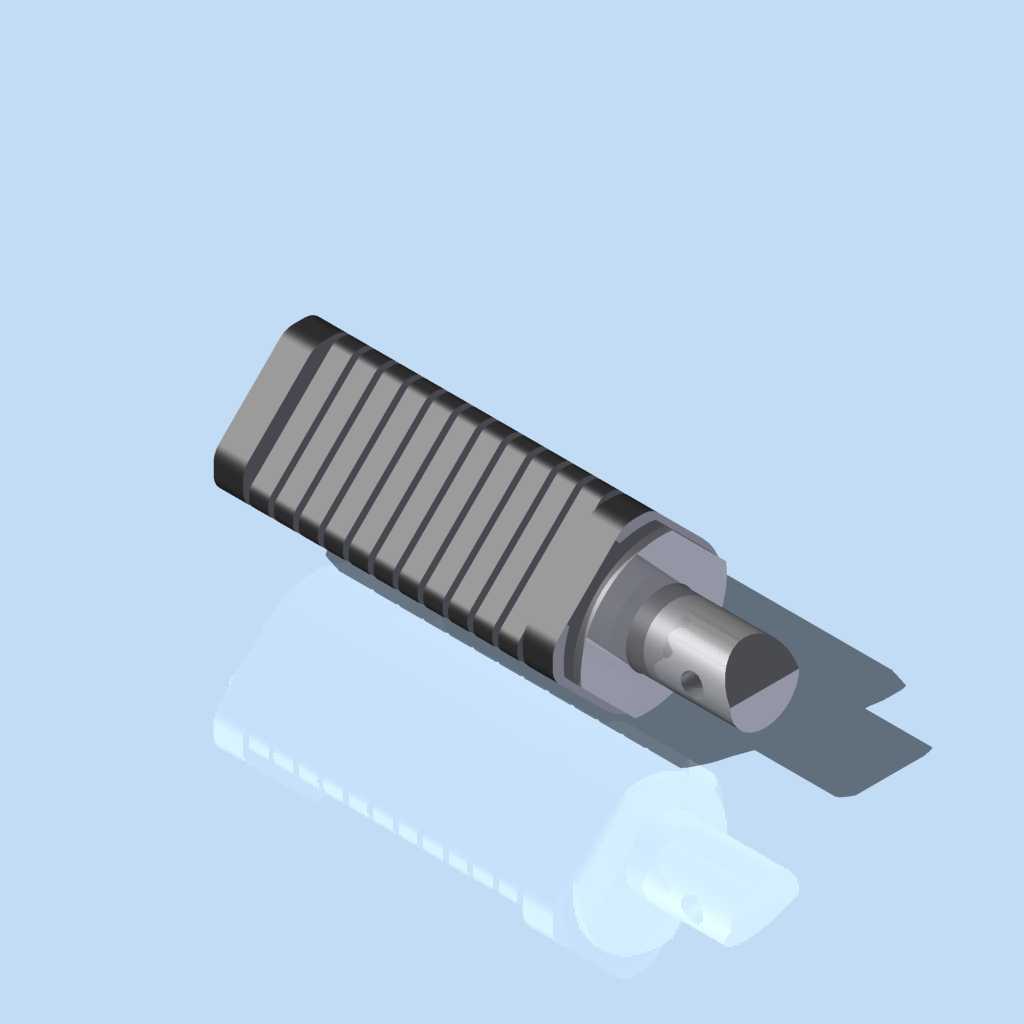

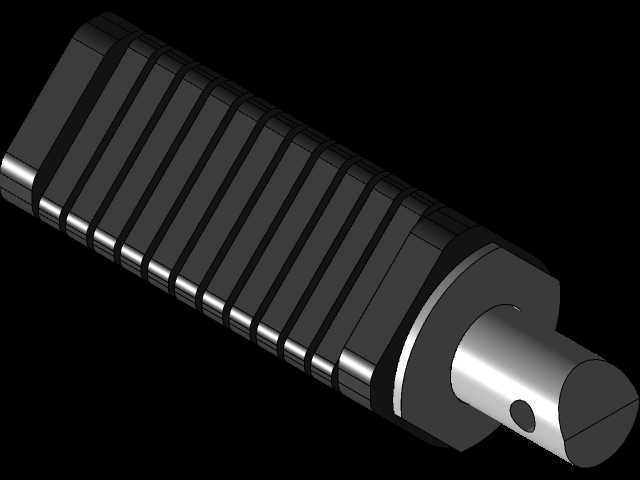

　　摩托车后脚踏作为乘用部件，核心承载后座乘客的脚部支撑需求，同时在车辆倾倒、低速挪车时可作为缓冲结构，避免车身覆盖件直接磕碰地面，日常通勤、短途载物场景下，也可临时挂载轻量化随身物品，是跨骑类摩托车不可或缺的外露式功能部件。这款适配本田Supra100车型的后脚踏，在结构设计上优先考虑了骑行时的脚部贴合度，主体踩踏区域做了等距分布的防滑纹理，纹理深度控制在1.2mm，既不会因为纹理过深硌脚，也能在雨天鞋底沾水、沾泥的情况下提供足够的摩擦力，避免乘客脚部滑脱。脚踏的主体承力结构采用内嵌式金属芯设计，外部包裹耐磨橡胶材质，金属芯负责传递承载载荷，可承受不低于150kg的垂直静载荷，满足双人乘骑时的承重要求，外部橡胶层则起到缓冲减震作用，

　　过滤骑行过程中车架传递过来的细碎振动，提升后座乘客的乘坐舒适度，同时橡胶材质的耐候性经过适配调整，可适应长期户外暴晒、雨水侵蚀的使用环境，不易出现开裂、老化变硬的问题。在安装边界的设计上，这款后脚踏的安装轴径与原车安装孔位完全匹配，安装端的定位卡槽深度、卡簧槽位置都按照原车尺寸做了等比例还原，替换安装时无需对原车安装座进行打磨、扩孔等二次加工，直接对准安装位插入销轴、卡入限位卡簧即可完成装配，装配后脚踏的翻转角度与原车一致，收起时可贴合车身侧盖轮廓，不会突出车身过多影响通过性，放下时的踩踏位置距离车架安装座的水平距离、垂直高度都符合人体工学要求，后座乘客放置脚部时膝盖弯曲角度处于舒适区间，长时间乘坐不会出现腿部酸胀的问题。

　　从外形尺寸来看，这款后脚踏的踩踏区域长度为110mm，宽度为32mm，足够支撑成年男性的全脚掌放置，不会因为踩踏面积过小导致脚部受力集中，脚踏末端做了圆弧过渡处理，没有尖锐棱角，避免乘客上下车时剐蹭裤腿、磕碰脚踝。设计过程中还考虑了碰撞溃缩的需求，当车辆发生侧翻时，脚踏的橡胶层会首先接触地面产生形变，吸收部分碰撞能量，金属芯的受力临界点经过测算，超过载荷阈值时会产生可控的弯折，避免冲击力直接传递到车架安装座，导致车架安装位变形，降低维修更换的成本。在实际使用场景中，这类后脚踏除了承载乘客之外，在车辆临时停靠时，骑手也可以将脚放在后脚踏上调整坐姿，长途骑行时能够缓解腿部的疲劳感，部分骑手在进行轻度非铺装路面骑行时，

　　还可以通过后脚踏调整身体重心，提升车辆的操控灵活性。针对日常使用中容易出现的松动问题，这款脚踏的安装配合间隙控制在0.1mm以内，销轴与安装孔之间采用间隙配合，既保证脚踏可以顺畅翻转收起、放下，又不会因为间隙过大产生行驶异响，橡胶层与内部金属芯之间采用硫化粘接工艺，粘接强度满足长期使用要求，不会出现橡胶与金属芯脱开、转动的问题。脚踏的外露表面没有多余的凸起结构，表面粗糙度控制在Ra6.3以下，触感光滑没有毛刺，不会勾扯衣物，整体轮廓与车身线条匹配，安装后不会破坏原车的外观协调性。
