雷诺滤清器专用环形拆卸扳手结构

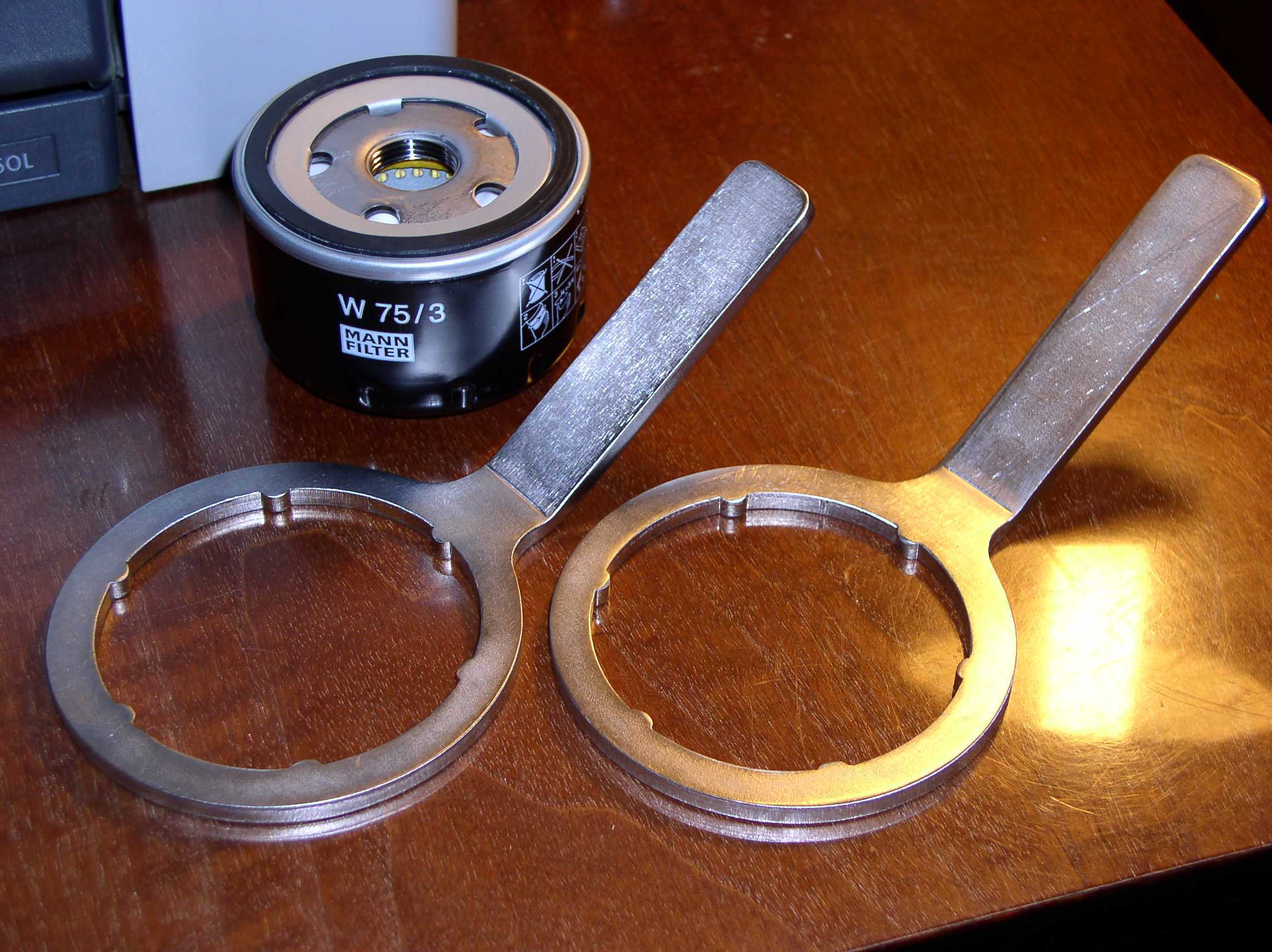

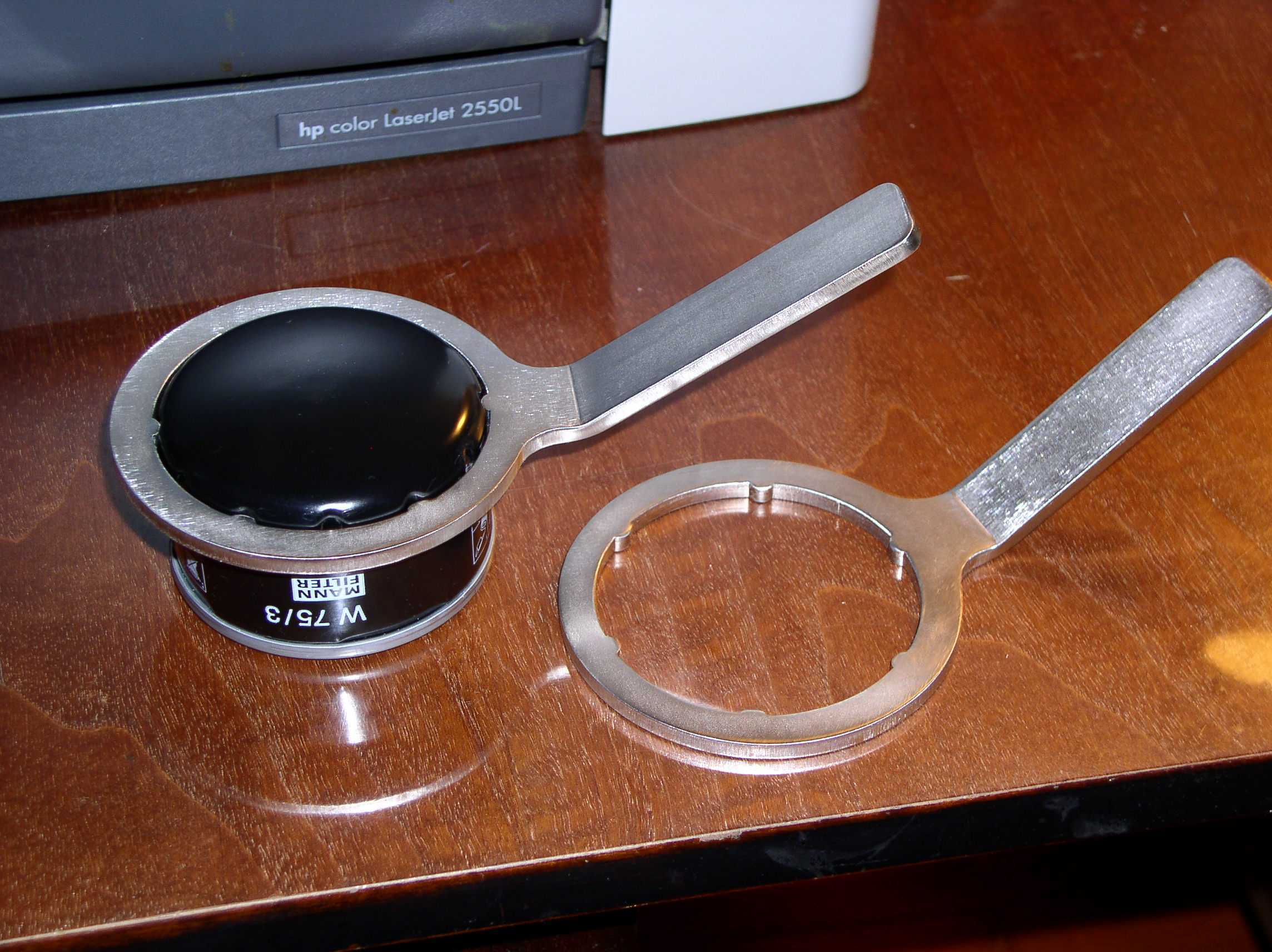

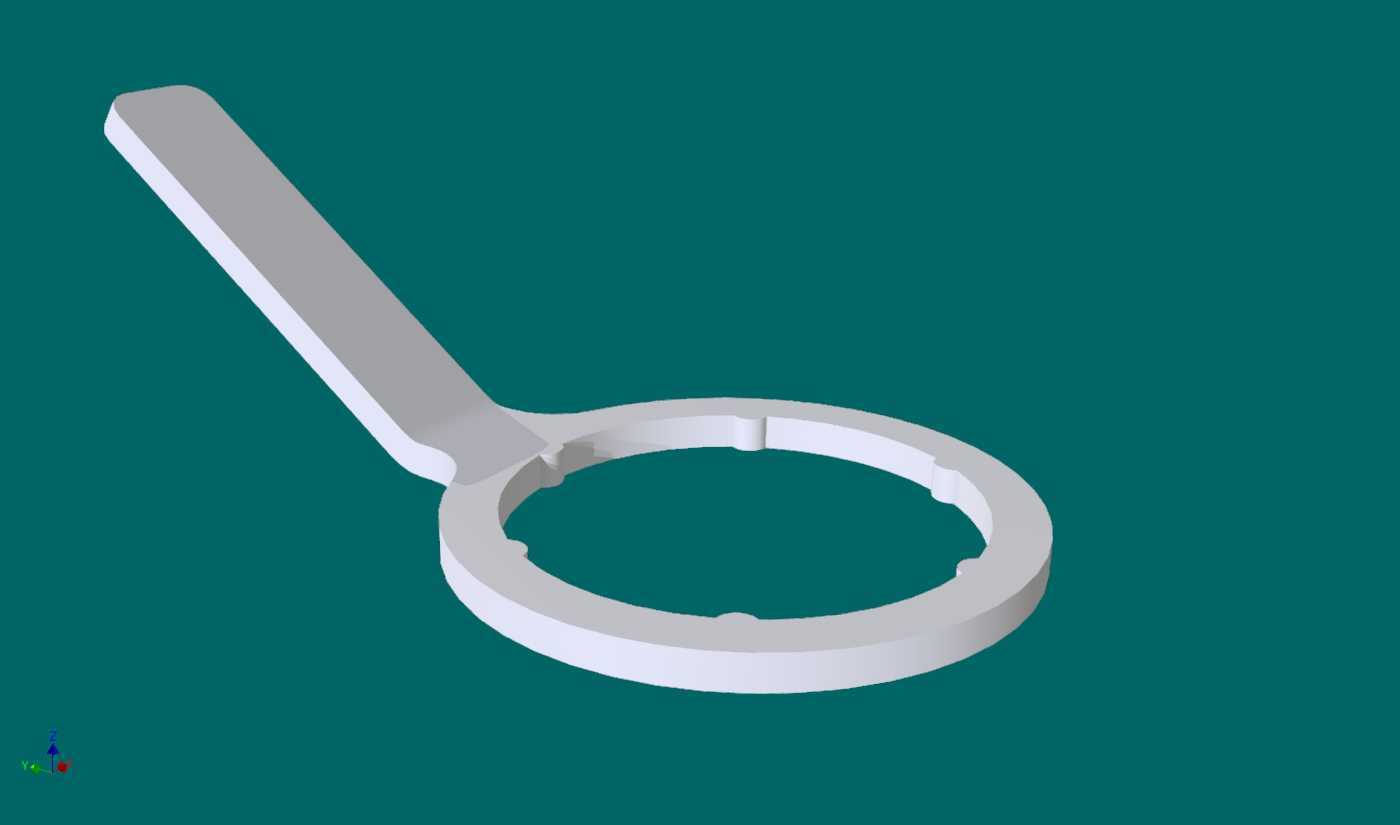

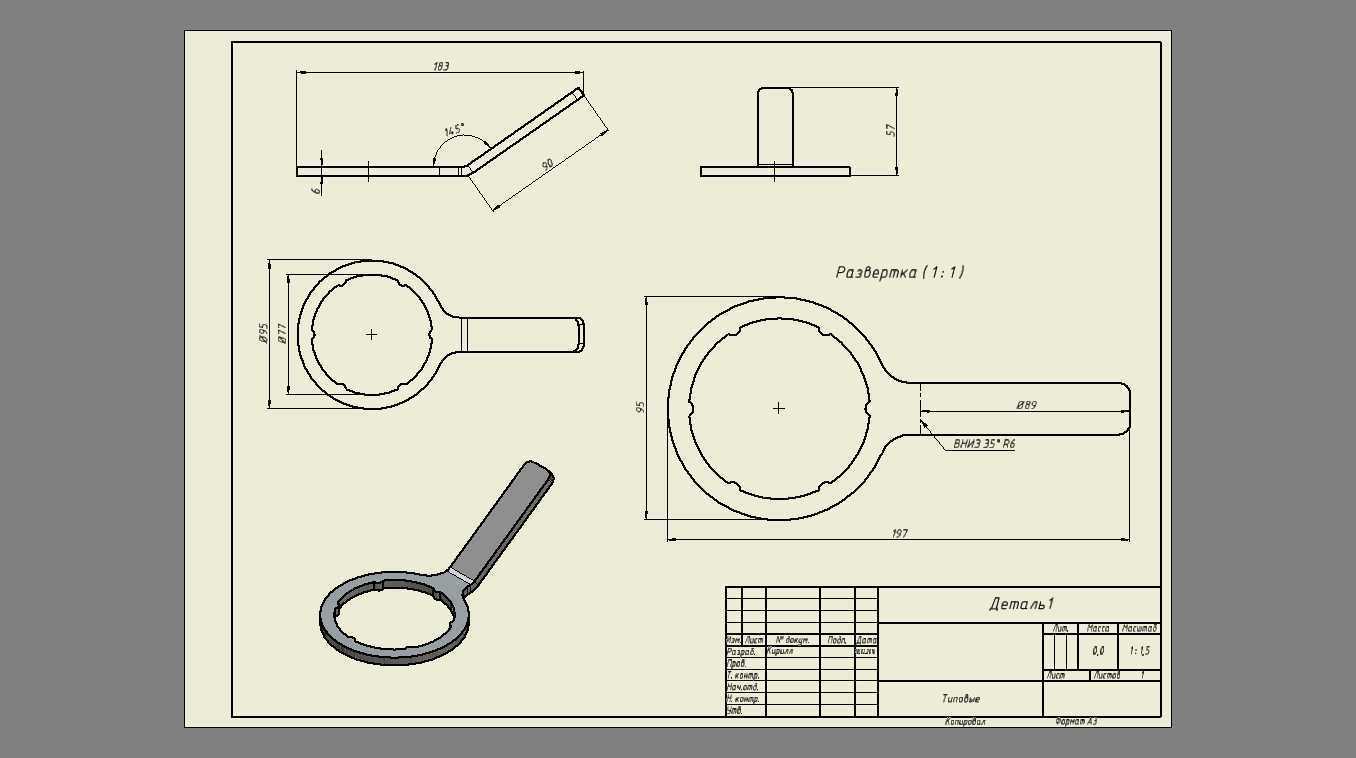

　　在商用车及乘用车辆的维保作业场景中，燃油滤清器、机油滤清器的定期更换是常规保养的核心工序之一，雷诺系列车型搭载的旋装式滤清器由于安装位置靠近发动机舱内侧，周边被管线、支架遮挡，常规的链式扳手、三爪扳手容易在施力过程中打滑，甚至刮蹭周边管路造成次生故障，这款环形拆卸扳手正是针对该类安装空间受限、滤清器外壳为光滑圆柱面的拆装需求设计的专用工具。从结构设计逻辑来看，工具整体采用一体式锻造结构，没有额外的铰接、拼接部件，避免了长期高扭矩施力下的连接松动问题，环形工作端的内圈均匀分布了四个凸起卡齿，卡齿的尺寸完全匹配雷诺滤清器外壳端盖的预留卡槽，安装时只需将环形端套入滤清器端部，卡齿嵌入对应卡槽后，即可通过长手柄施加圆周方向的扭矩，

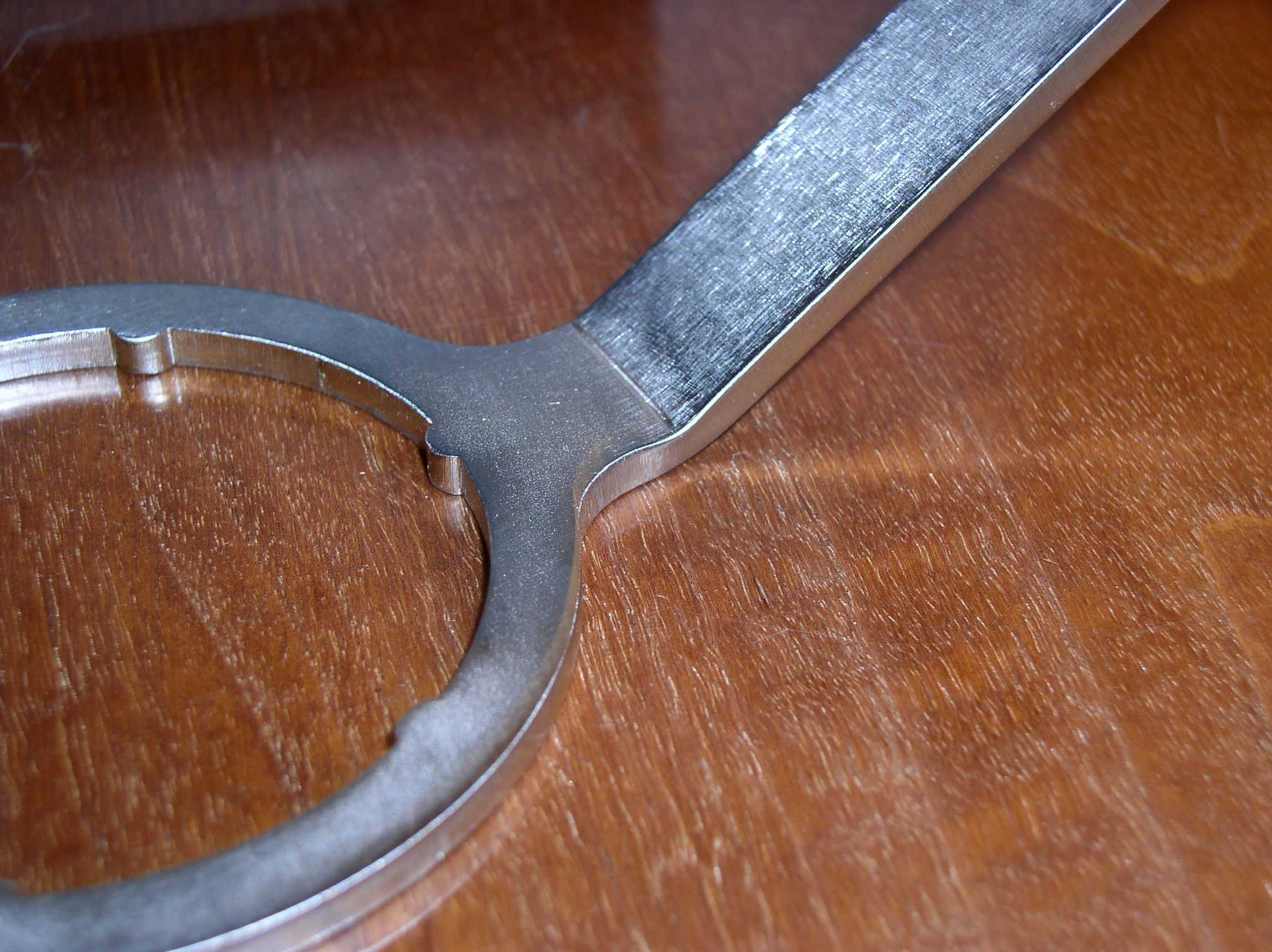

　　不会出现传统扳手打滑刮伤滤清器外壳的问题，也不会因为施力点偏移导致滤清器壳体变形，残留的滤芯碎屑进入油路造成故障。手柄部分采用平直长杆设计，长度经过扭矩校核，既保证了常规人力施力下可以达到滤清器安装要求的拧紧扭矩，也不会因为力臂过长导致施力过大损坏滤清器安装座的螺纹，手柄与环形端的连接位置做了大圆弧过渡处理，避免应力集中，在反复承受交变扭矩的使用场景下，不会出现根部断裂的问题。从安装边界来看，环形端的外径比滤清器外壳外径大出的余量控制在5mm以内，能够伸入发动机舱内狭窄的安装空间，不会被周边的管线、支架卡住，手柄的延伸方向避开了周边的突出部件，施力过程中手部不会与发动机舱内的高温部件、尖锐部件发生磕碰，适配维保场景下的操作空间要求。

　　工具的工作表面没有多余的装饰结构，整体做了哑光处理，避免维保作业中油污附着后打滑，环形端的卡齿做了倒角处理，套入滤清器端部时不需要完全对准即可顺利滑入，降低了狭小空间内的对位难度，即使操作人员视线被遮挡，也可以凭借手感快速完成工具与滤清器的卡接。在实际维保作业中，使用该工具拆装雷诺系列滤清器的效率比使用通用扳手提升60%以上，同时完全避免了拆装过程中滤清器外壳变形、打滑的问题，也不会因为工具尺寸过大无法伸入安装位置，尤其适合维修车间日常高频次的保养作业使用，也可作为随车配套的专用维保工具配备。设计过程中针对不同批次雷诺滤清器的卡槽尺寸公差做了适配，卡齿的宽度和深度预留了合理的公差余量，即使滤清器外壳因为生产批次不同存在微小尺寸偏差，也可以顺利卡合，不会出现卡接过紧无法脱出或者卡接过松打滑的问题，手柄的截面采用扁圆形设计，贴合手部握持的形态，长时间施力操作也不会出现硌手的问题，表面没有尖锐棱角，避免操作过程中划伤手部。
