单缸风冷内燃机气缸散热罩结构设计

　　在小型通用动力、航模动力、小型园林机械以及便携发电机组的动力单元设计中，风冷式单缸内燃机的气缸散热罩是直接决定整机热管理效率、运行可靠性的核心结构件，很多初入动力结构设计的工程师容易把这个部件当成简单的外壳覆盖件，忽略其结构细节对整机性能的影响，实际上从散热流场组织、安装定位精度到结构强度冗余，每一处细节都需要结合实际运行工况反复校核。

　　从实际应用场景来看，这类带集成散热鳍片的气缸罩主要适配排量在20cc到80cc区间的小型二冲程或四冲程风冷内燃机，常见于手持油锯、小型航模动力、便携汽油发电机、迷你摩托动力单元这类没有配置水冷循环系统的设备上，设备运行时气缸内燃烧瞬时温度可超过1200℃，如果没有合理的散热结构引导气流带走缸体热量，短时间内就会出现活塞涨缸、润滑油碳化失效、缸体变形等严重故障，直接导致动力单元报废。

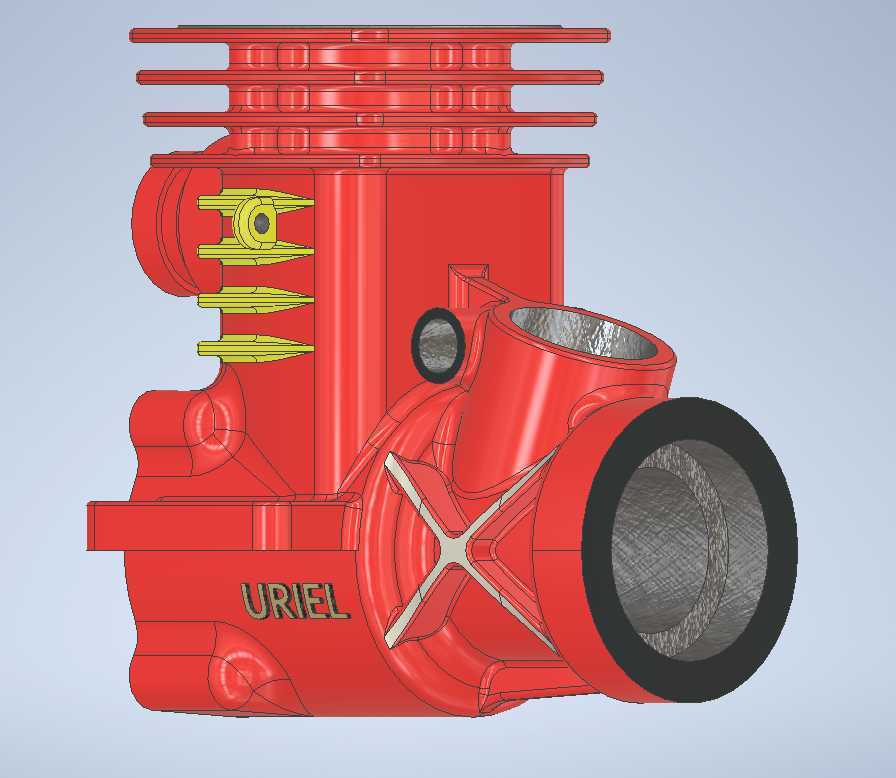

　　这个散热罩的设计首先围绕散热效率展开，顶部的多层平行散热鳍片不是随意排布的等距结构，鳍片的间距、厚度、伸出长度都经过流场仿真验证：鳍片间距控制在3mm到5mm区间，既避免间距过小导致气流流通阻力增大、散热死角积灰堵塞，也不会因为间距过大减少总散热面积；鳍片厚度从根部到边缘做0.5mm的渐变减薄，根部加厚保证热量从缸体传导到鳍片的效率，边缘减薄降低整体重量同时提升气流换热接触面积。运行时随飞轮旋转产生的定向冷却气流会顺着鳍片的平行方向快速流过，把鳍片上的热量持续带走，保证缸体工作温度稳定在120℃到180℃的合理区间，避免过热失效。

　　结构设计上，这个部件采用一体化集成设计，没有采用传统散热罩与缸体分体装配的结构，而是将散热鳍片、缸体安装基座、进气接口、排气侧连接位全部整合为一个整体，减少了分体装配带来的密封面泄漏风险，也降低了装配工序的复杂度。侧面的黄色标识凸台是预留的点火模块安装定位位，凸台上的两个安装孔位与缸体内部的磁电机位置严格对齐，保证点火触发间隙控制在0.3mm到0.5mm的合理范围，间隙过大容易出现点火能量不足、高速断火的问题，间隙过小则可能出现运动部件刮碰磁电机的故障。侧面的圆形观察孔是专门预留的气门间隙调整检修位，日常维护时不需要拆卸整个散热罩，只需要打开观察孔的密封堵头就可以完成气门间隙校准，大幅降低后期维护的工作量。

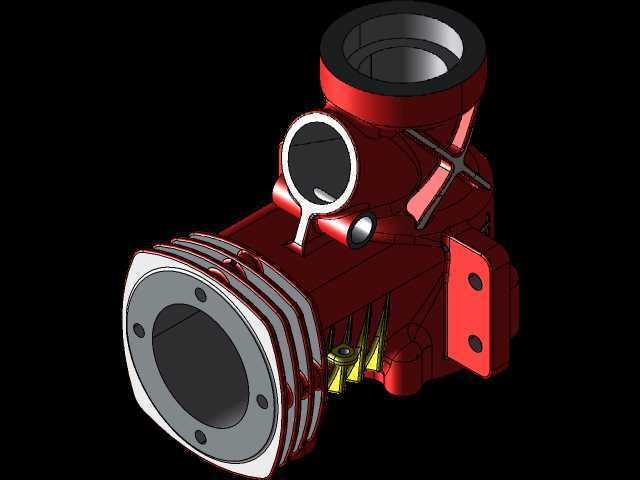

　　前部的大直径接口是化油器或者电喷节气门体的安装位，接口内壁做了0.8mm的粗糙度控制，保证进气道的气流顺畅度，减少进气阻力提升充气效率，接口端面的环形密封槽用来安装耐高温橡胶密封圈，避免进气泄漏导致的空燃比失准问题。接口内部的X型加强筋是兼顾结构强度和进气流畅度的设计，很多设计人员为了提升接口强度会在内部加横纵交错的密集加强筋，反而会扰乱进气气流导致进气紊流增大，影响燃油与空气的混合效果，这个X型加强筋顺着进气气流的流向做了圆弧过渡，既可以提升接口的抗冲击强度，避免安装时用力过大导致接口开裂，也不会对进气气流造成明显的扰流影响。

　　安装边界的设计上，整个部件的底部安装平面平面度公差控制在0.05mm以内，保证与曲轴箱结合面的密封性能，安装孔位采用对称排布的四个M5螺纹孔，孔位位置度公差控制在0.1mm以内，避免装配时出现孔位错位导致的安装应力，长期运行下应力集中导致部件开裂。部件的整体外形尺寸控制在长120mm、宽100mm、高110mm的区间内，适配小型动力单元紧凑的安装空间，不会和周边的油箱、消音器、启动拉盘等部件出现运动干涉。外壁的品牌标识采用凸刻工艺，不需要额外的丝印或者贴标工序，避免长期高温运行下标识脱落，同时凸刻的标识也不会额外增加部件的重量。

　　从材料选型的角度，这类部件一般采用ADC12铝合金压铸成型，材料的导热系数达到92W/(m·K)，具备优秀的导热性能和高温强度，压铸成型后做T6热处理提升部件的抗热变形能力，表面做红色耐高温喷塑处理，既可以提升部件的耐腐蚀性能，也可以通过颜色区分不同排量的动力型号，方便生产装配时的物料区分。很多人会疑惑为什么这类散热罩大多做成鲜艳的红色，除了外观辨识度的考虑，红色的耐高温涂层在户外使用时也更容易发现表面的油污、积尘堆积，方便用户及时清理散热鳍片之间的杂物，避免杂物堵塞鳍片间隙影响散热效果。

　　在实际建模过程中，需要特别注意散热鳍片的拔模角度设计，因为是压铸成型部件，鳍片的拔模角度控制在1.5°到2°之间，既保证压铸时的脱模顺畅，不会出现鳍片断裂、粘模的问题，也不会因为拔模角度过大导致鳍片根部过厚、边缘过薄，影响散热效率和结构强度。同时所有的棱角位置都做了R1到R2的圆角过渡，避免压铸时出现应力集中导致的冷隔、裂纹缺陷，也避免装配和维护时尖锐棱角划伤操作人员。
