这款拉胀结构管件的设计,最初是针对电源变压器绕组内部的缓冲防护需求展开的,在变压器长期运行过程中,绕组会随负载波动、环境温度变化产生周期性的热胀冷缩形变,传统的实心衬套或者普通冲孔管在承受轴向挤压时会出现径向收缩,很容易磨破绕组绝缘层,甚至造成匝间短路的隐患,而拉胀结构的负泊松比特性刚好能解决这个痛点——当管件受到轴向的压缩或者拉伸载荷时,径向会同步产生膨胀或者收缩的形变,始终和绕组内壁、支撑骨架保持贴合,不会出现间隙窜动,也不会因为形变挤压造成局部应力集中。

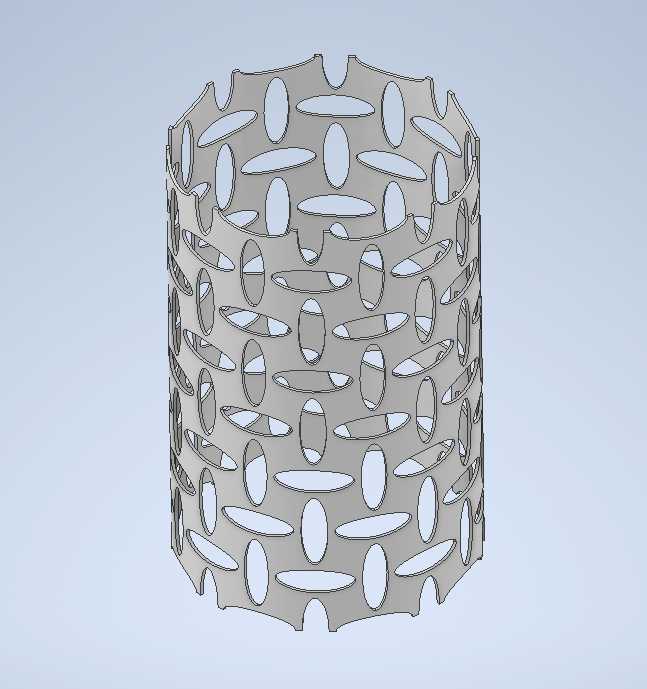

从结构设计逻辑来看,整个管件采用一体化的镂空网格构型,周向均匀排布的长圆形镂空孔沿轴向交错排列,相邻两排孔的筋条通过圆弧过渡连接,没有尖锐的直角转角,从根源上避免了应力集中导致的疲劳断裂问题。建模过程中需要重点控制几个核心尺寸边界:首先是管件的整体壁厚,要兼顾径向的支撑刚度和轴向的形变能力,壁厚过大会导致拉胀形变需要的轴向力过高,无法跟随绕组的微小形变产生同步位移,壁厚过小则会在长期交变载荷下出现筋条断裂,通常根据适配的变压器功率等级,壁厚会控制在0.3mm到1.2mm之间,对应不同的形变行程需求。其次是镂空孔的长径比和排布间距,长圆形孔的长度方向沿管件周向延伸,孔与孔之间的连接筋宽度要保持一致,确保整个圆周方向的形变均匀,不会出现局部形变过大导致的管件失稳,建模时需要做多次形变仿真验证,确保轴向拉伸15%的行程下,径向膨胀量能达到8%以上,同时筋条的最大应力不超过材料屈服强度的70%,满足10年以上的交变载荷使用寿命要求。
除了变压器内部的应用场景,这款拉胀管的结构特性也适配很多其他工业领域的需求:在医疗植入器械领域,这种结构可以用作血管支架的基础构型,植入血管后通过球囊扩张产生轴向和径向的同步形变,贴合血管内壁,不会因为人体组织的蠕动出现移位;在冲击防护领域,这种镂空拉胀结构可以作为缓冲衬套安装在设备的连接节点处,当受到轴向冲击载荷时,结构通过自身的均匀形变吸收冲击能量,同时径向膨胀的特性能增大接触面积,降低局部压强,避免被连接件出现压溃损伤;在柔性管路连接场景,拉胀管可以替代传统的波纹管,在允许一定轴向位移的同时保持径向的支撑刚度,不会因为管路内部的压力出现鼓包变形。
建模过程中需要注意安装边界的匹配设计:管件的两端预留10mm到15mm的无镂空实心段,用于和两端的支撑接头焊接或者卡接连接,实心段和镂空段的过渡位置做渐变的筋条宽度处理,避免刚度突变导致的过渡位置断裂。整个管件的展开下料需要精准计算镂空孔的排布位置,因为冲压成型后镂空孔的边缘会产生轻微的拉伸形变,建模时要提前预留成型余量,确保成型后的管件圆度误差控制在0.1mm以内,周向的镂空孔位置度误差不超过0.05mm,避免装配时出现和周边零件的干涉。另外,针对不同的使用场景,材料选择也有区分:变压器内部使用的拉胀管通常采用304不锈钢或者铝合金材质,具备良好的导磁性能和耐腐蚀性能,不会在变压器内部产生额外的涡流损耗;医疗领域使用的产品则采用钛合金或者可降解高分子材料,满足生物相容性要求;冲击防护场景使用的产品可以采用弹簧钢材质,获得更好的疲劳强度和形变恢复能力。
在结构验证环节,需要重点测试三个核心性能:一是轴向的载荷-形变曲线,确保在额定形变行程内载荷保持线性变化,没有突然的刚度跌落,避免出现结构失稳;二是径向的膨胀量一致性,在圆周方向均匀取8个测点,拉伸额定行程后各测点的径向膨胀量差值不超过0.03mm,确保和周边配合件的贴合均匀;三是疲劳寿命测试,在额定的交变形变行程下循环加载100万次后,筋条位置不能出现裂纹,整体的刚度变化率不超过5%,满足长期使用的可靠性要求。很多设计人员在初次做这类拉胀结构建模时,容易忽略筋条过渡位置的圆角处理,或者镂空孔的排布没有做周向的错位,导致成型后管件的形变不均匀,局部应力过高,实际建模时需要通过参数化设计调整孔的间距、筋宽、圆角半径等参数,通过多轮仿真迭代找到最优的参数组合,才能兼顾结构的形变能力和支撑强度。
