交流稳压器用活塞连杆组件结构设计

　　在交流稳压器的调压执行机构中，活塞连杆总成是实现动力传递、位移精准输出的核心运动部件，其结构合理性直接决定稳压器调压动作的响应速度、运行稳定性与长期服役寿命。这套组件采用分体式模块化设计思路，将整体功能拆解为四个独立又协同的子部件，分别承担动力承接、运动导向、载荷传递、行程限位的不同作用，既降低了单个零件的加工难度，也方便后期运维过程中的易损件更换，无需整体报废整组组件。

　　从实际应用场景来看，这类活塞连杆组件主要适配中小功率交流稳压器的碳刷驱动调压结构，当稳压器检测到输出电压偏离额定值时，伺服驱动机构输出的旋转或直线动力会通过连杆端传递，带动活塞沿预设导向轨迹做往复直线运动，进而驱动碳刷在自耦变压器绕组表面滑动，调整绕组匝数比实现电压稳定输出。整套组件的运动行程需要严格匹配稳压器的全调压范围，安装时需要保证连杆与活塞的同轴度误差控制在0.02mm以内，避免运动过程中出现卡滞、偏磨问题，否则会导致调压动作滞后，甚至出现电压调节超调的故障。

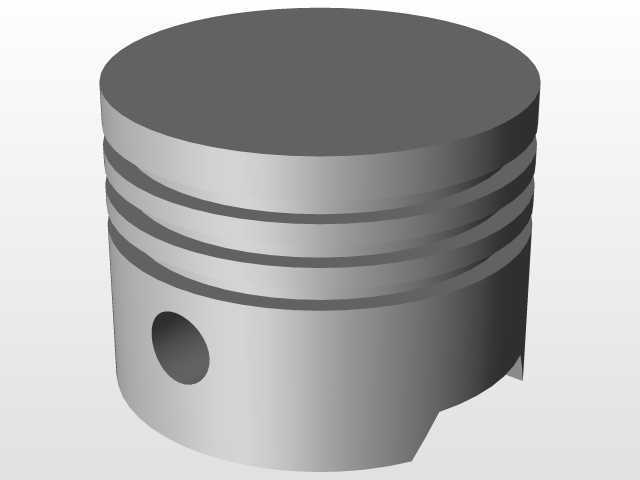

　　在功能特性设计上，连杆与连杆盖采用配对剖分结构，剖分面经过精磨处理，装配时通过定位销保证两者的位置精度，抱合端与驱动轴的配合间隙控制在合理范围，既可以灵活转动又不会出现旷量，能够有效抵消传动过程中的径向窜动。活塞销采用全浮式设计思路，销体与活塞销座、连杆小头孔之间均保留合适的配合间隙，工作过程中销体可以缓慢转动，让磨损均匀分布在销体整个圆周表面，大幅延长零件的使用寿命。活塞部分的外圆尺寸与配套的缸体内径做基孔制配合，表面预留了活塞环的安装槽位，实际装配时搭配对应规格的密封环，既可以减少运动过程中的漏气泄压问题，也能起到导向支撑作用，避免活塞运动时出现倾斜。分段式的结构设计让不同部位可以根据受力工况选择适配的材料，连杆部位承受交变拉压载荷，选用强度更高的合金结构钢，活塞部位侧重耐磨性能，选用表面经过硬化处理的铝合金材质，活塞销则选用渗碳钢制作，兼顾表面硬度与芯部韧性，在保证整体结构强度的前提下尽可能降低组件的运动惯量，减少驱动机构的负载。

　　从安装边界来看，这套组件的连杆端连接孔中心到活塞端面的极限距离需要与稳压器调压机构的安装空间严格匹配，最大外伸尺寸不能超出机构的内部容纳空间，最小收回位置要保证碳刷能够到达调压绕组的最低电压端，运动全程不能与周边的电路板、接线端子、壳体结构发生干涉。设计过程中对各个部件的过渡圆角做了优化处理，所有应力集中部位都加大了圆角半径，避免长期交变载荷作用下出现疲劳断裂问题，连杆杆身采用工字形截面设计，在相同截面积下获得更大的抗弯截面模量，兼顾轻量化与结构强度。活塞的分段结构让端部的连接头可以根据不同型号稳压器的接口形式做快速替换，无需重新设计整套连杆组件，提升了零件的通用化率，能够适配多款同系列不同功率等级的交流稳压器产品。实际装配时需要注意连杆盖的螺栓拧紧力矩要符合工艺要求，力矩过大容易导致螺栓断裂或者连杆孔变形，力矩过小则会出现配合松动，工作过程中产生异常敲击噪音，加速零件磨损。活塞销两端需要安装限位卡簧，避免工作过程中销体轴向窜出刮蹭缸体内壁，活塞环的开口位置需要相互错开，避免出现密封失效的问题。整套组件的运动副表面都需要做润滑处理，初始装配时涂抹适配的润滑脂，减少干摩擦带来的磨损，保证长期运行过程中动作灵活无卡滞。
