轻量化多孔安装固定支架V2结构设计

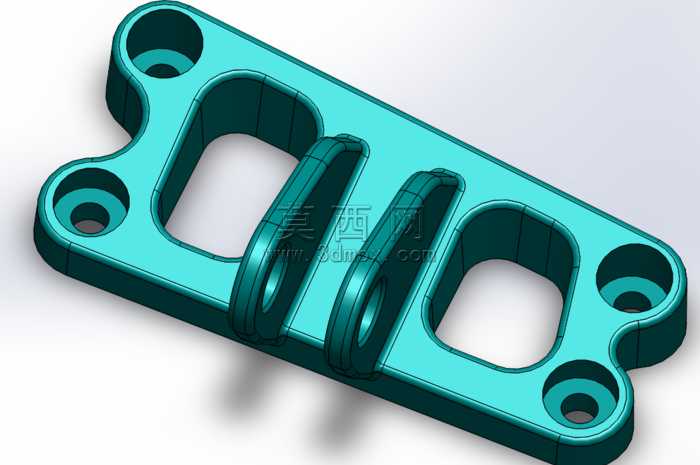

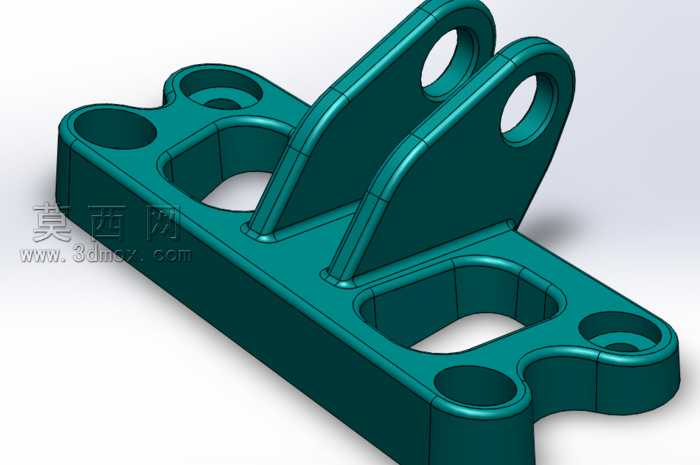

本作品为经过迭代优化的第二代安装固定支架，整体采用三维参数化建模方式完成全流程设计，建模阶段首先基于安装工况的载荷边界条件，确定了支架的整体外轮廓尺寸与安装点位分布，四个角位设置同轴阶梯安装孔，孔位边缘做了圆角过渡处理，避免应力集中导致的结构失效。主体结构采用双侧镂空框架式设计，在两个主镂空区域之间设置两道纵向加强筋，既大幅削减了整体材料用量，实现了重量从初始版本4.52磅优化至1.96磅的减重目标，又通过加强筋的合理排布保证了整体结构的抗弯、抗扭刚度，满足使用场景下的力学性能要求。建模过程中对所有棱边均做了等半径倒圆角处理，既消除了加工过程中的锐边安全隐患，也优化了应力传递路径，避免载荷作用下棱角处出现应力断裂风险。渲染阶段采用青蓝色金属质感材质赋予模型，搭配柔和的影棚级布光方案，清晰呈现出支架的壁厚变化、孔位结构与加强筋的形态细节，直观展示结构设计的合理性。设计思路上优先兼顾轻量化与结构可靠性，在保证安装定位精度、连接强度的前提下，最大化去除非承载区域的冗余材料，适配对自重控制有较高要求的安装场景，整体结构一体成型，无需额外拼接装配，可直接适配多种加工工艺完成生产制造，各安装孔位的同轴度、平面度公差均在建模阶段做了参数化约束，保证后续加工的精度一致性。
