内燃机传动用连杆结构三维设计

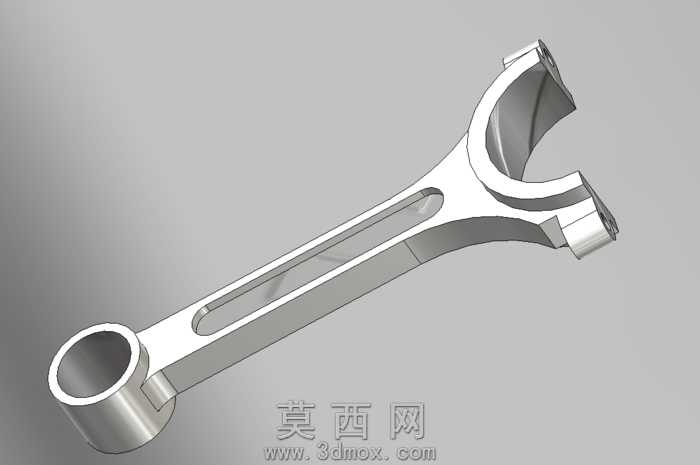

本作品为内燃机核心传动部件连杆的三维参数化建模成果，建模阶段采用主流三维机械设计软件完成全流程构建，首先通过草图绘制确定连杆大小端的中心距、孔径等核心尺寸参数，其中小端为整圆活塞销安装孔，大端为分体式曲柄销配合结构，建模过程中严格遵循机械设计手册中连杆的尺寸公差规范，对杆身部分采用变截面工字型结构设计，在保证整体结构强度的前提下最大化降低零件自重，减少往复运动过程中的惯性损耗。材质渲染阶段选用锻钢金属材质，通过调整材质球的粗糙度、金属度参数还原锻件表面的亚光金属质感，对大小端的配合面单独赋予高光金属材质，区分加工面与非加工面的视觉差异，同时添加轻微的环境反射效果提升模型的真实感。结构设计上重点优化了杆身与大小端的过渡圆角，避免应力集中导致的零件疲劳损坏，大端的分体结合面采用精准的平面配合约束，还原实际装配中的定位关系，杆身中部设计有减重长槽，在不降低结构刚性的前提下进一步缩减零件重量。设计思路围绕内燃机连杆的实际工况展开，充分考虑往复运动过程中的拉压交变载荷、高速运转下的惯性力影响，所有结构特征均符合量产连杆的加工工艺要求，既可以作为机械原理教学的演示模型，也能够为同类传动零件的设计优化提供参考，模型的所有特征均保留参数化编辑属性，可根据不同排量内燃机的性能需求快速调整尺寸参数，生成适配不同工况的连杆结构方案。
