轻量化通用电气安装固定支架结构

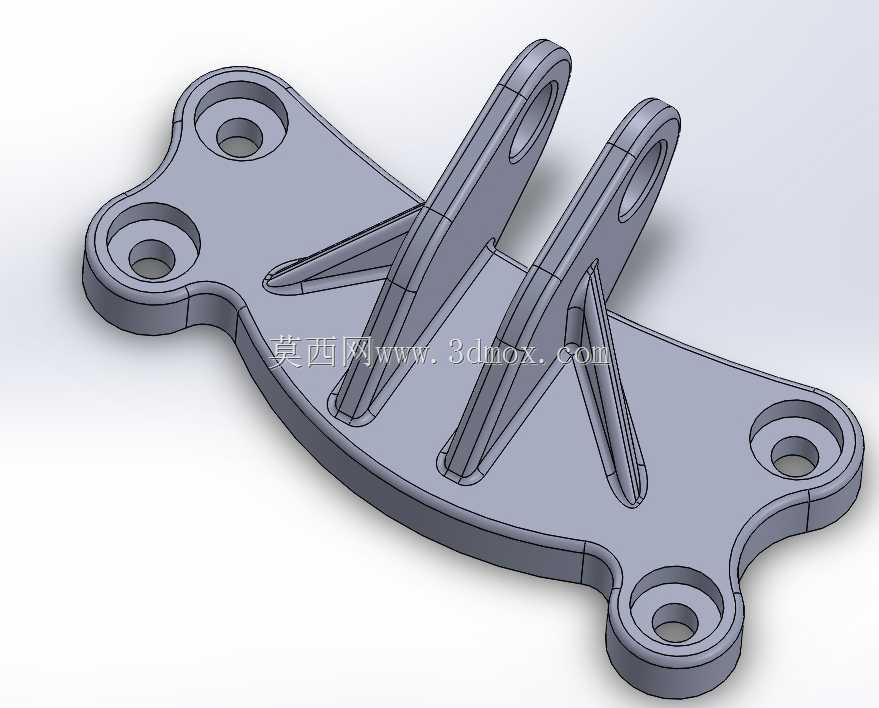

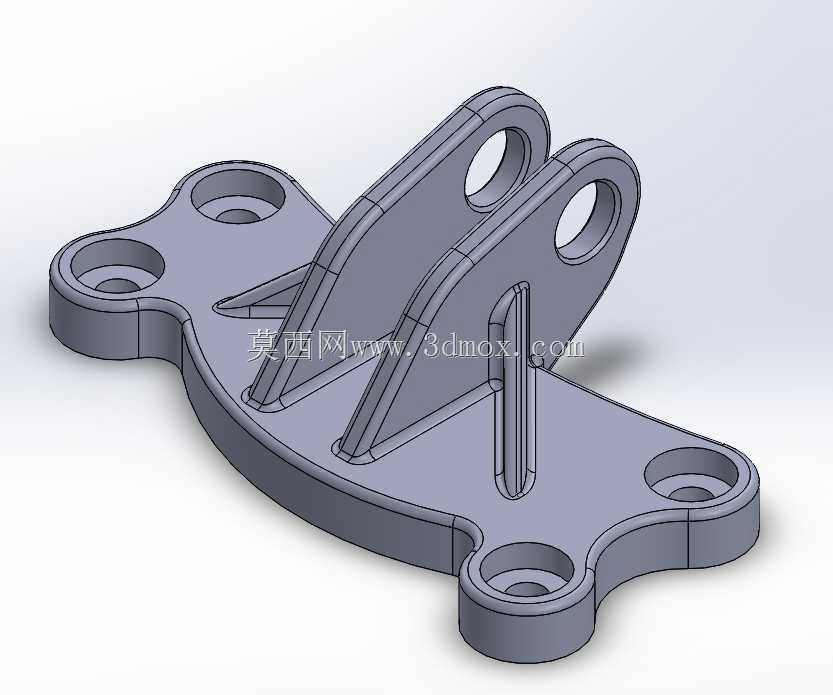

这款支架主要面向工业电气系统的安装固定场景，常见于生产线电气柜外接元件固定、移动设备电气模块挂载、户外电气组件支撑等工况，用来承托继电器、接线端子排、小型传感模块这类电气部件，替代传统焊接式角铁支架，减少现场焊接、打孔的二次加工工作量。从结构设计来看，底座采用异形轮廓的平板结构，四个角位设置了沉头安装孔，孔位做了加厚凸台处理，避免安装螺栓锁紧时板材出现应力变形，安装孔的孔距适配主流电气安装的标准间距，既可以通过螺栓固定在型材框架、设备壁板上，也能配合抱箍固定在圆管类安装面上，适配不同的安装边界条件。底座上方伸出两个带安装孔的支耳，支耳与底座之间设置了三角形加强筋，筋板厚度与支耳、底座保持一致，既保证支耳承受侧向载荷时的结构强度，又不会额外增加过多重量，相比同承重等级的实心铸钢支架，重量从4.52磅降至1.94磅，减重幅度超过五成，能有效降低安装载体的负重，尤其适合对自重有严格要求的移动设备、航空车载类电气安装场景。支耳上的安装孔采用同轴设计，用来穿装固定销轴或者螺栓，实现电气部件的铰接式固定，允许部件在小角度范围内调整安装角度，适配不同走线方向的接线需求，避免线缆过度弯折出现绝缘层破损。设计过程中优先考虑了载荷传递路径，电气部件的重量通过支耳传递到加强筋，再均匀分散到底座的四个安装点位，避免局部应力集中导致的支架断裂，所有棱边都做了圆角过渡处理，既减少加工过程中的应力残留，也能避免安装时划伤操作人员或者线缆绝缘层。实际选型时需要注意，支架的安装平面需要保持平整，若安装面存在较大平面度误差，需要加装垫片调整，避免锁紧螺栓时底座出现翘曲变形，影响支耳的位置精度；支耳的销轴安装孔适配标准直径的紧固件，不需要额外扩孔加工，配合防松螺母即可实现可靠固定，在持续振动的工况下也能保持连接稳定性，不会出现螺栓松脱、部件移位的问题。
