内燃机分体式连杆结构三维设计

　　在往复式动力机械的传动链路里，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，这套分体式连杆的结构设计，完全围绕高负荷交变工况下的可靠性、装配便利性展开。从实际应用场景看，这类连杆广泛适配小排量单缸内燃机、通用动力汽油机以及部分小型空压机的曲柄连杆机构，日常运行中需要持续传递活塞端的爆发压力，同时克服往复惯性力与旋转离心力的复合作用，对结构强度、形位公差控制都有明确的工程要求。

　　设计过程中首先考虑的是安装边界问题，连杆大头采用剖分式结构，配套连杆盖与螺栓锁紧的形式，能够在不拆解曲轴整体的情况下完成活塞连杆组的装配与检修，大头端的轴瓦安装位预留了标准的轴瓦配合公差，内壁粗糙度要求控制在Ra0.8以内，保证运转过程中油膜的稳定形成，避免轴颈出现干磨烧蚀的问题。小头端采用整体式圆环结构，内部预留了衬套压装空间，与活塞销的配合间隙按照热态工况下的膨胀量做了预留，常温下保持过渡配合精度，发动机达到工作温度后能形成合适的活动间隙，既不会出现销子松旷敲缸，也不会因为间隙过小导致活塞销卡滞。

　　杆身部分采用了工字形截面设计，这是在长期工程实践中筛选出的最优截面形式，在相同重量的前提下，工字形截面的抗弯、抗扭截面系数远大于矩形或者圆形截面，能够有效降低连杆整体的往复运动质量，减少曲轴运转过程中的惯性负荷。杆身表面做了圆弧过渡处理，所有应力集中位置都设置了卸荷圆角，避免在交变载荷长期作用下从棱角位置萌生疲劳裂纹。连杆盖与杆身的结合面采用了锯齿形定位结构，相比平口定位能够承受更大的横向剪切力，保证大头孔在螺栓锁紧后的圆度精度，不会因为结合面错位导致轴瓦偏磨。

　　从尺寸匹配逻辑上看，连杆大小头的中心距是核心参数，直接决定了内燃机的压缩比与活塞行程，设计时中心距公差控制在±0.02mm以内，大小头孔的平行度公差要求在100mm长度上不超过0.03mm，避免活塞在气缸内出现偏磨，导致气缸密封性能下降、机油消耗量上升。连杆螺栓的安装位置做了沉孔处理，螺栓头部完全沉入沉孔内，不会在曲轴运转过程中与曲轴平衡块发生运动干涉，螺栓采用预应力锁紧设计，按照规定扭矩拧紧后能够保证连杆盖与杆身的结合面在最大爆发压力下不会出现分离间隙。

　　实际选型应用时，需要根据配套动力的缸径、行程、最高爆发压力来匹配对应强度等级的连杆材质，常规小排量动力采用45号钢模锻成型即可满足强度要求，高负荷动力则需要采用40Cr合金钢锻造，并且对杆身进行喷丸强化处理，提升表面疲劳强度。连杆的重量分组也是装配过程中不可忽视的环节，同一台发动机配套的连杆组重量差需要控制在规定范围内，避免运转过程中出现过大的不平衡量，导致发动机振动超标、轴承过早损坏。

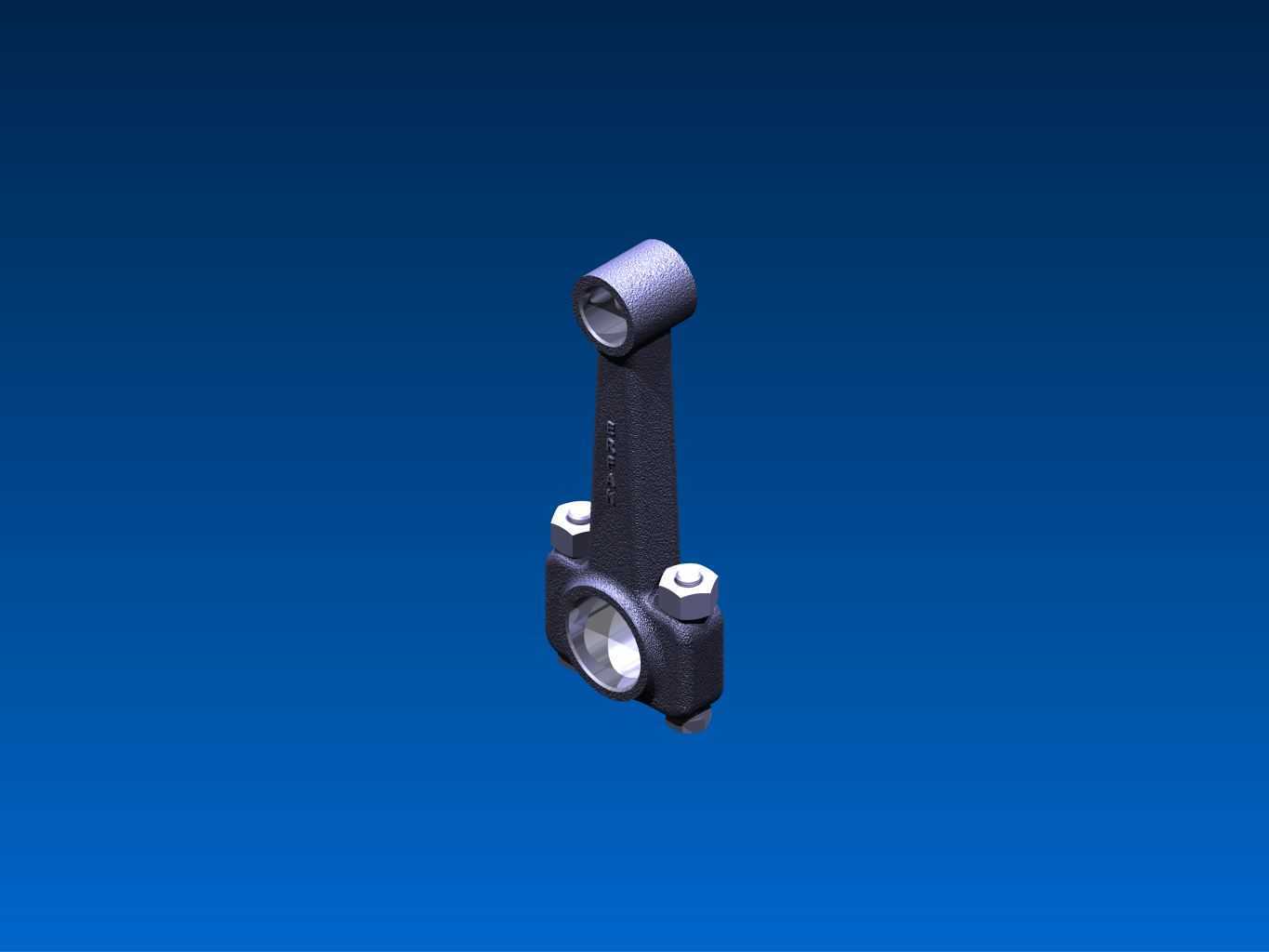

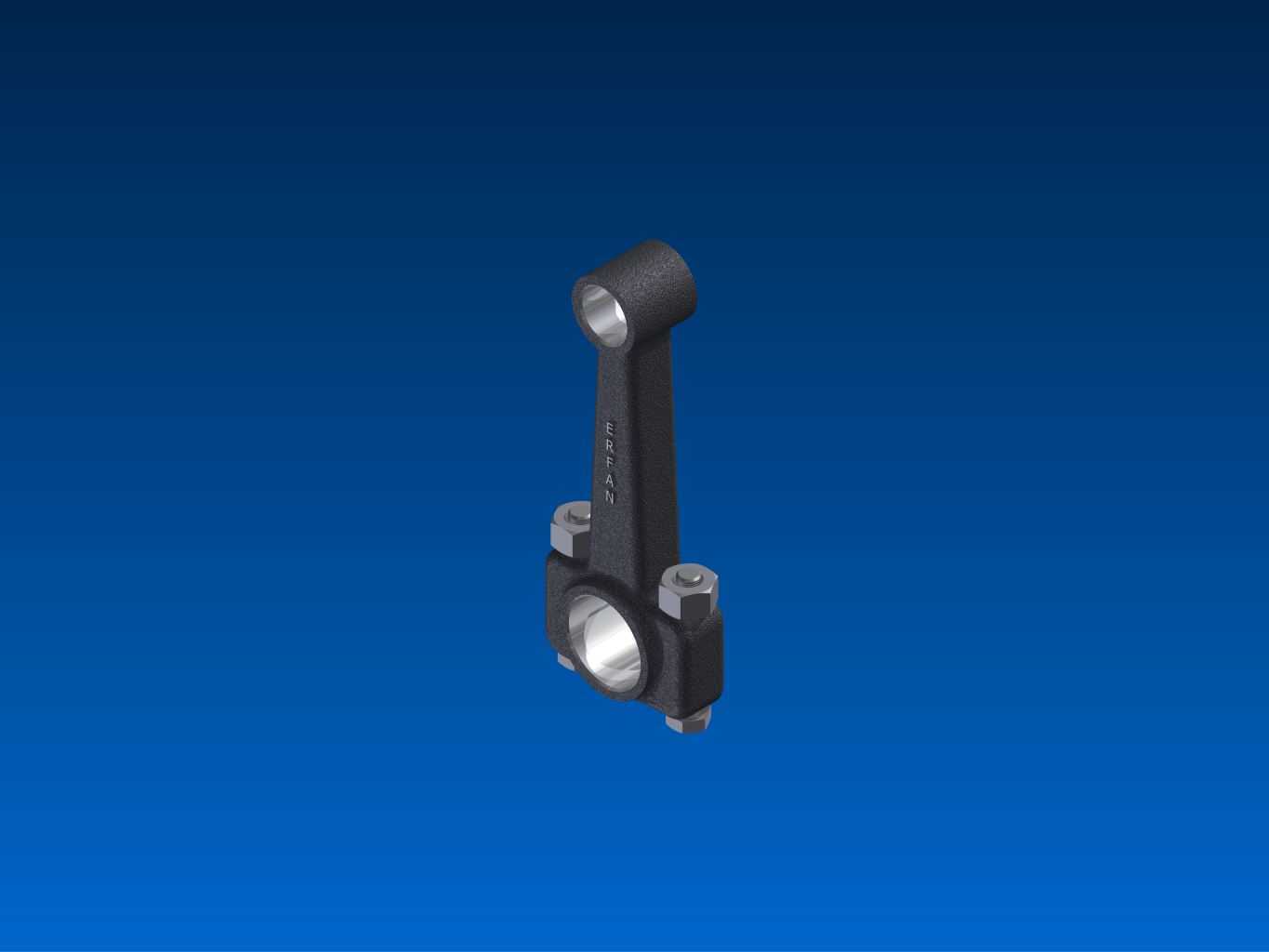

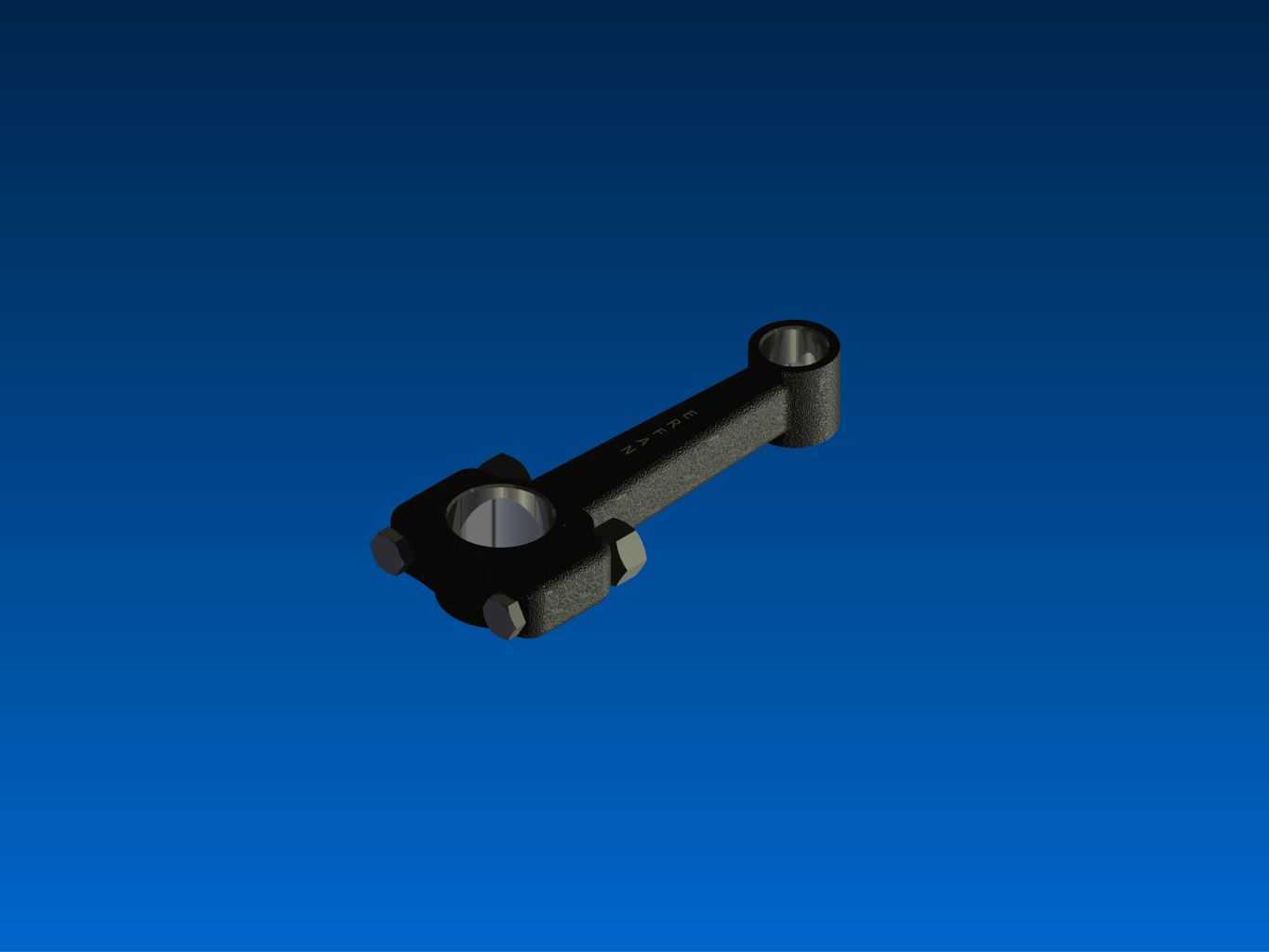

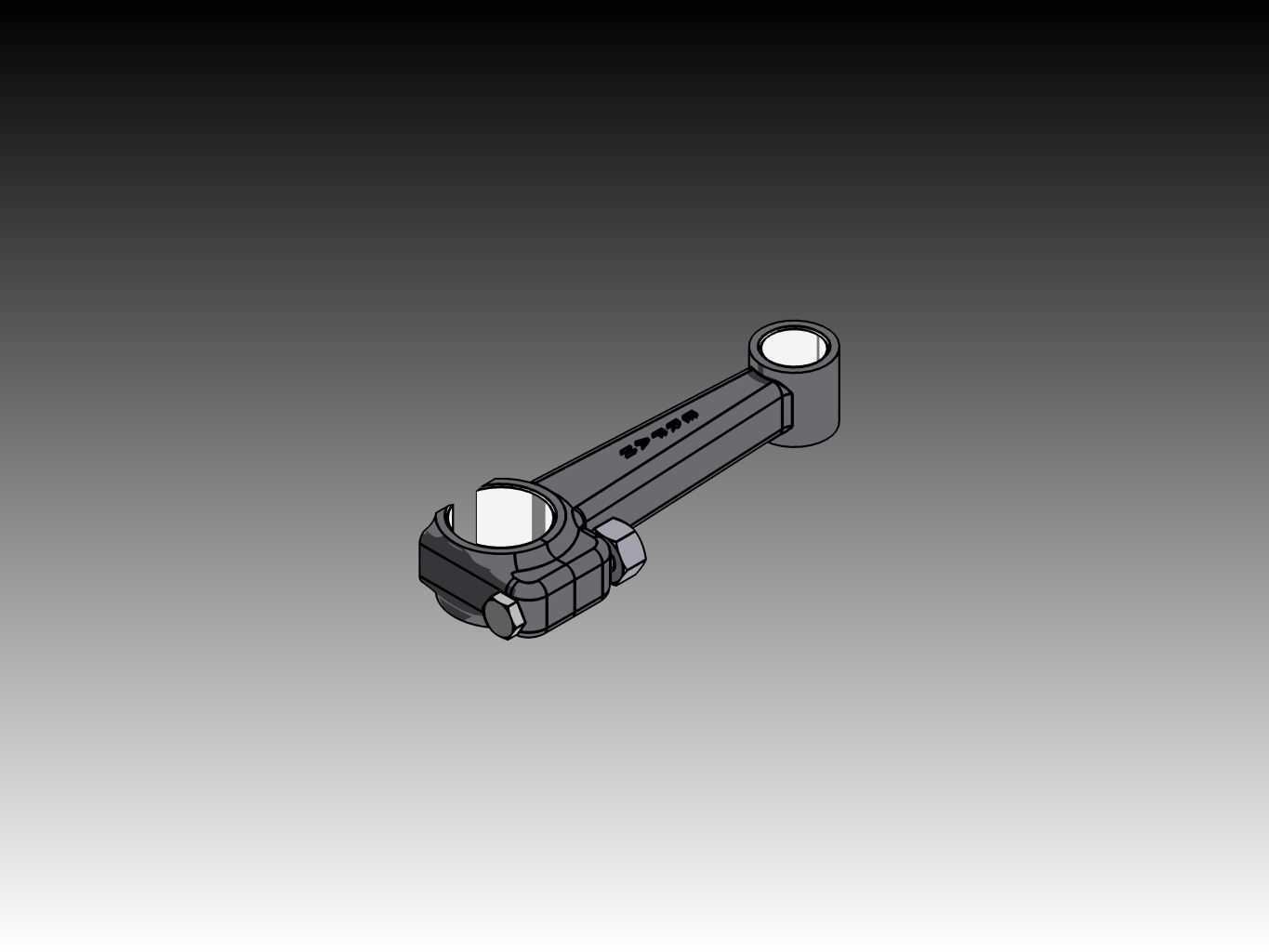

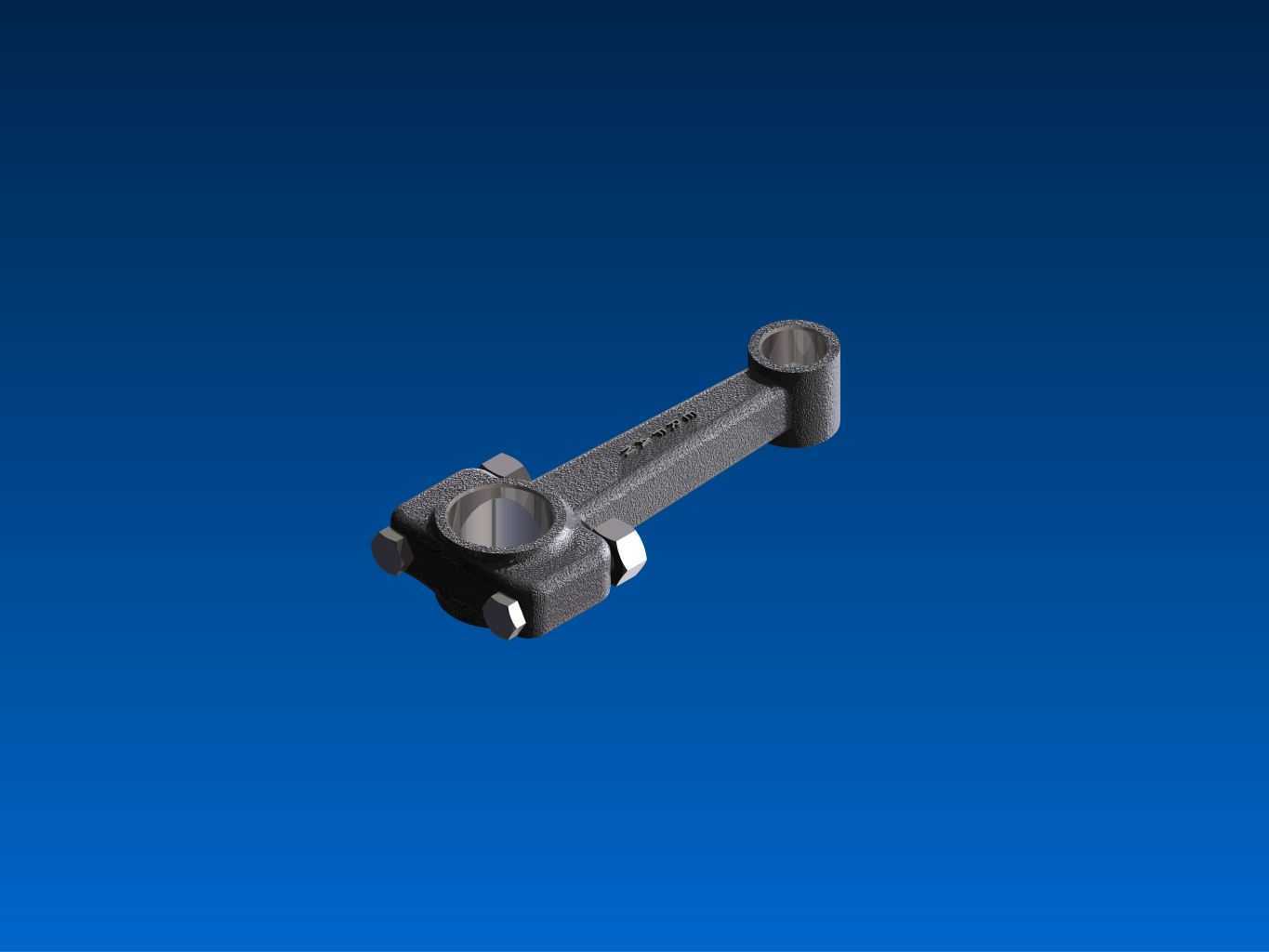

　　这套三维结构完整还原了连杆的所有细节特征，包括杆身的锻造标识位、大头端的喷油孔、螺栓孔的倒角细节，能够直接用于虚拟装配验证、运动干涉检查，也可以作为有限元分析的基础模型，校核不同工况下的应力分布、变形量，为后续的结构优化、工艺编制提供准确的三维数据支撑。在做装配仿真时，可以直接导入活塞、活塞销、曲轴、气缸等配套部件，模拟整个曲柄连杆机构的运动过程，验证活塞在上止点、下止点位置时与气门、气缸盖的安全间隙，排除设计阶段的干涉风险。
