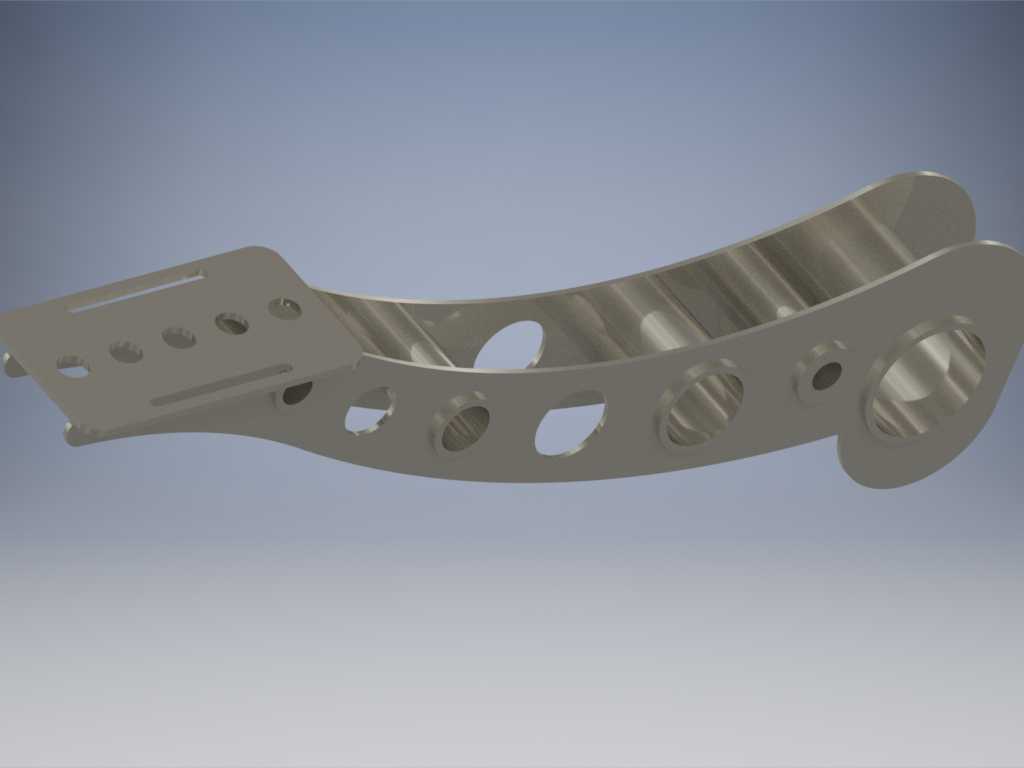

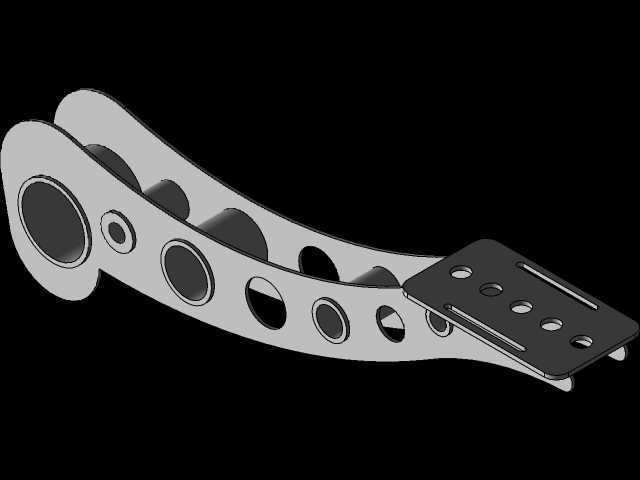

多孔镂空弧形金属连接支架结构设计

　　该弧形金属连接构件的设计，最初是针对窄空间内多部件铰接联动场景的安装痛点展开，在自动化生产线的连杆传动末端、小型特种作业装备的姿态调整机构、便携折叠设备的骨架连接位置，经常会遇到安装空间局促、连接端存在角度偏移、同时要求构件自身重量不能过大的需求，常规的直板式连接片无法适配弧形的安装轨迹，实心锻件又会带来额外的负载重量，增加驱动端的动力损耗，因此在结构设计阶段就确定了弧形主体+多孔镂空的核心方案。从实际功能落地的角度看，构件主体采用连续弧形过渡，完全匹配两个连接端之间的弧形运动轨迹，避免构件在摆动过程中与周边的线束、护板、相邻结构件发生运动干涉，在弧面的不同位置预留的多个圆形安装孔，分别对应不同规格的铰接销轴、固定螺栓的安装需求，

　　其中直径较大的孔位用于穿装主轴销，承担主要的载荷传递作用，直径较小的孔位用于安装定位销、固定附属的线束卡扣或者防护盖板，孔位的位置度公差严格控制在0.02mm以内，保证装配后铰接转动的顺畅度，不会出现卡滞、偏磨的问题。设计过程中针对镂空结构的受力分布做了多轮迭代，最初的镂空孔是规则的正圆形，经过有限元受力分析后发现，在构件承受径向载荷的时候，圆孔边缘会出现明显的应力集中，长期交变载荷作用下容易产生疲劳裂纹，因此后续将部分镂空孔调整为长圆形、异形过渡的结构，在保证减重效果的同时，让应力沿着弧形筋条均匀传递，整体重量相比同尺寸的实心弧形构件降低了42%，结构强度却能保留原实心构件的87%，完全满足额定载荷下的使用要求。

　　在安装边界的尺寸控制上，构件的整体弧长根据配套机构的摆动行程做了精准限定，两端的安装平面与弧形主体的过渡位置做了R3的圆角处理，避免锐边在装配过程中划伤操作人员或者损坏相邻部件的表面涂层，构件的厚度根据载荷计算结果设定为统一的8mm，既保证了足够的抗弯截面模量，又不会因为厚度过大占用额外的安装空间，两端的安装孔中心距严格匹配配套部件的接口尺寸，不需要二次加工就可以直接完成装配。构件表面的加工精度要求也结合实际使用场景做了区分，与销轴配合的孔内壁粗糙度达到Ra1.6，保证铰接转动时的耐磨性能，非配合的外表面粗糙度达到Ra6.3即可，在降低加工成本的同时不会影响实际使用性能。在实际装配场景中，

　　该构件可以直接替换原有同安装尺寸的实心连接臂，不需要对周边的其他部件做任何修改，就能实现设备整体的减重效果，对于需要频繁往复摆动的机构来说，构件重量的降低能够有效减少驱动端的惯性冲击，延长驱动部件和铰接销轴的使用寿命，在一些需要手动调整姿态的便携设备上，更轻的连接构件也能降低操作人员的操作负荷，提升使用体验。针对不同的使用环境，该结构的设计方案也预留了一定的调整空间，如果是用于腐蚀环境，可以在不改变整体安装尺寸的前提下更换对应的耐腐蚀材料，如果是用于大载荷场景，可以适当调整镂空孔的大小、增加筋条的厚度来提升整体承载能力，所有的安装孔位位置、整体弧形轮廓都可以保持不变，保证与原有接口的通用性。
