内燃机用带环槽密封结构活塞

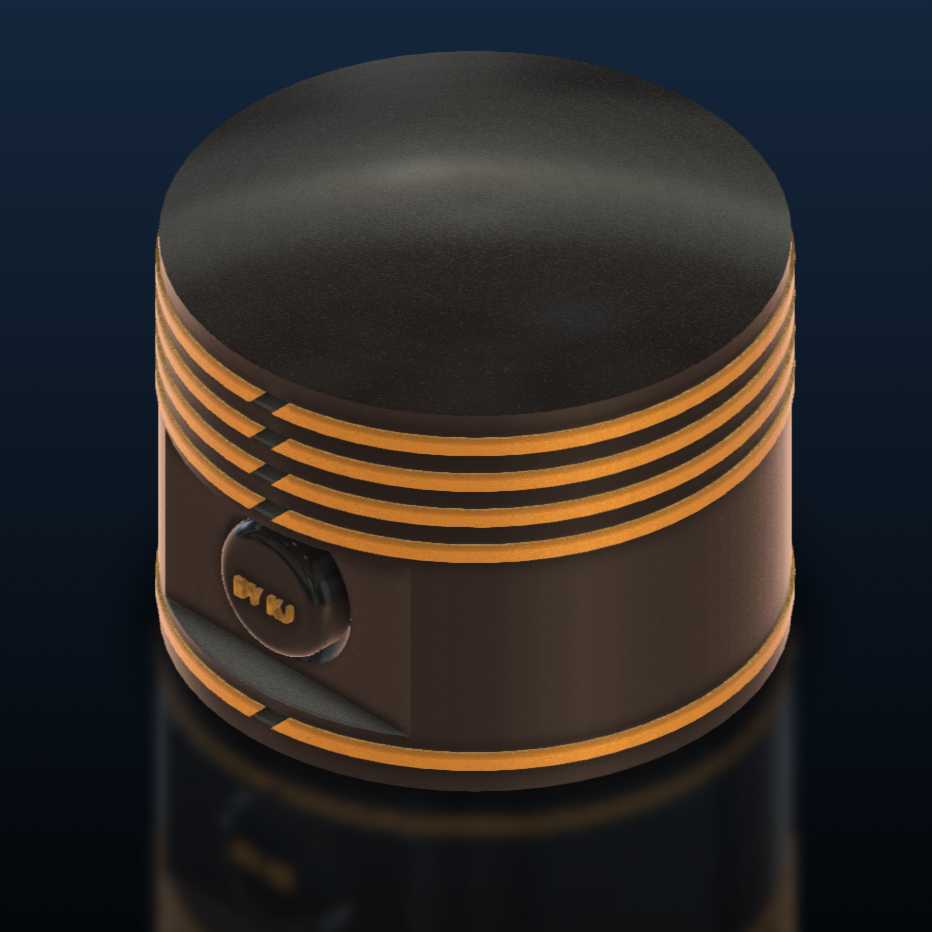

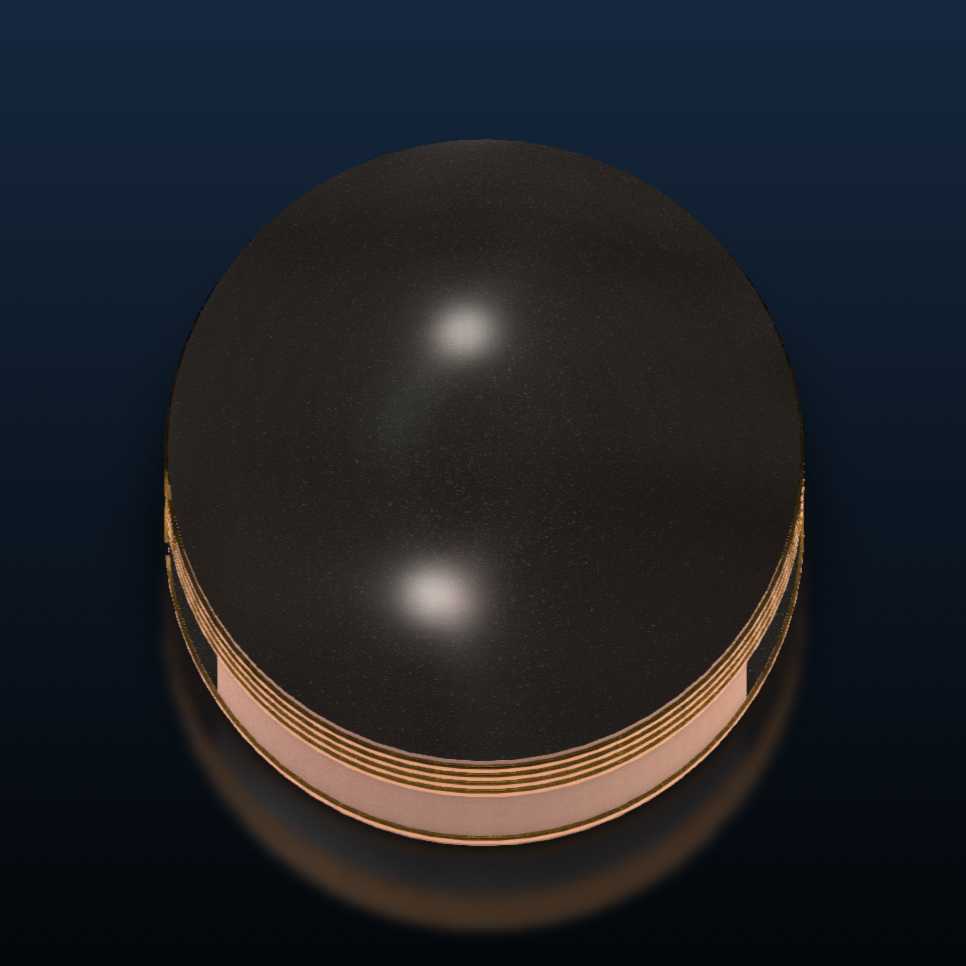

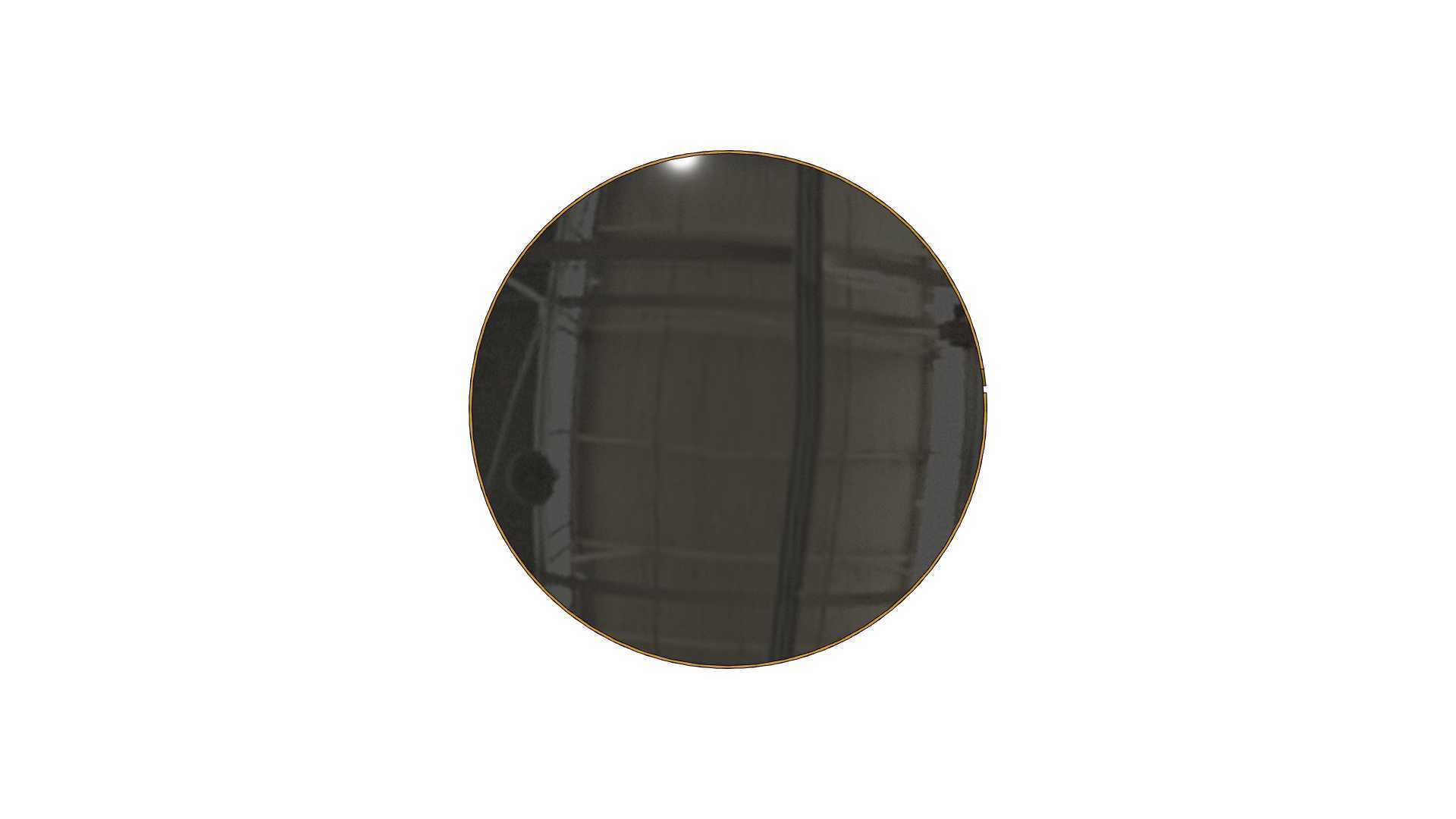

　　在往复式内燃机的核心做功单元里，活塞是直接承接燃烧压力、完成热功转换的核心执行部件，其结构设计的合理性直接决定了动力输出效率、密封可靠性与整机运行寿命。这款活塞的设计首先围绕燃烧室侧的高温高压工况展开，顶部采用平整式燃烧室适配结构，可根据不同排量机型的压缩比需求调整顶面凹坑深度，本次建模呈现的版本针对小排量通用汽油机优化，顶面平面度控制在0.02mm以内，避免高温燃气下的应力集中导致的顶面开裂。

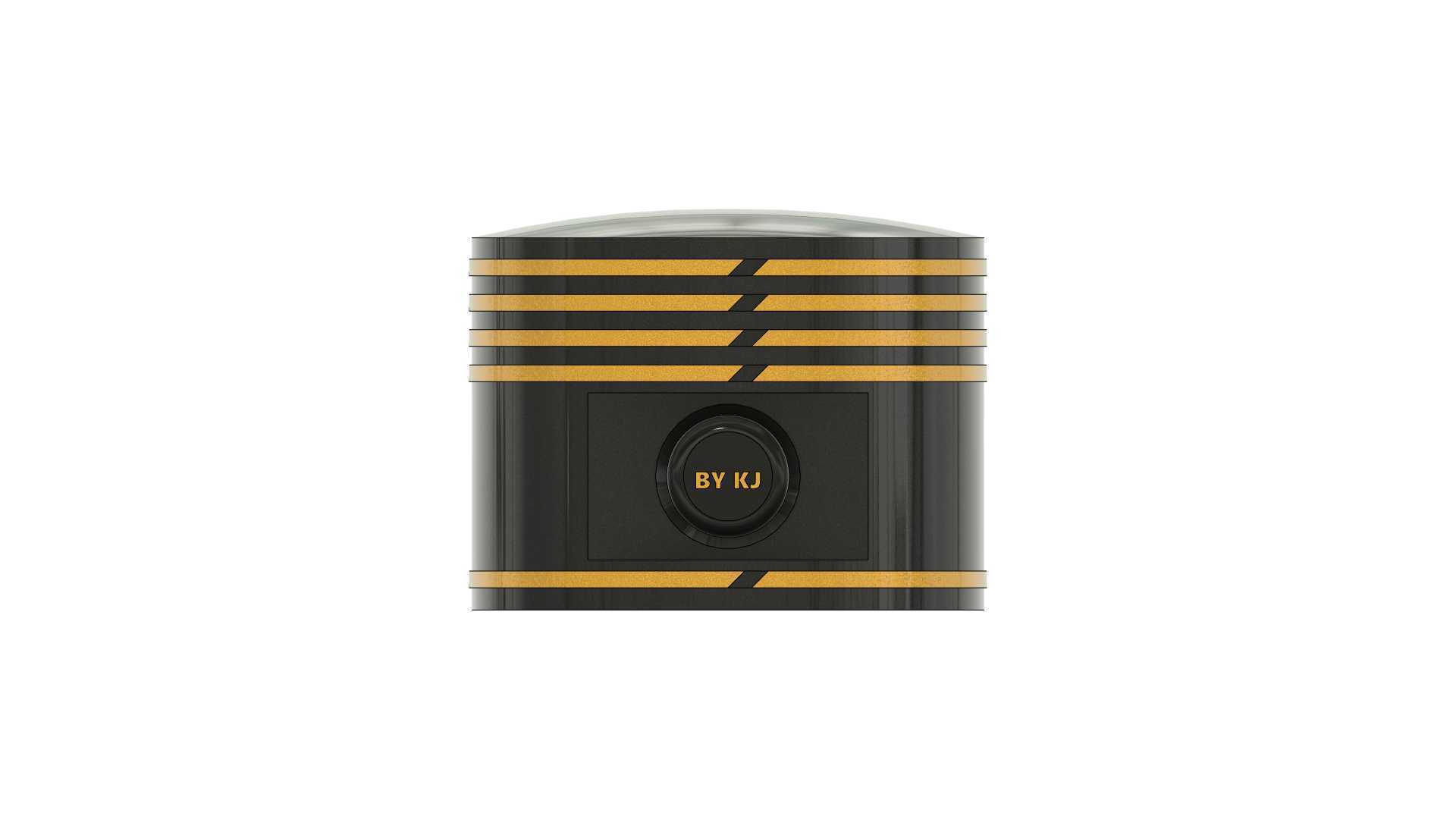

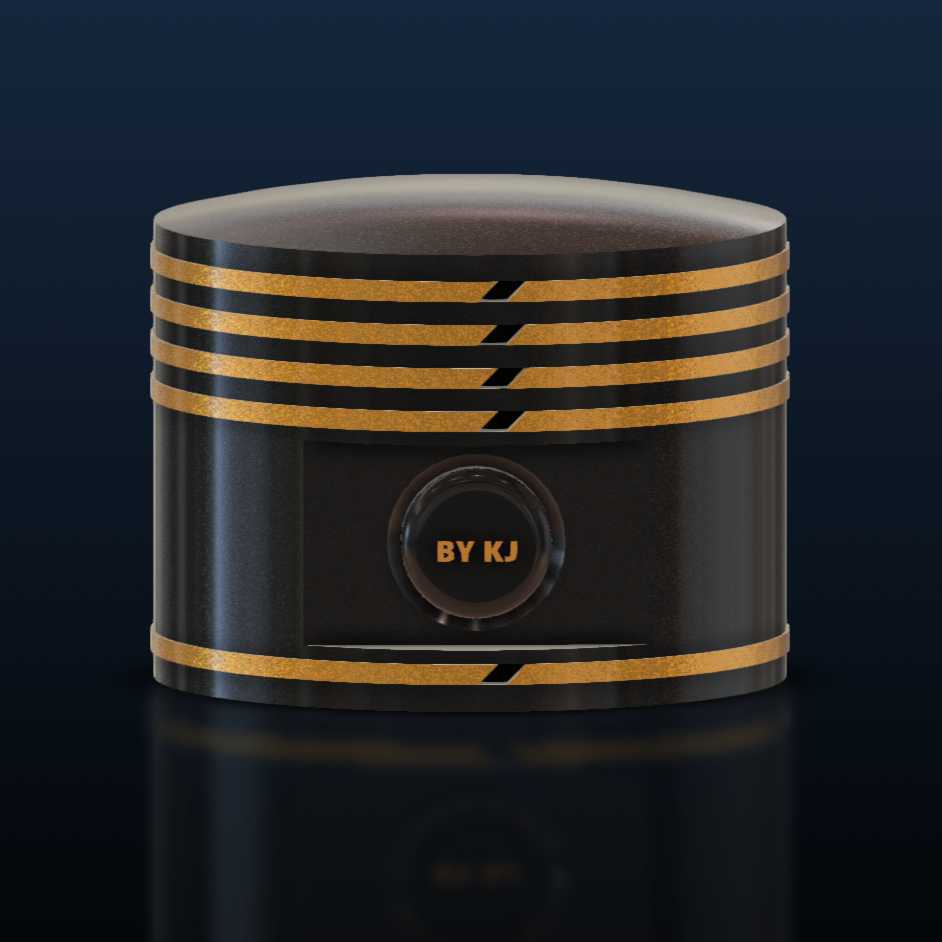

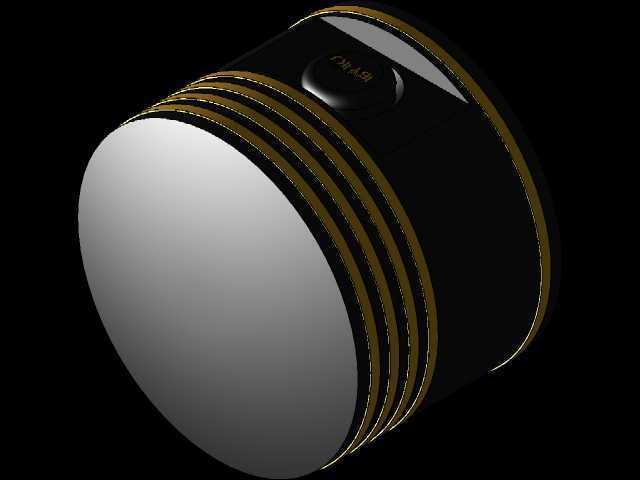

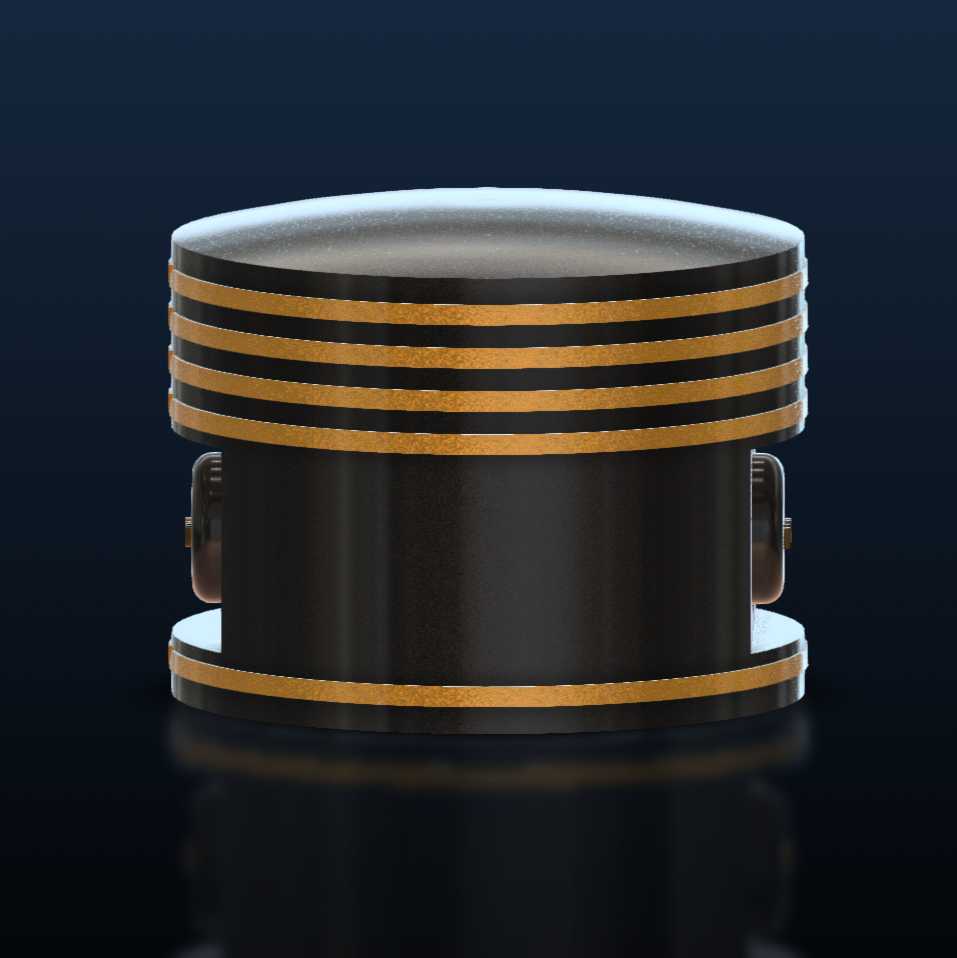

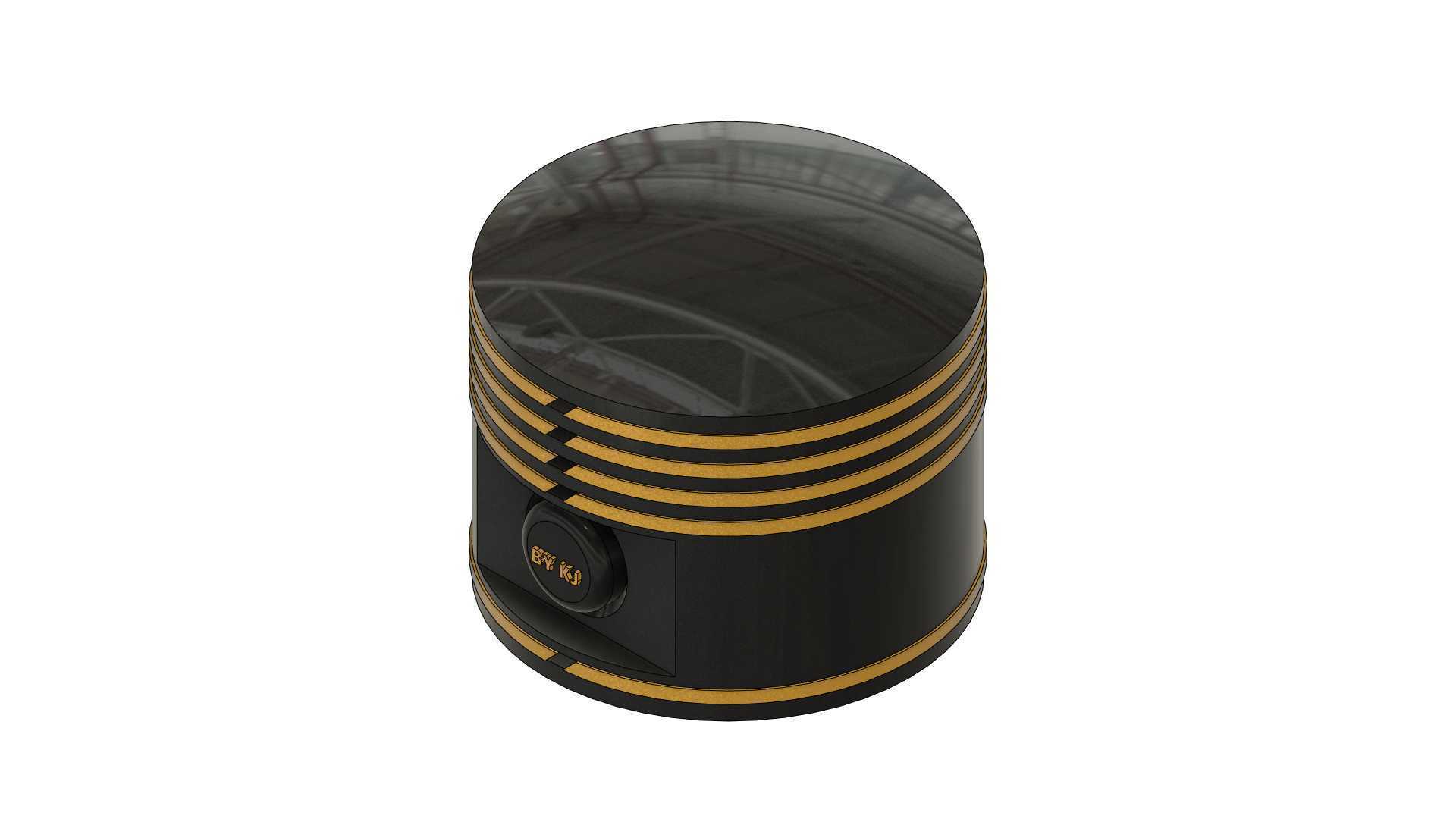

　　活塞头部的环槽结构是密封设计的核心，本次建模共设置四道环槽，上部三道为气环安装位，最下部一道为油环安装位，环槽的侧面粗糙度、槽宽公差均按照量产机型的加工要求做了细节还原，气环槽的侧隙控制在0.03-0.07mm区间，既保证活塞环在高温下的膨胀余量，又能避免环组窜动导致的燃气泄漏。环槽之间的环岸高度经过强度校核，可承受最高12MPa的燃烧爆发压力，不会出现环岸断裂的失效问题。

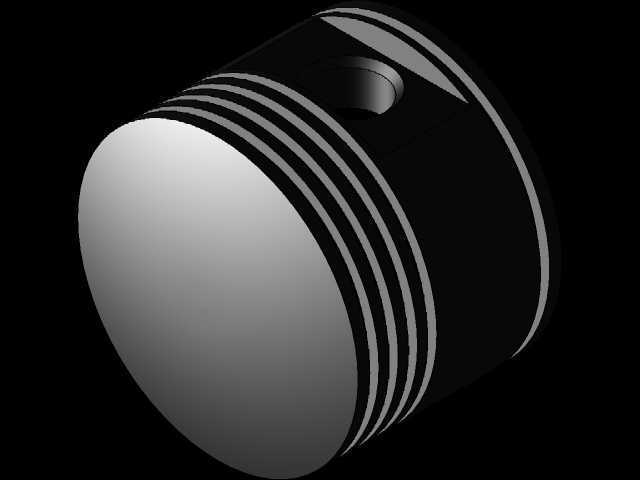

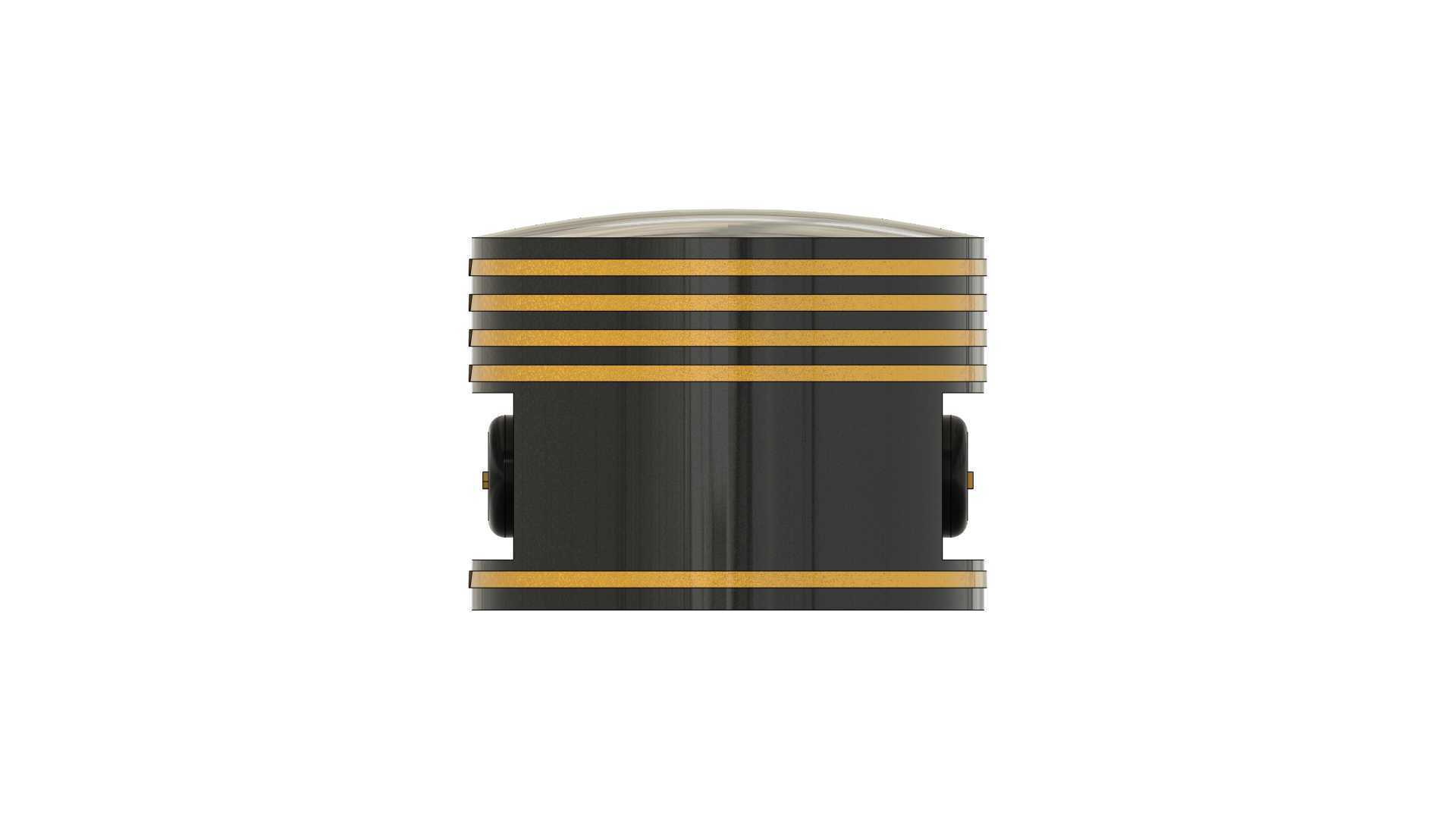

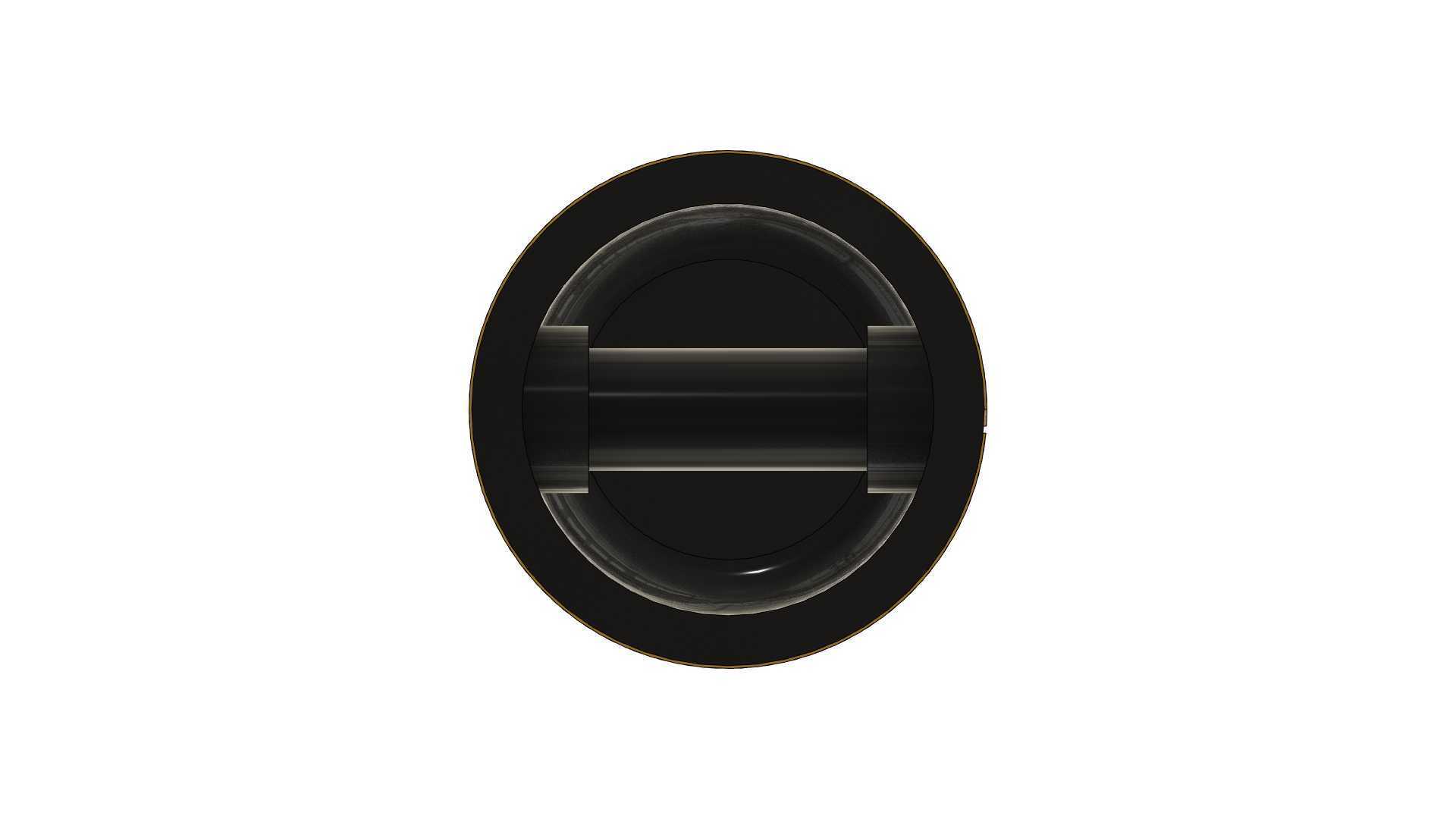

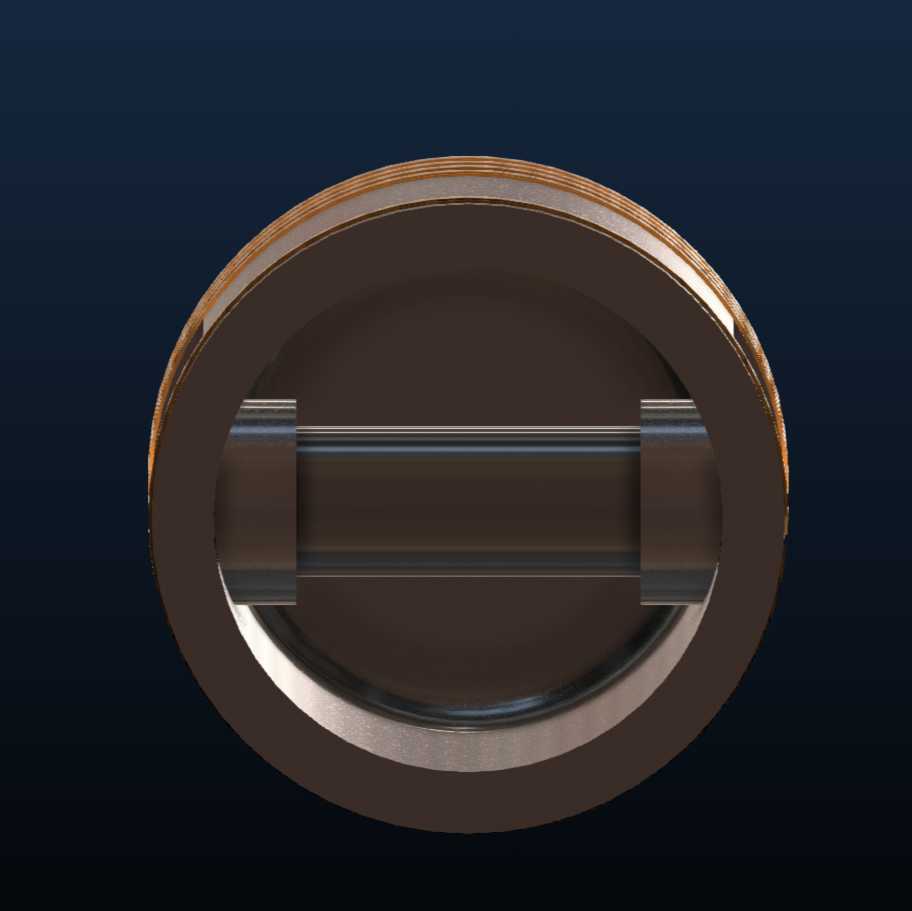

　　活塞销座的位置设置在活塞裙部上方的重心平衡位置，销孔内部做了微锥形修形，适配活塞销在受力时的弯曲变形，避免销孔边缘出现应力集中导致的座孔开裂。裙部表面设计有微小的椭圆度，冷态下裙部与气缸壁的配合间隙控制在0.02-0.04mm，热态膨胀后可实现均匀贴合，既不会出现拉缸故障，又能减少活塞往复运动的敲击噪音，裙部表面的石墨涂层结构在建模中也做了对应呈现，可降低冷启动阶段的摩擦阻力。

　　从安装边界来看，这款活塞的总高度适配缸径72mm的通用气缸，活塞销直径为18mm，可直接匹配对应尺寸的连杆小头衬套，安装时需注意活塞顶部的朝向标记，保证气门避让坑与进排气门位置对齐，避免活塞上行时与气门发生碰撞。在实际应用场景中，这类活塞不仅可用于通用小型汽油机，还可通过调整环槽数量、裙部长度适配小型柴油机、空气压缩机等往复式容积设备，在空压机应用场景下，可适当调整气环数量提升压缩腔的密封性能，减少压缩空气的泄漏量。

　　设计过程中首先通过运动学仿真确定活塞的行程适配范围，再根据燃烧压力曲线计算活塞各部位的受力载荷，对活塞顶部、环岸、销座位置做有限元强度校核，在保证结构强度的前提下尽可能去除非受力区域的材料，降低活塞整体往复运动质量，减少曲轴连杆机构的旋转惯性力，提升整机的高转速响应能力。活塞的热变形仿真也同步纳入设计流程，通过优化活塞内腔的冷却油腔结构，可将活塞顶部的最高工作温度控制在350℃以内，避免铝合金材料高温下的强度下降，延长活塞的使用寿命。

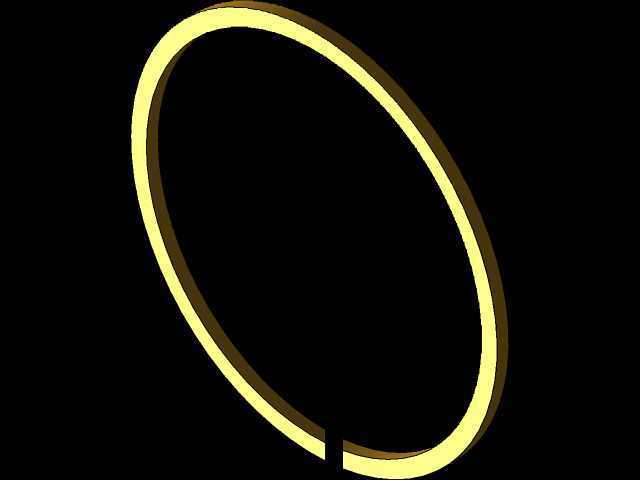

　　在实际装配环节，活塞环的开口间隙需要根据气缸的实际工作温度做对应调整，第一道气环的开口间隙设置为0.25-0.4mm，后续气环开口依次错开120度，避免开口对齐导致的燃气直通泄漏。油环的回油孔位置需要与活塞内腔的回油通道对齐，保证刮下的润滑油可以顺利回流到曲轴箱，避免润滑油窜入燃烧室参与燃烧导致的积碳问题。这款活塞的三维建模完整还原了所有装配特征，包括环槽的倒角、销孔的卡簧槽、裙部的避让缺口，可直接用于虚拟装配验证、运动干涉检查，也可作为教学演示模型展示曲柄连杆机构的工作原理，帮助从业者理解往复式动力设备的核心做功逻辑。
