重型卡车自动变速箱轴类构件三维设计

　　商用车动力传动系统的匹配设计中，变速箱核心轴件的结构合理性直接决定整套动力总成的承载上限与传动效率，本次建模的T9系列重卡自动变速箱输入轴构件，主要适配总质量18-32吨级的公路货运重型卡车，匹配大马力柴油发动机的动力输出端，承担发动机飞轮端动力承接、挡位齿轮组扭矩传递的核心作用，是自动变速箱内部动力输入路径的核心承载零件。

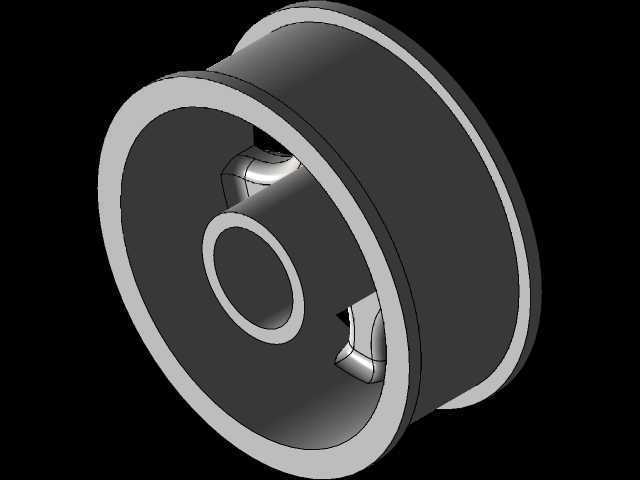

　　从实际装车场景来看，该轴件安装于变速箱壳体前端的轴承座腔内，前端通过花键结构与液力变矩器的涡轮输出端连接，轴身不同直径的轴颈位置分别装配多组行星排齿轮、湿式离合器摩擦片毂、同步器齿座以及支撑轴承，轴内部加工有贯通的润滑油道，可将变速箱液压系统的压力润滑油引导至各摩擦副配合面，实现高速运转状态下的持续润滑与散热，避免高负荷工况下出现齿轮胶合、轴承烧蚀的失效问题。

　　设计阶段首先需要明确的是安装边界约束：轴件的最大外圆直径需匹配变速箱壳体前端的安装止口尺寸，保证装配时轴组件可从壳体前端腔体顺利推入，不会出现干涉卡滞；轴的总长度需适配前后端支撑轴承的跨距，结合重卡满载工况下的轴系挠度计算结果，将轴的最大弯曲变形量控制在0.05mm以内，避免高速运转时齿轮啮合偏载导致的传动噪声加剧、齿面异常磨损问题。轴身各台阶轴颈的直径差设计，一方面要满足不同挡位齿轮的装配定位需求，每个轴肩的定位端面都设计有0.2mm的退刀槽，保证齿轮端面与轴肩可完全贴合，不会因加工圆角导致装配间隙；另一方面要兼顾轴的整体刚度，在承受最大输入扭矩1800N·m的工况下，轴的最大剪切应力需低于合金结构钢调质处理后的许用应力值，预留足够的安全系数应对重载起步、颠簸路面冲击载荷的瞬时峰值。

　　轴身的键槽与花键结构设计，采用渐开线花键配合形式，相比矩形花键具备更高的对中精度与承载能力，可适应自动变速箱频繁换挡过程中的扭矩冲击；花键的齿侧间隙控制在0.02-0.04mm区间，既保证换挡时齿轮毂可沿花键顺利轴向滑移，又避免间隙过大导致的传动冲击异响。轴表面的热处理工艺要求也在建模阶段同步考虑，轴颈与花键部位采用高频淬火处理，表面硬度达到HRC55-60，硬化层深度控制在1.5-2mm，既保证配合面的耐磨性能，又保留轴芯部的韧性，避免冲击载荷下出现轴件断裂问题。

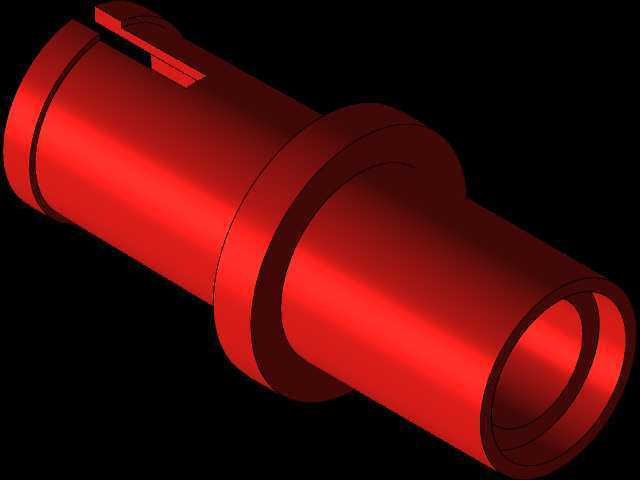

　　从三维建模的工程逻辑来看，该轴件采用回转体特征为基础建模思路，首先绘制各轴段的截面轮廓线通过旋转特征生成轴的基体，之后依次切除加工花键齿形、润滑油道孔、键槽、卡簧槽等细部结构，所有过渡圆角都按照实际加工工艺要求设置，避免出现应力集中的锐角结构；建模过程中同步校验各配合面的尺寸公差带，与轴承配合的轴颈采用k6公差带，与齿轮配合的轴颈采用h6公差带，保证装配时的配合精度符合变速箱总成的装配技术要求。

　　在实际整车匹配场景中，该轴件的动平衡精度要求达到G6.3级，建模时已考虑轴上各装配零件的配重平衡，轴端预留有动平衡去重的工艺面，可在总成装配后完成动平衡校正，避免高速运转时出现轴系振动，影响变速箱的整体使用寿命。同时轴端的密封配合面设计有粗糙度Ra0.8的加工要求，与双唇口油封配合实现变速箱前端的密封，防止润滑油泄漏以及外部泥水、粉尘进入变速箱腔体内部，保证传动系统的清洁度满足长周期运行要求。
