数控机床用U型刀具固定卡扣结构

　　在数控加工车间的日常运维中，刀具的有序收纳与快速取用是影响换刀效率、减少非加工时长的关键细节，这款卡扣结构正是针对立式加工中心刀库旁、机床操作侧刀具临时存放架的固定需求设计的。不同于常规的塑料刀套卡座，该卡扣采用一体化弯折式钣金结构设计，主体为两个垂直相交的安装立面与水平承托面组成的U型承托结构，其中垂直侧立面预留了三个沉头安装孔，可直接通过内六角螺栓固定在机床钣金护板旁的型材架或者刀具存放挂板上，安装时无需额外焊接支架，仅需在安装基准面预打对应规格的螺纹底孔即可完成固定，安装边界可适配厚度1.5-3mm的冷轧钢板安装面或者40系列工业铝型材的槽面安装。

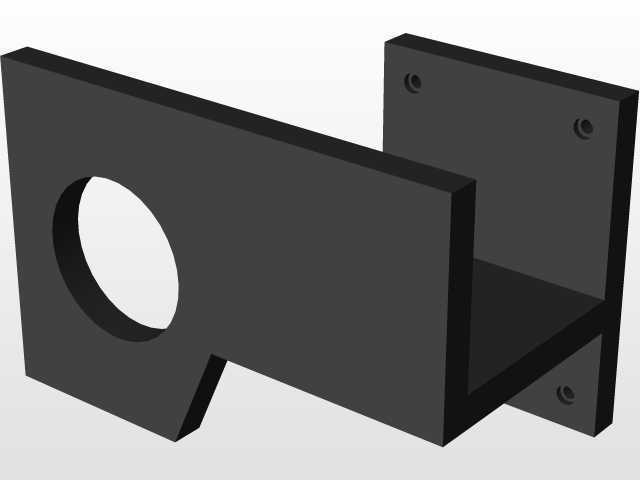

　　从功能特性来看，卡扣正面开设的大直径圆孔为刀具柄部的穿入定位孔，孔径尺寸匹配常用的BT40、BT30数控刀柄的柄部直径，刀具放入时柄部穿过圆孔，刀柄的台阶面自然搭靠在卡扣正面的平板面上，不会出现滑落风险；下方延伸出的斜向缺口可用于挂放小型扳手、拉钉拆卸工具等辅助配件，实现单点位的刀具与配套工具的集成存放。设计阶段特意将卡扣的承托边缘做了1mm的圆角钝化处理，避免取放刀具时锋利的钣金边缘刮伤刀柄表面的防锈涂层，同时所有安装孔均采用沉头设计，螺栓锁紧后头部不会突出安装平面，不会在取放刀具时造成磕碰干涉。

　　实际应用场景中，这类卡扣除了用于机床本体旁的刀具临时挂放，也可批量安装在刀具室的存放挂板上，替代传统的木质刀架，金属材质的结构抗油污、耐切削液腐蚀，长期在车间多油潮湿的环境下不会出现变形、发霉的问题，清洁时仅需用车间压缩空气吹扫或者擦拭即可。结构设计上没有采用多余的拼接零件，整体为单块板材经激光切割、数控折弯一次成型，没有焊接接缝，长期承重下不会出现焊缝开裂的问题，单个卡扣可承重5kg以上，完全满足单支数控刀具加刀柄的承重需求。

　　在安装尺寸的匹配上，两个垂直立面的间距预留了足够的刀柄避让空间，放入刀具时不会出现柄部与后侧安装面的摩擦，水平承托面的宽度刚好托住刀柄的下端锥面位置，不会干涉刀具的刃部区域，避免刃口与金属结构直接接触造成崩刃。设计时也考虑了不同安装场景的适配性，三个安装孔的孔位间距符合通用的工业安装孔距标准，既可以横向安装在水平挂杆上，也可以竖向安装在垂直挂板上，安装方向调整后依然可以稳定承托刀具。

　　不同于市面上常见的注塑材质刀具卡座，这款金属卡扣的抗冲击性能更强，即使刀具意外掉落砸到卡扣本体，也不会出现开裂、碎裂的问题，使用寿命远高于塑料配件，适合加工车间24小时连续作业的高强度使用场景。结构上没有设置复杂的锁止机构，取放刀具时仅需单手即可完成操作，操作人员换刀时可以快速将换下的刀具卡入卡扣，或者从卡扣上取出待使用的刀具，动作路径短，符合人机操作的最优动作范围，减少换刀过程中的多余动作，提升单批次零件加工的换刀效率。
