BLMP0603R可转位端面铣削刀盘结构

　　这套端面铣刀结构面向平面铣削工序开发，核心使用场景集中在数控铣床、加工中心以及普通铣床上，对钢件、铸铁件、有色金属坯料的大平面进行粗加工与半精加工。车间里箱体结合面、机架安装面、板材开坯面、模具分型面的批量铣削，都会用到这类盘状面铣刀；刀盘一次走刀可以覆盖较宽切削宽度，相比单齿立铣刀反复排刀，能明显缩短平面加工的走刀路径，也更容易保证被加工面的平面度与表面纹理一致性。

　　从结构上看，刀体采用盘式布局，中心设置带键槽的安装孔，用于与机床主轴端面的刀柄或定心轴颈配合。键槽承担扭矩传递，端面贴合后依靠主轴拉紧力把刀盘压在定位面上，旋转时切削力不会只靠摩擦传递，重载断续切削工况下也能保持刀体不打滑。刀盘外周沿圆周分布多个刀片槽位，每个槽位布置可转位硬质合金刀片，刀片通过压板、螺钉和定位座压紧在刀体上。刀片一个切削刃磨损后，可松开压紧件将刀片转位，换用新的刃口继续加工，无需整体重磨刀体，这也是面铣刀在批量生产中维护效率高的关键原因。

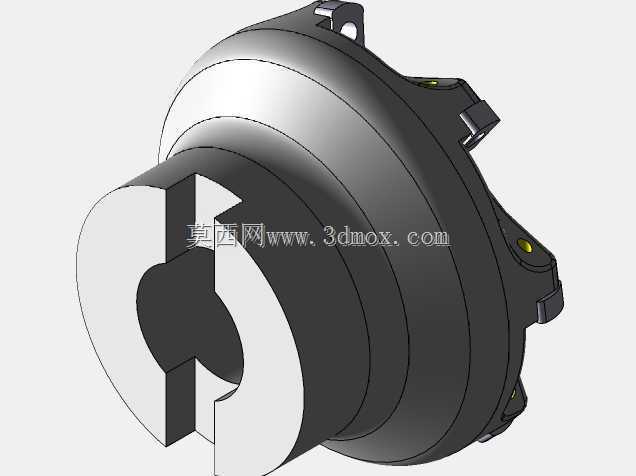

　　刀体外形呈阶梯圆盘状，靠近主轴一侧直径较大，形成足够的支承刚性；外缘切削区略向外延展，使刀片切削点避开刀体本体，保证排屑空间。模型中可以看到刀体上多处凸起的压块与锁紧结构，这些结构并非单纯外形装饰，而是对应刀片的侧向夹紧、轴向定位和防松设计。铣削过程中刀片承受交变冲击，尤其铸件表皮、焊接件氧化皮会造成断续切削，压块必须把刀片牢牢约束在定位面上，避免切削刃微位移引起振纹或崩刃。

　　设计这类刀盘时，首先要确定加工直径与机床功率、主轴锥度的匹配关系。大直径刀盘切削宽度大，但径向切削力和主轴负载也随之增加；小直径刀盘灵活，适合窄面或小行程工作台。刀片在圆周上需要等分布置，使每齿进给量均匀，刀齿切入工件的相位稳定，避免因齿距不均造成周期性振动。刀体上还会考虑刀片的轴向跳动与径向跳动控制：各刀尖高度差过大时，只有少数刀片真正参与切削，会加快个别刃口磨损；通过精密定位槽和可调压紧结构，可把多个刀尖控制在同一切削平面内，让负载分配更均衡。

　　排屑与冷却也是结构设计中不能忽略的部分。端面铣削时切屑从刀片前刀面流出，沿刀体外侧迅速离开工件表面；刀盘外缘的避让空间不足，切屑容易被二次卷入，划伤已加工面或挤碎刃口。部分刀盘会在刀体内部或压块附近设置冷却通道，将切削液或压缩空气引向切削区，帮助断屑、降温并带走切屑。对于铸铁干式加工，则更依赖刀体几何形状让碎屑自然甩出，减少积屑在刀片槽内堆积。

　　安装边界方面，中心孔直径、键槽宽度、刀盘总厚和端面贴合尺寸决定了它能否适配指定刀柄。装配时刀盘端面必须与主轴端面清洁贴合，锁紧螺钉按规定顺序和力矩压紧；刀具悬伸越短，系统刚性越好，长悬伸会放大切削振动。选型时还要结合工件宽度确定刀盘直径：通常刀盘切削直径略大于待加工面宽度，可一次走刀完成平面；若面宽过大，则采用多次搭接走刀，搭接量需保持稳定，避免接刀台阶。

　　三维建模过程中，刀体、刀片、压块、锁紧螺钉和定位键需要分别建立实体并按装配关系约束，这样既能检查刀片装夹后是否干涉，也能验证刀齿旋转包络是否与夹具、工件压板发生碰撞。对结构设计人员来说，该模型不仅用于展示刀具外形，更可用于加工工位布局、主轴干涉检查和切削路径规划；对设备选型人员而言，盘体直径、中心安装孔、刀齿数量和外周压块位置，都是判断其能否进入生产线的重要依据。
