乘用车辐条式轮辋结构三维设计方案

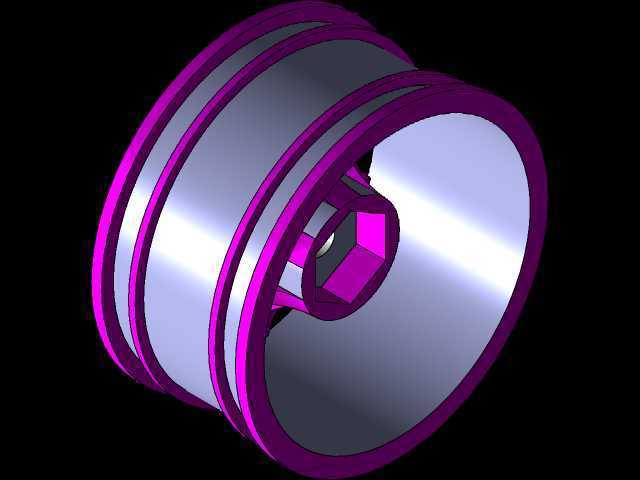

　　轮辋作为车辆行走系统的核心承载部件，直接关联整车行驶的安全性、操控稳定性与NVH表现，在乘用车、改装车、低速代步车等场景中，轮辋的结构设计不仅需要满足基础的轮胎装配、载荷传递需求，还需要兼顾散热效率、动平衡精度以及外观辨识度。本次设计的辐条式轮辋，采用多辐条对称布局，首先从安装边界出发，轮辋中心设置与轮毂轴承单元匹配的定位止口，止口周边均匀分布螺栓过孔，孔位分度圆直径严格对应常规乘用车的轮毂安装规格，确保装车时能够与转向节、制动盘的安装面完全贴合，避免出现安装偏心导致的高速抖动问题。轮辋的胎圈座部位采用标准的15度锥面设计，匹配无内胎轮胎的装配要求，锥面的表面粗糙度、圆度公差都控制在合理区间，保证轮胎充气后胎圈能够紧密贴合，

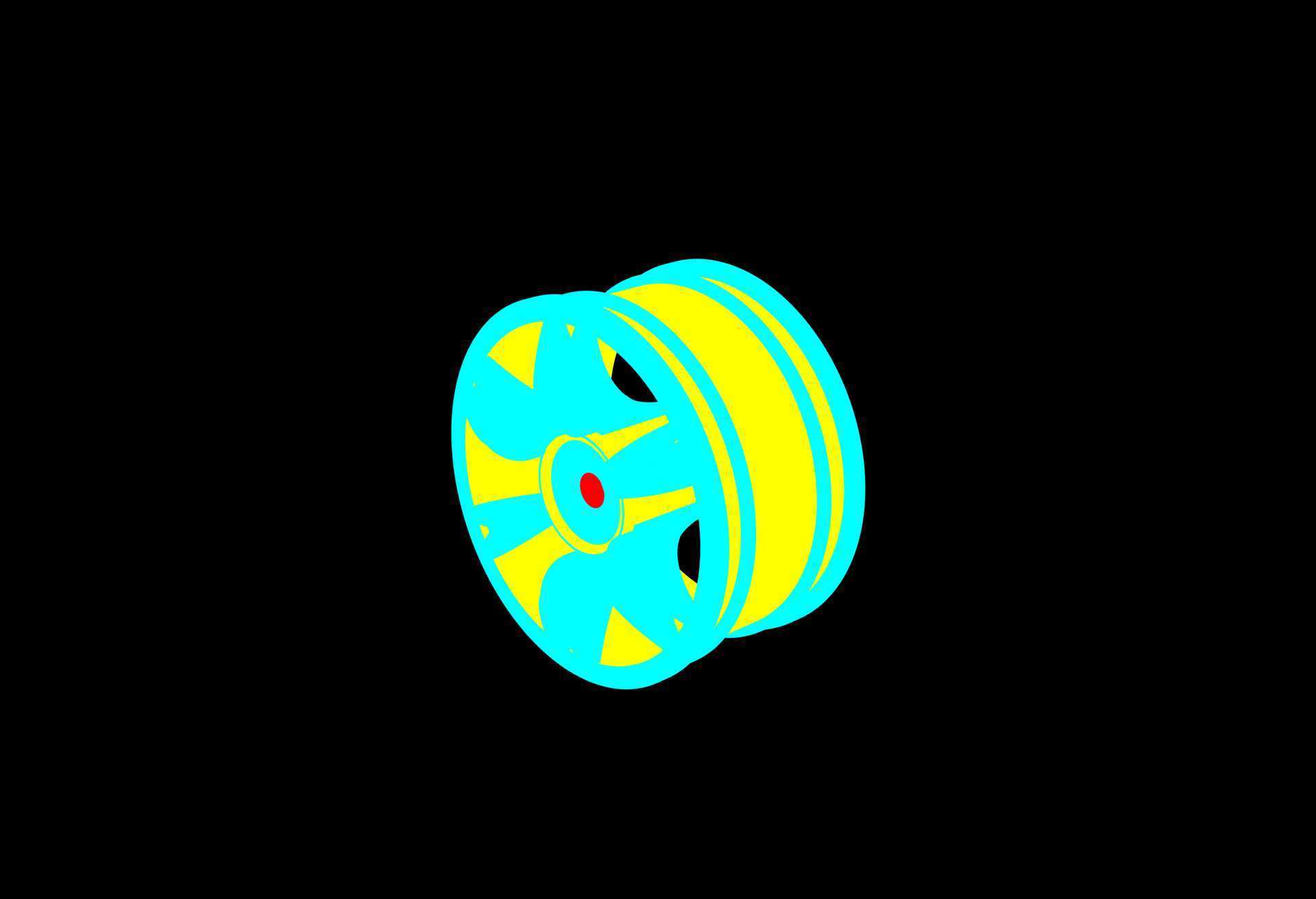

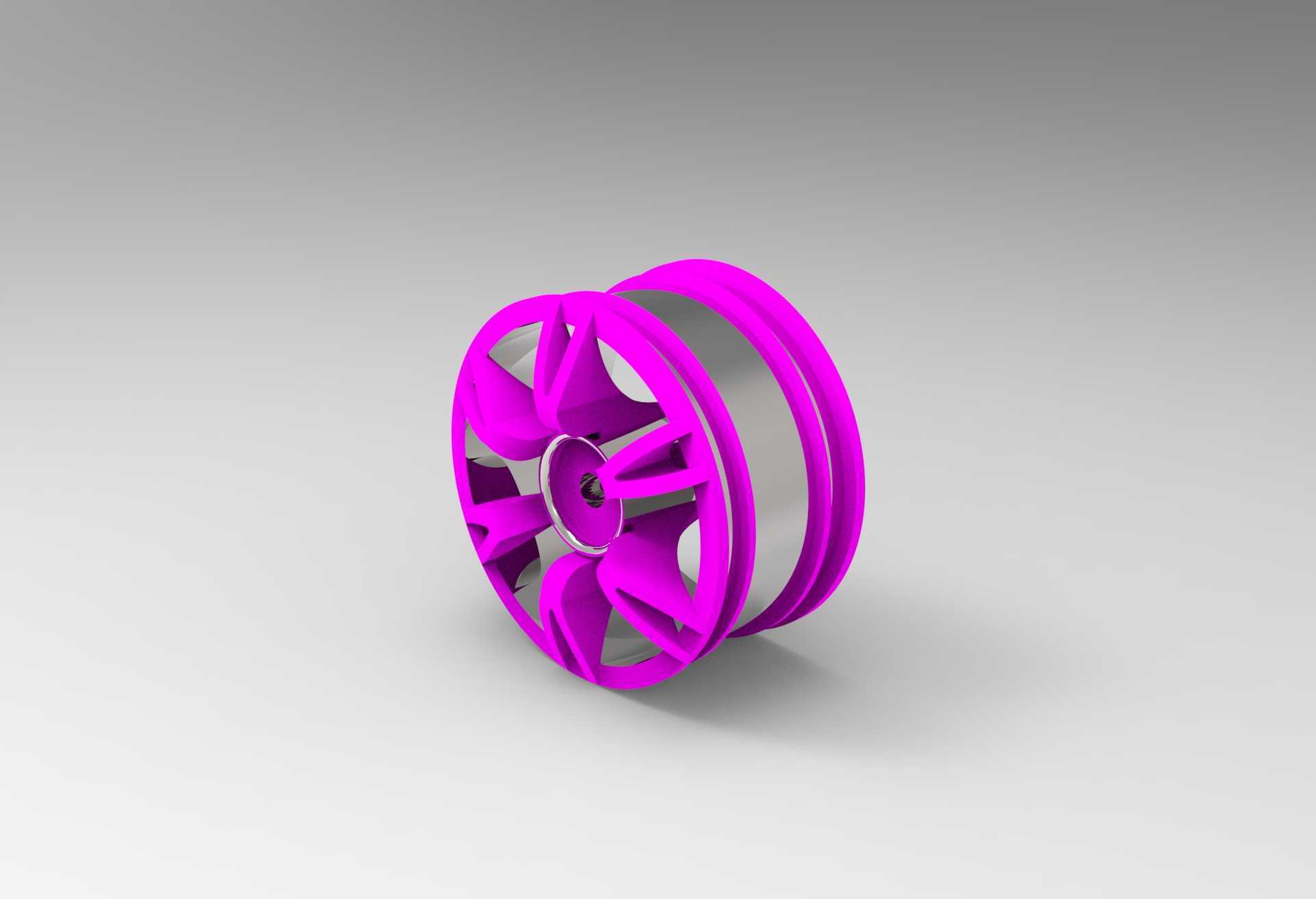

　　不会出现慢漏气、胎圈移位的故障。轮辐部分采用七辐对称的流线型结构，每根辐条从中心安装盘位置向外延伸至轮辋轮缘位置，辐条截面采用变厚度设计，靠近中心安装区域的辐条厚度更大，用于传递车轮的纵向、横向载荷，靠近轮缘位置的辐条厚度逐步收窄，一方面可以降低轮辋整体的转动惯量，提升车辆加速、制动的响应速度，另一方面可以在辐条之间留出更大的镂空空间，为制动盘、制动卡钳提供足够的散热风道，车辆在连续制动工况下，空气可以顺着辐条间隙快速流过制动系统表面，带走制动摩擦产生的热量，避免制动热衰退现象的出现。设计过程中首先确定轮辋的名义宽度、名义直径参数，匹配对应规格的民用轿车轮胎，轮缘部位采用凸起的防脱结构，在车辆低胎压高速过弯时，

　　能够限制胎圈向轮辋中部滑动，降低轮胎脱圈的安全风险。轮辋的整体重量控制在同规格铸造铝合金轮辋的常规区间，在辐条与轮辋筒体连接的位置设置均匀的过渡圆角，避免应力集中导致的结构疲劳失效，通过结构优化，在保证轮辋径向、侧向疲劳强度满足国标要求的前提下，尽可能去除非承载区域的冗余材料。从实际装车场景来看，该轮辋结构既可以适配普通家用乘用车的原厂替换需求，也可以作为改装市场的外观升级配件，辐条的流线型造型在车辆行驶过程中能够形成独特的视觉效果，同时对称的辐条布局也便于做动平衡校正，减少平衡块的粘贴量。在安装适配性上，轮辋的中心孔尺寸、螺栓孔分布规格都预留了常规车型的适配空间，安装面的平面度公差控制在0.1mm以内，

　　保证装车后车轮的端面跳动量符合行驶要求，不会出现高速方向盘抖动的问题。轮辋的气门嘴安装孔设置在两辐条之间的轮辋筒体上，位置避开辐条遮挡，方便后续充气、胎压监测传感器的安装与维护。从结构强度角度考虑，辐条的背面设置有加强筋结构，在车辆通过颠簸路面、承受冲击载荷时，加强筋能够提升辐条的抗弯曲变形能力，避免辐条出现断裂失效。轮辋表面的造型过渡顺滑，没有尖锐的棱角，既可以降低涂装工序的加工难度，也能减少行驶过程中的空气紊流，降低风阻带来的能耗损失。在设计建模过程中，所有的装配尺寸都严格遵循车轮行业的通用标准，胎圈座的直径公差、轮缘的轮廓尺寸都和现有轮胎规格完全匹配，不需要额外修改轮胎参数就可以完成装配，中心安装盘的背面设置有避让制动卡钳的凹腔，能够适配常规尺寸的浮动式制动卡钳，不需要加装轮距垫片就可以完成装车，避免了加装垫片带来的螺栓载荷变化风险。
