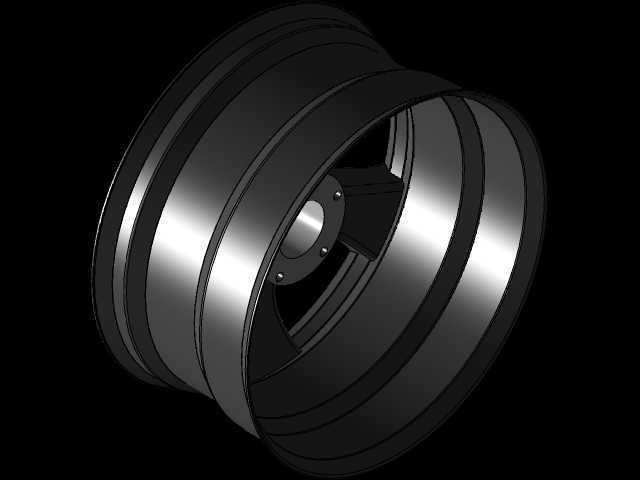

  轮圈作为车辆行走系统的核心承载构件,直接衔接轮胎与车桥传动端,日常行驶中需要同时承担垂直载荷传递、转向力矩输出、制动反力承载的多重作用,在乘用车、改装车、小型特种作业车辆的行走机构中都属于关键安全部件。这款参考M5车型设计的轮圈,在结构规划阶段优先考虑了轮辋与轮胎的匹配适配性,轮缘部分采用了标准的深槽轮辋轮廓,能够适配常规低压乘用车轮胎的胎圈安装位,安装时胎圈可以顺利卡入轮辋的锁止槽内,避免高速行驶过程中出现胎圈脱开的风险。从结构分层来看,轮圈整体分为轮辋筒体、辐板连接段、中心安装座三个核心功能区,轮辋筒体的壁厚根据不同位置的受力差异做了差异化设计,靠近轮缘的位置因为经常受到路肩剐蹭、轮胎拆装时的外力冲击,壁厚做了局部加厚处理,

  而筒体中段因为主要承受轮胎充气后的均匀径向张力,壁厚在满足刚度要求的前提下做了适度减薄,兼顾整体重量控制。中心安装座的位置设计了均匀分布的螺栓孔位,孔位的分度圆直径、中心定位孔的尺寸都严格对应常规乘用车的轮毂轴承安装接口,安装时中心孔可以先套入车桥的定位轴颈完成径向定位,再通过轮毂螺栓将轮圈压紧在轴承座的安装端面上,保证轮圈旋转时的同轴度,避免高速转动时出现径向跳动影响行驶稳定性。辐板部分采用了宽幅支撑结构,连接轮辋筒体与中心安装座的过渡位置做了大圆弧过渡处理,避免应力集中导致的疲劳开裂,日常行驶中经过颠簸路面时,地面传来的冲击载荷会通过轮胎传递到轮辋,再经过辐板分散传递到中心安装座,大圆弧过渡的结构可以有效降低应力集中系数,

  提升轮圈的抗疲劳寿命。在实际应用场景中,这类轮圈不仅可以用于常规量产乘用车的替换配件,也适用于改装车市场的外观升级需求,设计时预留了足够的制动系统避让空间,轮辋内部的空腔尺寸可以容纳大尺寸的制动卡钳与通风刹车盘,满足车辆制动系统升级后的安装边界要求,不会出现轮圈内壁与卡钳发生运动干涉的问题。轮辋上的气门嘴安装位做了局部凸台强化,避免安装气门嘴时因为局部壁厚不足导致的漏气问题,凸台的位置避开了辐板的遮挡,后续给轮胎充气时可以方便地连接充气嘴,不需要额外调整轮圈角度。从安装边界来看,轮圈的偏距参数经过反复校核,安装后轮胎的外端面与翼子板的位置保持合理间隙,满载状态下悬架压缩到极限行程时,轮胎不会与翼子板内衬发生剐蹭,

  同时转向过程中轮胎转到最大转角时,也不会与悬架拉杆、减震器支座产生运动干涉。设计过程中针对轮圈的受力工况做了多场景的模拟校核,包括垂直冲击工况、转弯侧向载荷工况、制动扭矩载荷工况,确保各个工况下的结构应力都在材料的许用应力范围内,不会出现塑性变形或者开裂问题。轮圈的表面轮廓做了顺滑处理,没有突兀的棱角,一方面可以减少行驶过程中的空气阻力,另一方面也方便后续做表面喷涂、抛光等表面处理工艺,满足不同的外观需求。轮辋的槽底位置设计了均匀的凹陷结构,既可以提升轮辋筒体的径向刚度,减少充气后的椭圆变形,也能在轮胎拆装时给胎圈提供足够的滑移空间,降低轮胎拆装的难度,减少拆装过程中对胎圈造成的损伤。中心安装座的贴合面做了平面度要求,安装时可以与轮毂轴承的安装端面完全贴合,避免因为贴合面存在间隙导致的螺栓松动问题,螺栓孔的位置做了沉头处理,轮毂螺栓安装后螺栓头不会突出轮圈的安装平面,不会影响后续装饰盖的安装。
