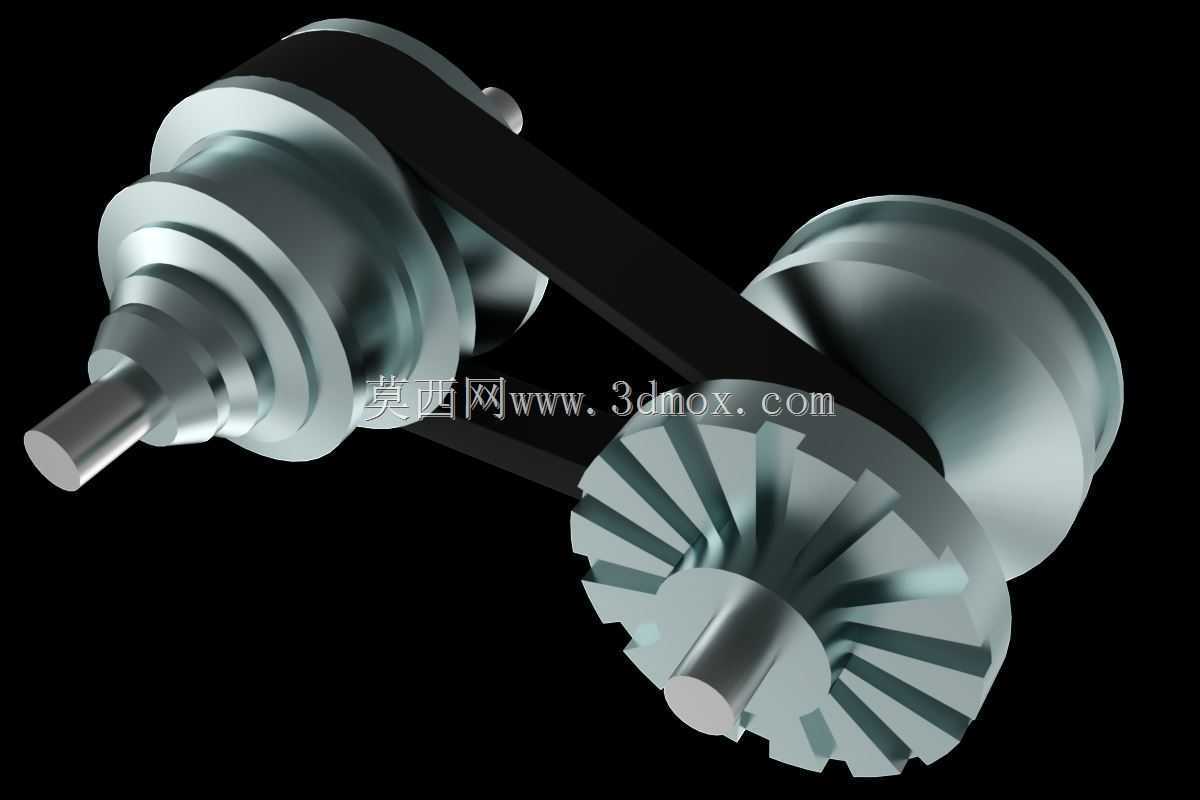

带锥齿轮传动的CVT变速传动机构

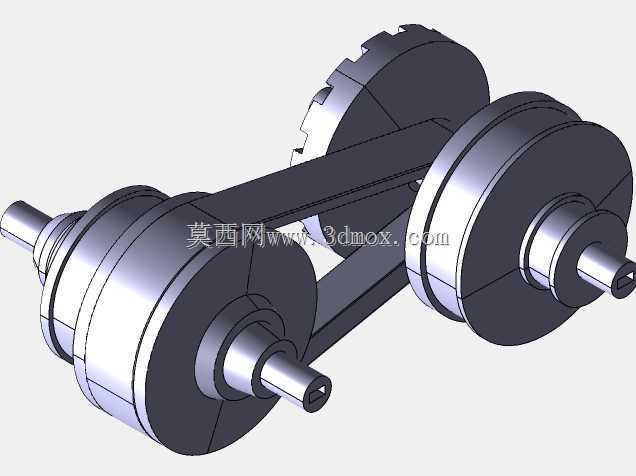

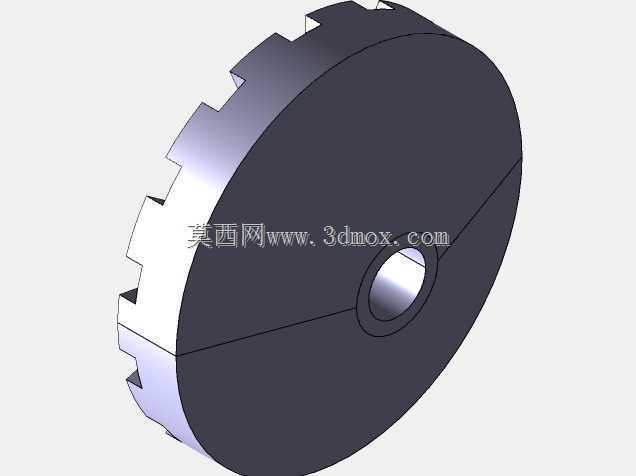

　　这套变速传动结构面向小型动力设备的无级变速需求搭建，核心由两组可变节径的带轮、传动带以及末端锥齿轮换向机构组成，整体布局兼顾动力输入、速比连续调节与扭矩输出方向转换，常见于小型代步车辆、轻型工程机械、实验教学传动平台以及需要平顺调速的动力输送场景。在实际设备布置中，动力从输入端带轮轴接入，通过改变两组带轮的有效工作直径，连续调整输入与输出轴之间的传动比，无需传统换挡齿轮组的挡位切换动作，就能让动力输出在工作区间内保持平顺衔接，避免有级变速过程中出现的动力中断、冲击顿挫问题，适配需要根据负载变化实时调整输出转速与扭矩的工况。末端集成的锥齿轮副承担换向与扭矩放大作用，将带轮输出的动力转向后传递至后桥执行端，锥齿轮的齿形参数、

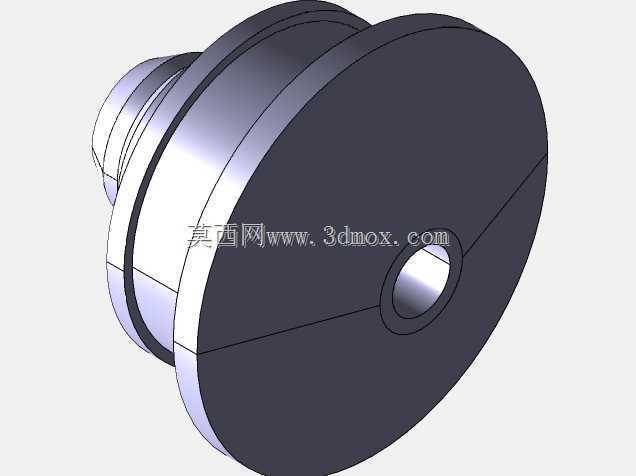

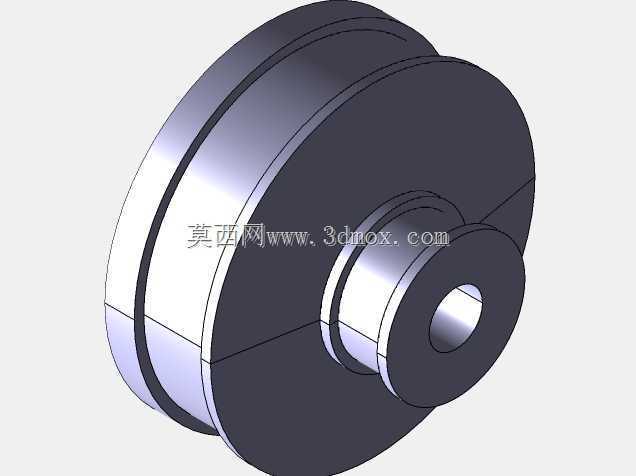

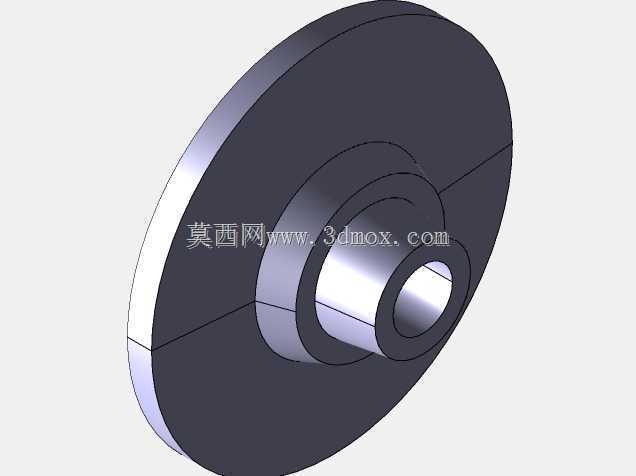

　　啮合侧隙在建模阶段就按照传动载荷完成匹配，齿面接触区域沿齿长方向合理分布，运转时可将带传动输出的扭矩稳定传递至行走或作业机构，同时抵消部分传动带来的径向载荷，让整套传动链的受力路径更清晰。从结构设计思路来看，可变径带轮的锥面角度、轴向滑移行程是整套机构的核心参数，锥面夹角直接决定传动带的接触摩擦面积与轴向压紧力需求，行程范围则限定了整套机构可实现的最大与最小传动比，建模时两组带轮的锥面同轴度、轴段配合公差都做了对应约束，保证传动带在变速过程中始终处于正确的啮合平面，不会出现偏磨、脱带问题。输入与输出轴的轴伸长度、轴承安装位、轴肩定位尺寸都预留了标准安装边界，输入端可对接不同规格的动力源输出法兰，

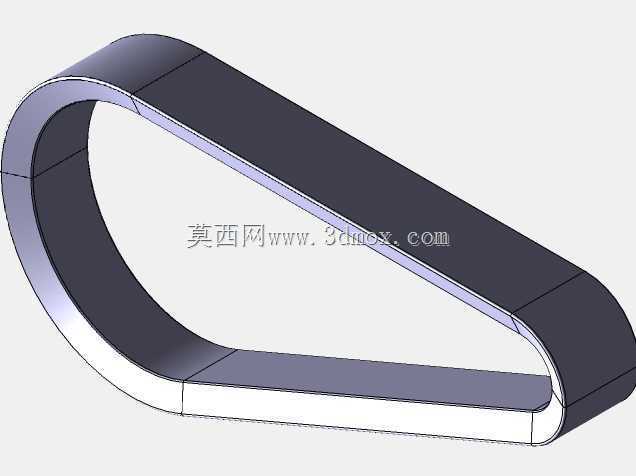

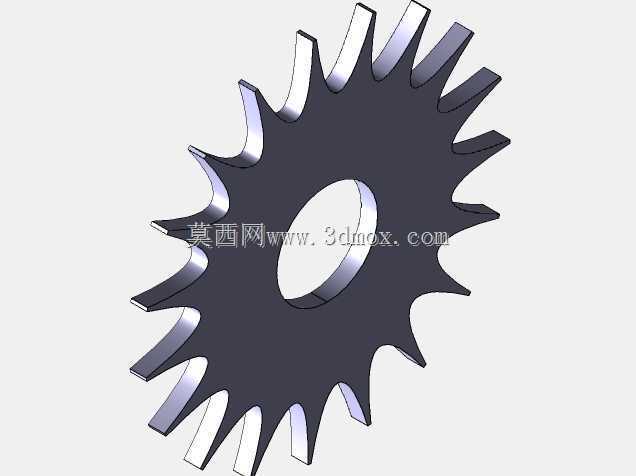

　　输出端锥齿轮轴的连接位可直接匹配后桥传动轴的安装接口，整机外轮廓的径向尺寸以带轮最大工作直径为边界，轴向尺寸覆盖带轮滑移行程与锥齿轮啮合的安全间隙，在设备舱内布置时只需预留带轮轴向移动的空间与传动带的张紧调节余量，无需额外设计复杂的避让结构。传动带选用适配锥面带轮的摩擦传动型式，张紧力的设计区间兼顾传动效率与带体使用寿命，张紧力过大会加剧轴与轴承的径向载荷，过小则会在大扭矩输出时出现打滑丢转，三维结构中带体与带轮锥面的接触位置随速比变化的运动轨迹都做了对应校核，确保在全速比范围内带体都能完全贴合锥面，不会出现局部接触应力过大的情况。锥齿轮部分采用正交布置，两轴轴线交点与齿轮节锥顶点重合，装配时的安装距偏差会直接影响齿面接触印痕，

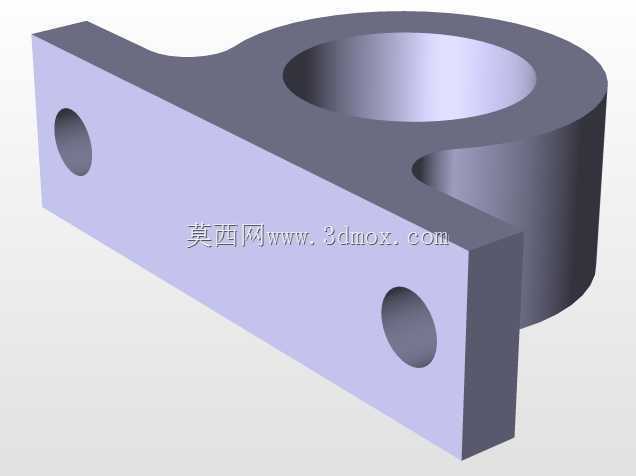

　　建模过程中保留了齿轮副的调整垫片空间，实际装配时可通过垫片厚度微调齿轮轴向位置，让接触印痕处于齿面中部合理区域，降低运转噪音与齿面磨损。整套机构的壳体安装孔位、支撑轴承座的位置都按照同轴度要求排布，输入轴、中间带轮轴、锥齿轮输出轴的支撑跨距经过受力校核，避免轴系在满载运转时出现挠曲变形，影响带轮对齐度与齿轮啮合精度。在工况适配层面，这种CVT加锥齿轮后桥传动的组合，相比传统齿轮换挡变速箱结构更简洁，运动部件数量更少，日常维护只需检查传动带磨损情况与齿轮润滑状态，在轻型动力设备中可以在较低的结构重量下实现宽范围无级调速，让动力源始终工作在高效区间，无论是低速大负载爬坡还是高速轻载行驶，都能通过速比连续调整匹配最优动力输出，三维建模完整还原了所有零件的装配关系与运动边界，可直接用于传动方案验证、设备布局干涉检查以及后续工程图纸的派生设计。
