螺杆式手动夹持工装结构设计

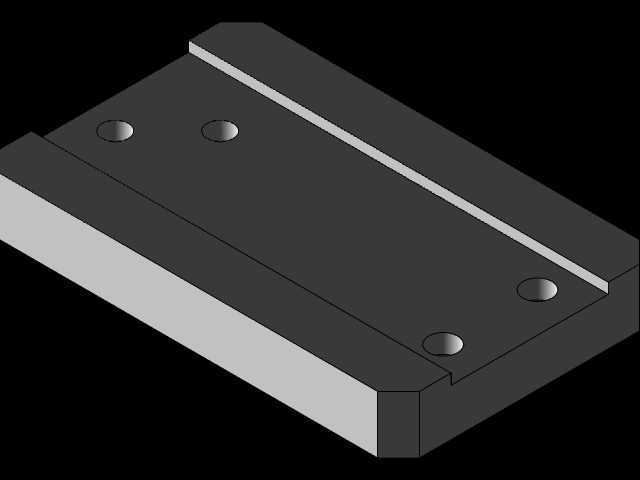

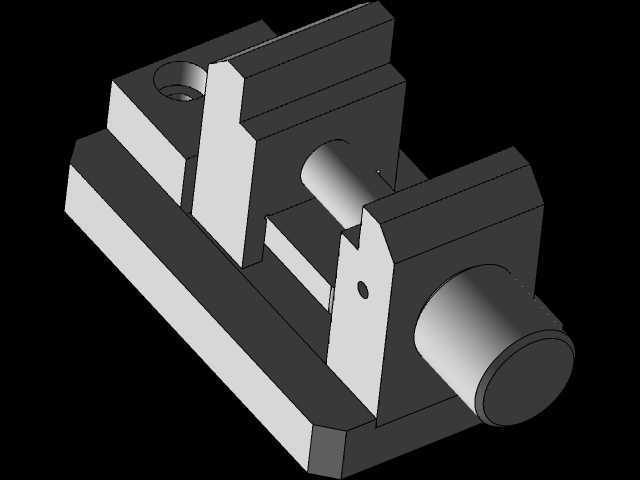

　　这类手动螺杆夹持结构，是小批量零件加工、钳工修配、教学实训场景里出镜率极高的工装类型，没有复杂的气动液压回路，完全依靠螺纹副的机械增力实现工件夹紧，在没有气源电源的野外维修、工位临时装夹场景下，适配性远高于动力夹具。从结构布局来看，固定钳身与底座为一体化铸造结构，材质选用常见的HT200灰铸铁，兼顾减震性与结构刚性，底座上预留的两个沉头安装孔，可直接通过内六角螺栓固定在钳工台、铣床工作台或者专用检测平台上，安装孔的中心距按照常规台虎钳的安装尺寸做了适配，不需要额外加工过渡连接板就能直接替换原有台钳使用。活动钳身通过梯形螺纹副与调节螺杆连接，螺杆尾端搭配滚花防滑的转动手柄，转动手柄时螺杆带动活动钳身沿底座的导向导轨做直线往复运动，

　　梯形螺纹选用Tr12×3的规格，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动出现松脱，不需要额外加装锁止结构就能保证装夹可靠性。钳口部分没有做额外的齿形防滑设计，平面钳口可以搭配软质钳口垫使用，装夹铜、铝等软质金属工件或者3D打印样件时，不会在工件表面留下压痕，适配精加工工序的装夹需求。设计过程中，导向导轨的配合间隙做了0.02-0.05mm的预留，既保证活动钳身滑动顺畅无卡滞，又避免间隙过大导致装夹时活动钳身上翘，影响工件的装夹平行度；钳身的高度尺寸控制在80mm以内，不会在立式铣床加工时出现刀具行程不足的问题，底座的总长度控制在180mm，占用工作台面积小，小工位也能灵活布置。这类夹持结构的开口行程设计为0-70mm，

　　可覆盖常规小型轴类、板类零件的装夹需求，螺杆的轴向推力在人手正常扳动手柄的情况下可以达到1200N以上，足够应对轻铣、钻孔、打磨、攻丝等常规工序的夹紧力要求，不会因为切削力过大导致工件移位。和普通台虎钳相比，这款结构做了轻量化设计，整体重量控制在2.5kg左右，除了固定在工作台使用外，也可以临时夹持在大型工件的表面做局部加工的定位靠山，使用场景更加灵活。结构上没有易损的复杂零件，梯形螺纹副磨损后只需要更换螺杆就能恢复精度，维护成本极低，螺杆端部与活动钳身的连接采用台阶轴卡簧定位，拆卸维护时只需要取下卡簧就能拆分整个结构，日常清理切屑也十分方便，不会因为切屑卡入导轨缝隙导致滑动卡滞。钳身的安装基准面做了铣平加工，平面度控制在0.

　　02mm以内，固定在工作台上后可以保证钳口与工作台面的垂直度，装夹工件后不需要额外打表找正就能满足常规加工的形位公差要求，对于实训教学场景来说，学员可以快速理解螺纹传动增力、滑动导向配合、工装安装定位的基础机械原理，也能直接用于实操训练的装夹作业。
