LTS雷神V3版枪械下机匣3D打印模型

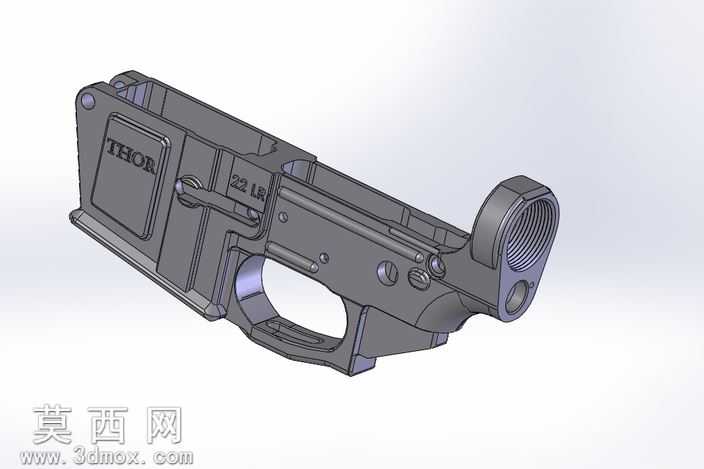

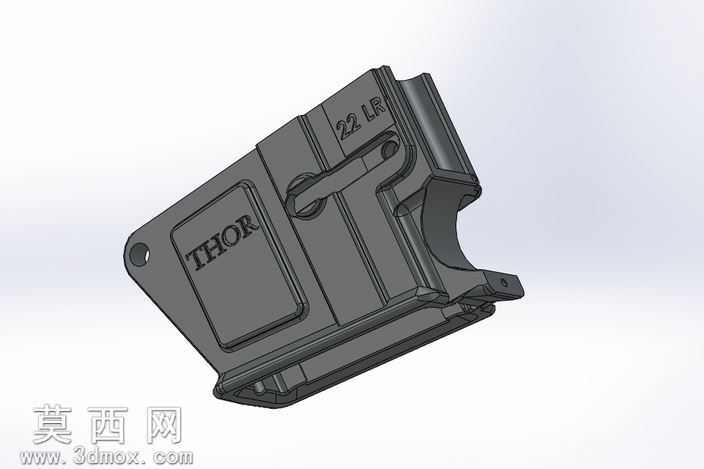

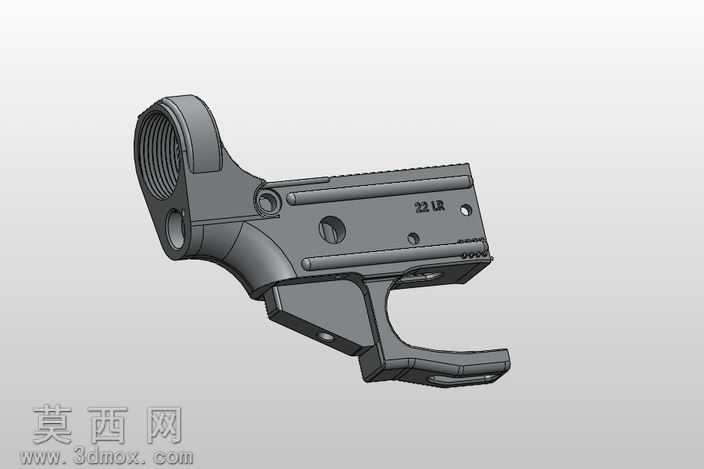

本作品为适配3D打印工艺设计的LTS雷神V3版本枪械下机匣接收器模型，整体建模过程围绕FDM熔融沉积成型的工艺特性展开，在SolidWorks软件中完成全参数化结构搭建，从基础草图绘制到实体特征生成全程遵循增材制造的设计逻辑，规避了传统机加工模型中易出现的悬空角度过大、壁厚不均、支撑难以去除的问题。模型外观渲染采用哑光金属质感材质，还原了铝合金机匣的磨砂表面肌理，对表面刻印的THOR标识、22LR口径标注等细节做了0.2mm深度的浮雕处理，既保证打印时细节可完整呈现，又不会因刻度过深导致打印层厚断层。结构设计上针对前代版本做了多维度优化：首先加厚了扳机护圈周边的板机结构，提升整体抗冲击强度，将机匣底部平展区域的下半部分做了缓冲区域的轮廓适配，预留了长皮卡汀尼导轨的安装近端定位结构，在机匣两侧对称开设了下沉式销钉孔位，孔位边缘做了0.3mm的倒角处理，既方便后期组装时销钉的压入定位，也便于打印完成后对孔位进行简单打磨冲洗即可达到装配精度。建模过程中对所有装配结合面做了0.15mm的公差预留，适配桌面级3D打印机的常见打印误差，针对Makerbot等主流桌面FDM设备的打印成型特性，将所有非必要的尖锐内角做了R0.5的圆角过渡，减少打印过程中的应力集中导致的层间开裂问题。模型同时提供了整合为单实体的STL格式文件，无需用户自行拆分零件即可直接导入切片软件生成打印路径，所有内部的让位槽、弹簧安装位、扳机活动空腔都做了打印自支撑的角度优化，大部分悬空结构可通过层叠堆叠自然成型，仅需在尾部螺纹衔接处添加少量易剥离支撑，大幅降低后期处理的工作量。设计过程中反复验证了壁厚均匀性，整体壳体壁厚保持在2.2mm-2.5mm区间，既保证打印成品的结构强度，又不会因壁厚过大导致打印耗材浪费、打印时间过长，所有外表面的拔模斜度控制在1度以内，保证打印完成后成品外观无明显阶梯纹理，简单打磨后即可获得接近工业注塑件的表面效果。
