车辆传动比改装用通用行程夹具结构

　　在车辆动力改装的机加工环节里，这类通用行程夹具的应用场景十分明确，主要针对民用车辆传动系统的曲轴、传动连接部件做定制化切削修配，解决改装件加工时定位基准不统一、多工序重复装夹找正耗时久的实际问题。日常改装作业中，不同车型的曲轴端面连接尺寸、传动销孔分布存在差异，常规专用夹具只能适配单一型号工件，遇到小众车型或者定制改装件时，往往需要临时焊制定位靠模，不仅加工精度难以保证，反复拆装找正的时间甚至会超过实际切削时长，这类通用行程夹具就是为了覆盖这类多规格小批量的改装加工需求设计的。

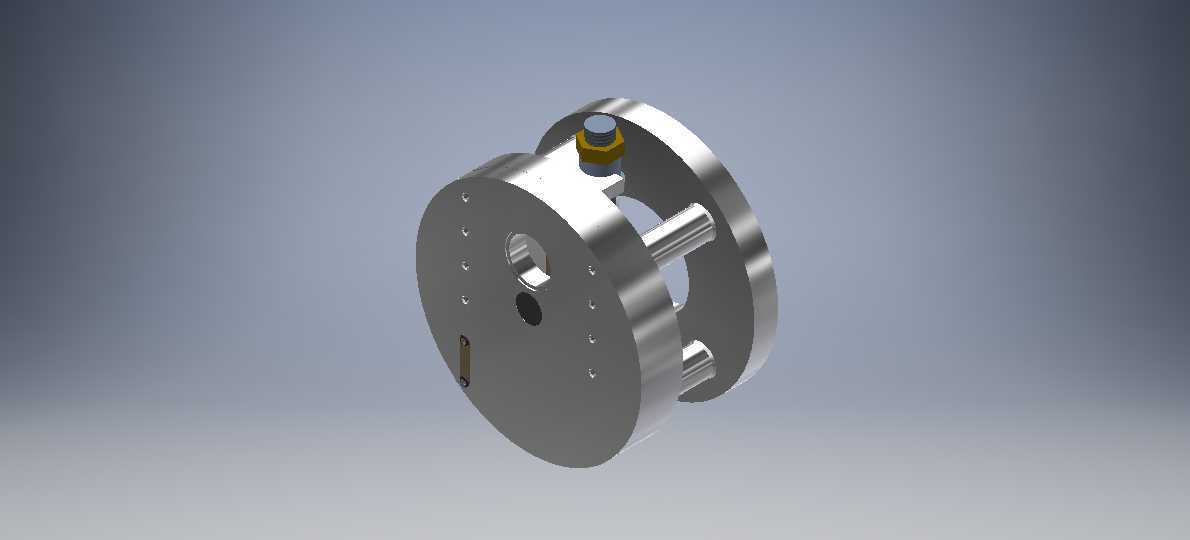

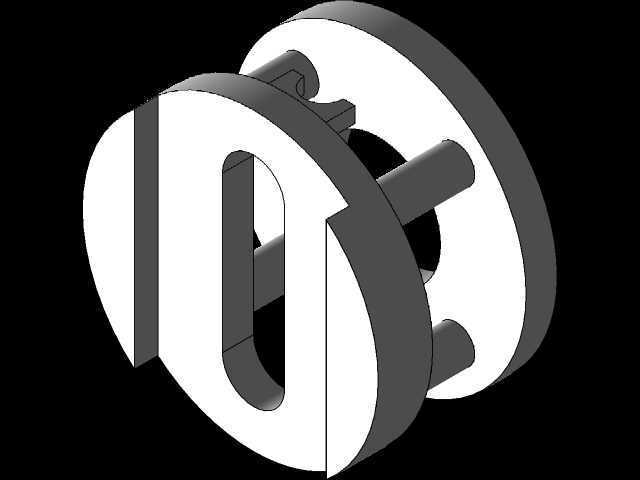

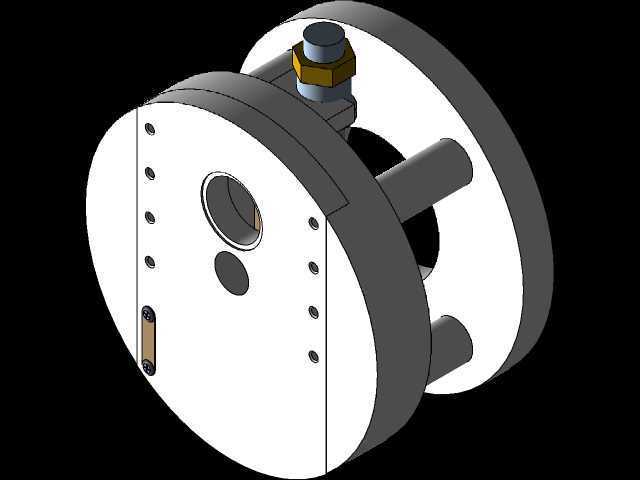

　　从实际功能来看，该夹具采用圆盘式主体结构，主体盘面均匀分布多组定位销孔，可根据待加工曲轴的法兰端孔位调整定位销的安装位置，不需要更换夹具本体就能适配不同节圆直径的工件装夹；盘面侧边预留的行程槽可配合车床刀架的进给行程做轴向定位，装夹时工件的轴向伸出量可通过槽内的锁紧挡块快速调整，不需要每次打表测量伸出长度，能有效控制切削时的悬臂长度，避免细长轴类工件加工时出现振刀纹。夹具的连接端采用标准车床卡盘接口，可直接装夹在普通卧式车床的三爪卡盘上，不需要额外制作连接法兰，换装时的同轴度可通过本体的外圆基准面快速找正，单次换装时间能控制在十分钟以内。

　　设计思路上，该夹具没有采用复杂的液压或者气动夹紧结构，全部采用机械锁紧方式，适配车间没有压缩空气源的小型改装加工场景；主体采用45号钢调质处理，盘面的定位销孔做了淬火硬化处理，避免多次装夹后孔位磨损导致定位间隙过大；夹紧螺栓采用细牙螺纹，锁紧时的进给量更小，能针对薄壁类的传动连接盘做适度夹紧，不会因为夹紧力过大导致工件变形。夹具的侧面预留了三个均匀分布的支撑柱，当装夹长度较长的曲轴工件时，可在支撑柱上加装辅助顶尖套，配合车床尾座顶尖做双重支撑，降低长轴加工时的挠度变形。

　　安装边界方面，该夹具的主体圆盘直径为180mm，整体轴向厚度为65mm，装夹后在车床上的最大回转直径不超过200mm，适配市面上多数普通卧式车床的加工回转范围；定位销的可调节圆范围覆盖60mm到150mm，可满足多数民用小排量车辆的曲轴法兰、传动连接盘的装夹需求；行程槽的可调行程为40mm，可适配不同厚度工件的轴向定位需求，锁紧挡块的锁紧力可达到800N，足以承受钢件粗车时的切削抗力，不会出现加工过程中工件移位的问题。实际使用时，需要先将夹具本体装夹在卡盘上，打表校正本体端面和外圆的跳动量控制在0.02mm以内，再根据待加工工件的孔位安装对应位置的定位销，调整轴向挡块的位置后锁紧，即可装夹工件进行加工，针对不同规格的工件只需要更换定位销位置和调整挡块，不需要重新校正夹具本体的基准，能大幅缩短小批量改装件的加工准备时间。

　　在加工特性上，该夹具的定位面做了磨削处理，表面粗糙度达到Ra1.6，装夹时工件与定位面的贴合度更好，能避免因为贴合间隙导致的加工面垂直度超差；夹具上预留的排屑缺口可在加工端面时让铁屑顺利排出，不会因为铁屑堆积在定位面和工件之间导致装夹倾斜。针对改装加工中常见的偏心传动件加工需求，该夹具的盘面上还预留了偏心定位孔位，可通过更换偏心销的位置加工不同偏心量的传动曲柄，不需要额外制作偏心夹具，进一步拓展了通用加工的适配范围。
