带滚珠衬套的冲压模具导向立柱

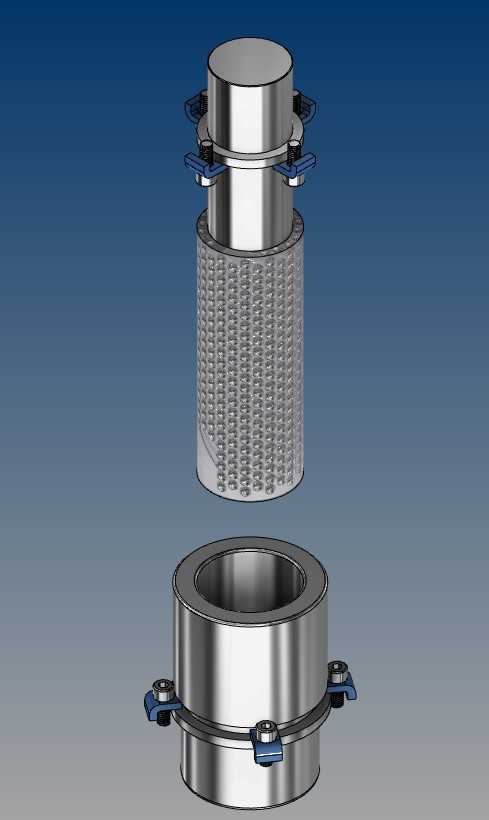

　　这套结构面向冲压模具、级进模和精密工装中的导向环节，核心是在立柱外侧布置密集滚珠，并通过保持套把滚珠约束在连续循环路径上。立柱装入上下模座后，滚珠衬套承担导柱与导套之间的滚动接触，使模具合模过程由滑动摩擦转为滚动摩擦，尤其适合高速冲裁、连续折弯、薄板成形以及对重复定位精度敏感的工位。现场使用时，导向部件通常成对或四组布置在模架四角，承受合模过程中的偏载、侧向力和反复启停冲击。滚珠沿衬套保持孔滚动，既能降低导柱表面拉伤风险，也能减少润滑膜被持续刮除的问题；在高速压力机行程频繁变化的情况下，滚动导向的启动阻力更小，模具闭合初期不易出现卡滞或爬行。建模时需要先明确立柱的有效导向长度、装入模座的固定段长度以及衬套在开模、

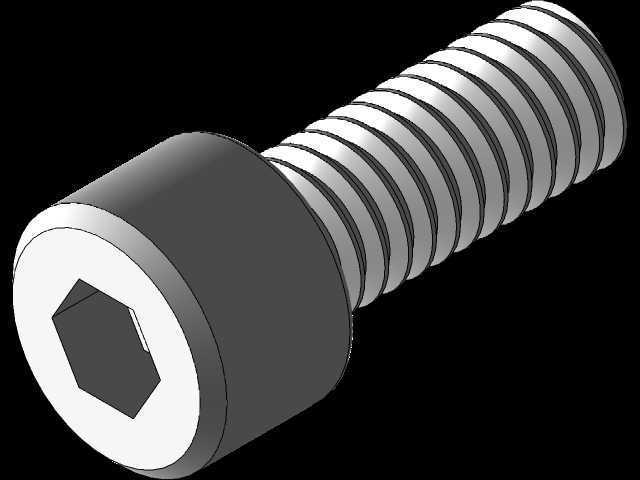

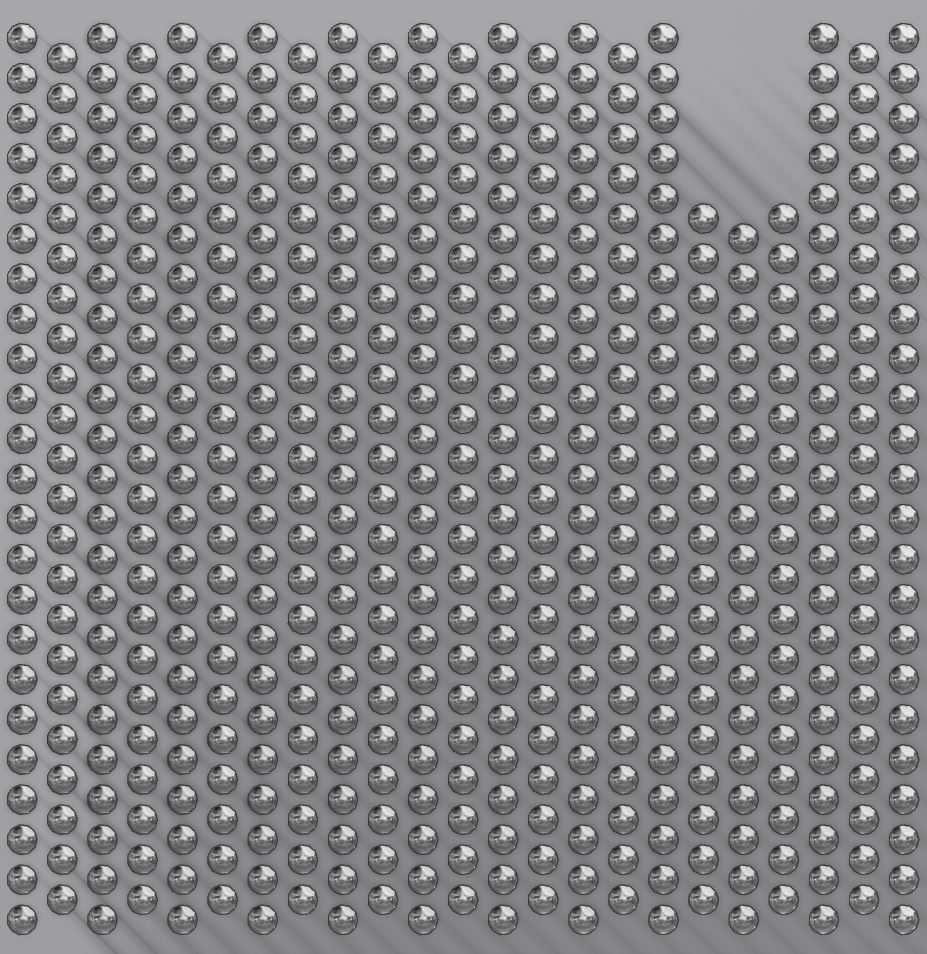

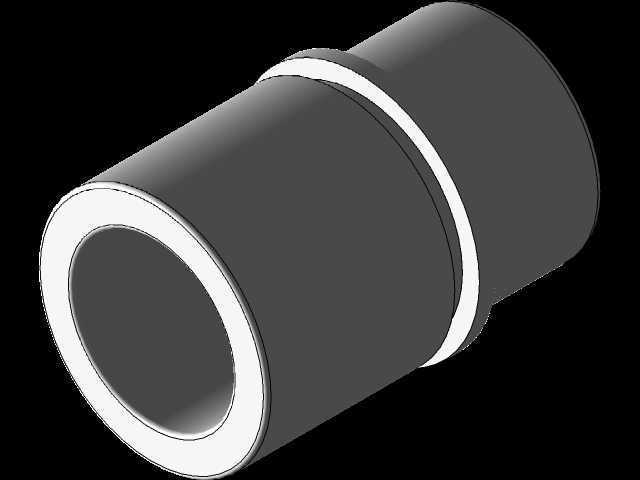

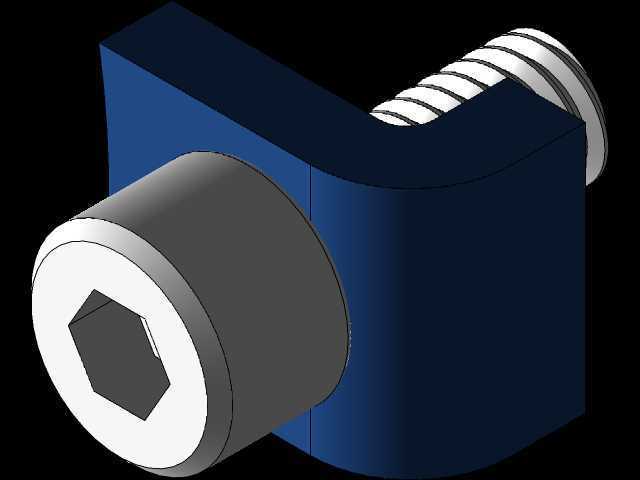

　　合模两个极限位置的包容范围。立柱端部一般设置导入倒角，衬套入口也要保留圆滑过渡，避免模具闭合时滚珠被尖锐边缘挤压。保持套上的滚珠孔按行列交错排布，孔位间距不能只按外观阵列处理，需要保证滚珠在圆周方向和轴向方向均有足够承载覆盖，防止局部滚珠受力集中。滚珠直径与立柱直径、衬套内径之间属于预压配合关系，设计中要控制径向间隙：间隙过大，导向刚度不足，冲切刃口容易错位；间隙过小，滚珠循环受阻，热膨胀后会出现发热和磨损。外形边界上，立柱总高需兼顾模具最大开启高度和闭合高度，固定端进入模座后要有可靠定位面，衬套外径则要匹配上模或下模安装孔。安装段可采用台阶、压板或紧固件限位，保证导向组件在振动环境中不发生轴向窜动。对于多工位级进模，

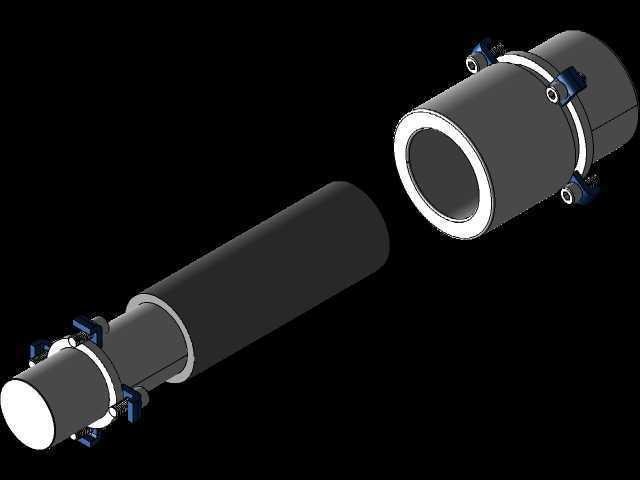

　　导柱布置还要避开送料通道、废料滑落区和顶出机构，立柱外露部分需考虑操作人员安全距离以及检修时的拆装空间。从结构功能看，滚珠衬套并不是简单套在圆柱上的标准件，它的保持架厚度、滚珠露出量、回流路径和端部密封都会影响寿命。滚珠露出过多会造成接触应力升高，露出过少则承载能力下降；保持架材料需兼顾耐磨和自润滑特性，孔口边缘应圆滑，避免滚珠在循环换向时被切削。立柱表面通常要求高硬度和低粗糙度，热处理后还要控制圆柱度与直线度，因为任何轴向波纹都会被高速滚动的滚珠反复放大，最终反映为制件毛刺不均或刃口异常磨损。在三维建模中，立柱、衬套、滚珠和保持孔应按装配关系分层建立，滚珠阵列需要与保持架开孔位置一致，并检查合模全程中滚珠是否始终与导柱、

　　导套有效接触。运动校核时不能只看静态装配，要模拟模架从开模到闭合的行程，确认衬套不会脱离导向区，端部挡圈或限位结构不会与模座发生干涉。若用于高速冲压，还应关注润滑脂留存空间和防尘结构，因为板料冲裁产生的细微金属粉一旦进入滚道，会在滚珠与立柱之间形成磨粒磨损。维护层面，这类导向立柱适合在模架预压状态下长期工作，装配时应保持各导柱平行度，避免单组衬套承受额外弯矩。试模阶段可通过合模阻力、衬套温升和制件边缘质量判断预压是否合适；若局部发热明显，往往不是滚珠数量不足，而是导柱平行度、安装孔同轴度或衬套预压量存在偏差。整体结构虽然外形规则，但它直接决定模具上下刃口的对中稳定性，是精密冲压装备中连接模座刚度、导向精度和生产节拍的关键部件。
